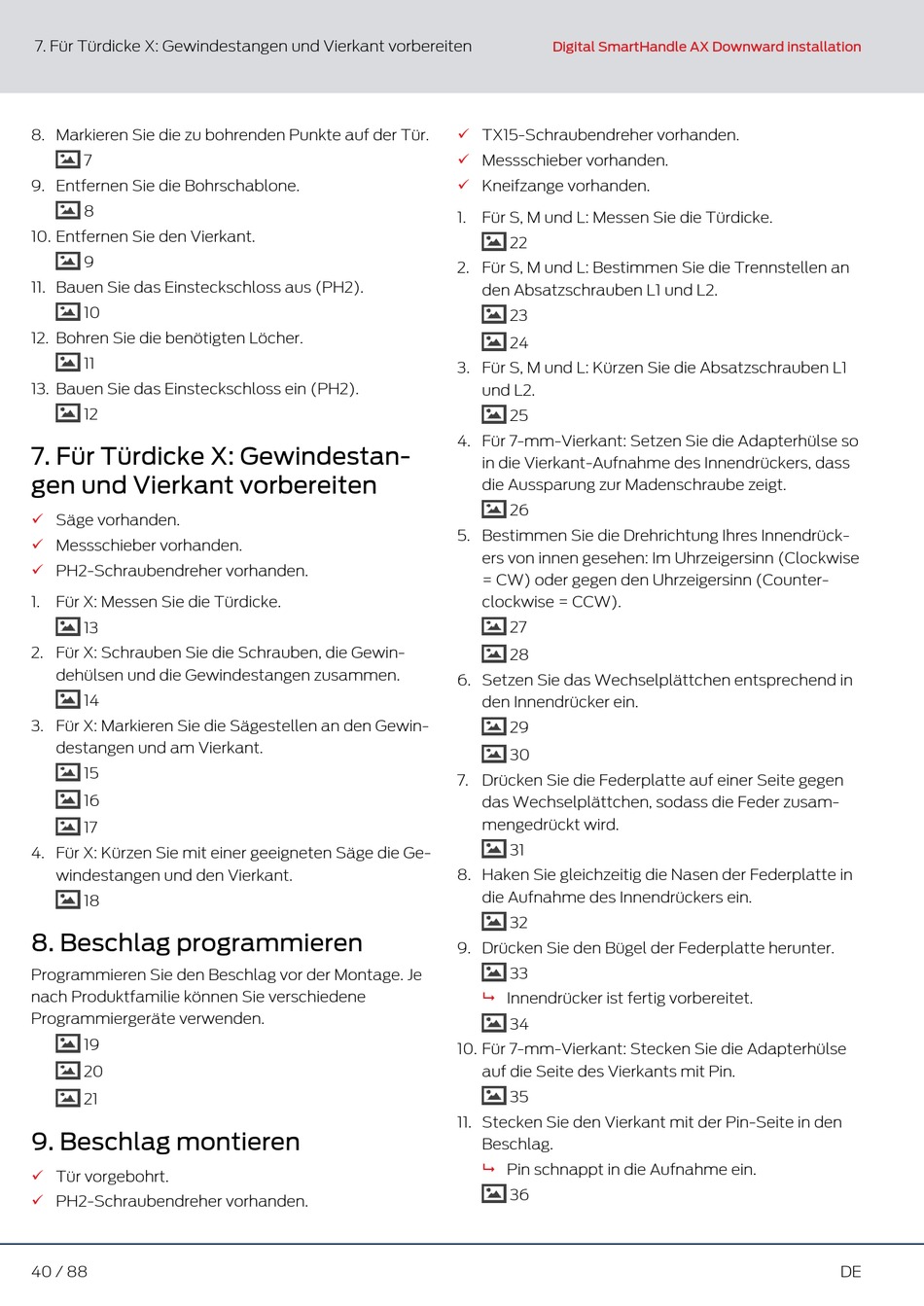

Simons Voss Technologies Digital SmartHandle AX Downward installation Kurzanleitung Seite 40

7. Für Türdicke X: Gewindestangen und Vierkant vorbereiten
8. Markieren Sie die zu bohrenden Punkte auf der Tür.
7
9. Entfernen Sie die Bohrschablone.
8
10. Entfernen Sie den Vierkant.
9
11. Bauen Sie das Einsteckschloss aus (PH2).
10
12. Bohren Sie die benötigten Löcher.
11
13. Bauen Sie das Einsteckschloss ein (PH2).
12
7. Für Türdicke X: Gewindestan-
gen und Vierkant vorbereiten
ü Säge vorhanden.
ü Messschieber vorhanden.
ü PH2-Schraubendreher vorhanden.
1. Für X: Messen Sie die Türdicke.
13
2. Für X: Schrauben Sie die Schrauben, die Gewin-
dehülsen und die Gewindestangen zusammen.
14
3. Für X: Markieren Sie die Sägestellen an den Gewin-
destangen und am Vierkant.
15
16
17
4. Für X: Kürzen Sie mit einer geeigneten Säge die Ge-
windestangen und den Vierkant.
18
8. Beschlag programmieren
Programmieren Sie den Beschlag vor der Montage. Je
nach Produktfamilie können Sie verschiedene
Programmiergeräte verwenden.
19
20
21
9. Beschlag montieren
ü Tür vorgebohrt.
ü PH2-Schraubendreher vorhanden.
40 / 88
Digital SmartHandle AX Downward installation
ü TX15-Schraubendreher vorhanden.
ü Messschieber vorhanden.
ü Kneifzange vorhanden.
1. Für S, M und L: Messen Sie die Türdicke.
22
2. Für S, M und L: Bestimmen Sie die Trennstellen an
den Absatzschrauben L1 und L2.
23
24
3. Für S, M und L: Kürzen Sie die Absatzschrauben L1
und L2.
25
4. Für 7-mm-Vierkant: Setzen Sie die Adapterhülse so
in die Vierkant-Aufnahme des Innendrückers, dass
die Aussparung zur Madenschraube zeigt.
26
5. Bestimmen Sie die Drehrichtung Ihres Innendrück-
ers von innen gesehen: Im Uhrzeigersinn (Clockwise
= CW) oder gegen den Uhrzeigersinn (Counter-
clockwise = CCW).
27
28
6. Setzen Sie das Wechselplättchen entsprechend in
den Innendrücker ein.
29
30
7. Drücken Sie die Federplatte auf einer Seite gegen
das Wechselplättchen, sodass die Feder zusam-
mengedrückt wird.
31
8. Haken Sie gleichzeitig die Nasen der Federplatte in
die Aufnahme des Innendrückers ein.
32
9. Drücken Sie den Bügel der Federplatte herunter.
33
9 Innendrücker ist fertig vorbereitet.
34
10. Für 7-mm-Vierkant: Stecken Sie die Adapterhülse
auf die Seite des Vierkants mit Pin.
35
11. Stecken Sie den Vierkant mit der Pin-Seite in den
Beschlag.
9 Pin schnappt in die Aufnahme ein.
36
DE
