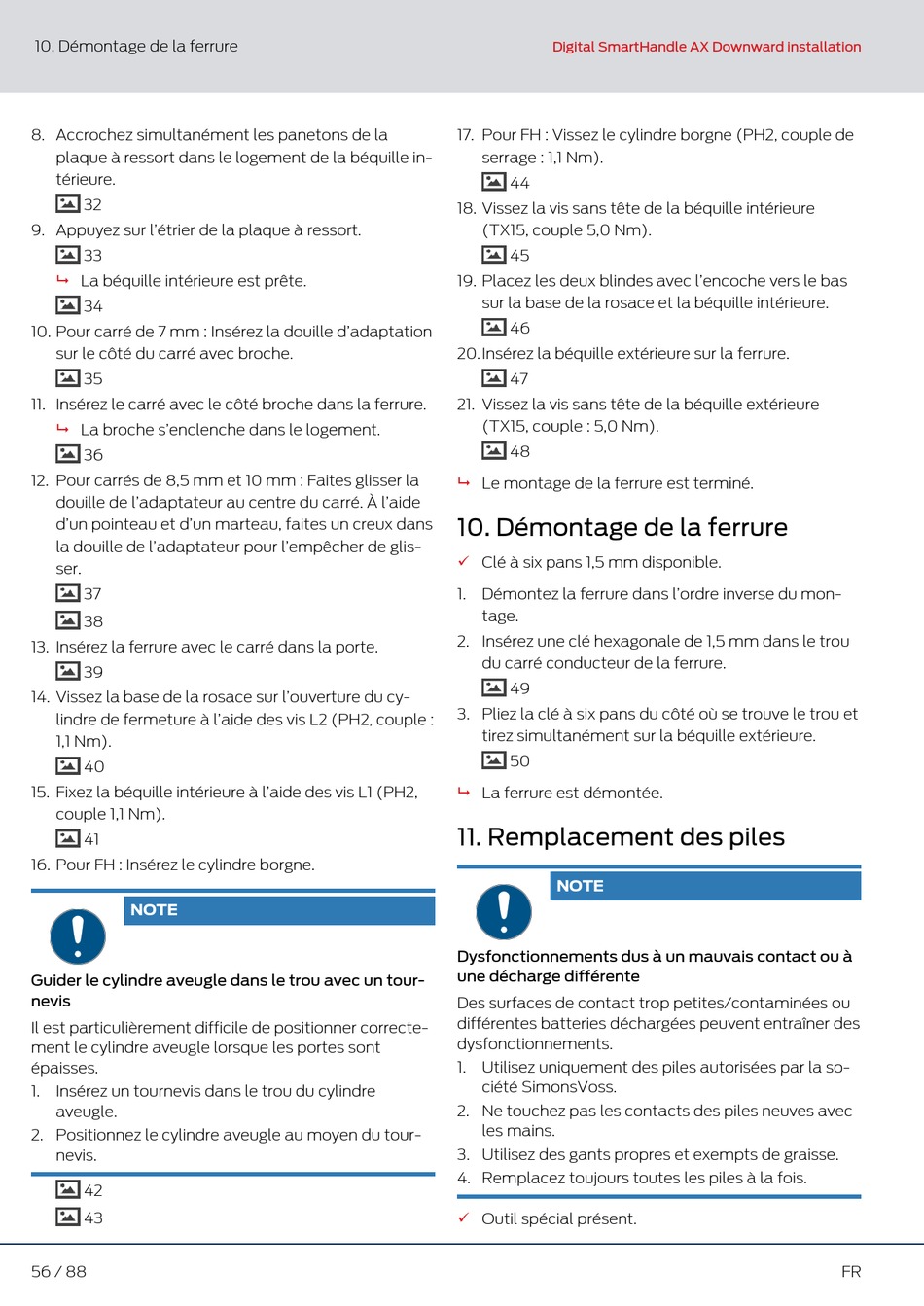

10. Démontage de la ferrure
8. Accrochez simultanément les panetons de la
plaque à ressort dans le logement de la béquille in-
térieure.
32
9. Appuyez sur l'étrier de la plaque à ressort.
33
9 La béquille intérieure est prête.
34
10. Pour carré de 7 mm : Insérez la douille d'adaptation
sur le côté du carré avec broche.
35
11. Insérez le carré avec le côté broche dans la ferrure.
9 La broche s'enclenche dans le logement.
36
12. Pour carrés de 8,5 mm et 10 mm : Faites glisser la
douille de l'adaptateur au centre du carré. À l'aide
d'un pointeau et d'un marteau, faites un creux dans
la douille de l'adaptateur pour l'empêcher de glis-
ser.
37
38
13. Insérez la ferrure avec le carré dans la porte.
39
14. Vissez la base de la rosace sur l'ouverture du cy-
lindre de fermeture à l'aide des vis L2 (PH2, couple :
1,1 Nm).
40
15. Fixez la béquille intérieure à l'aide des vis L1 (PH2,
couple 1,1 Nm).
41
16. Pour FH : Insérez le cylindre borgne.
NOTE
Guider le cylindre aveugle dans le trou avec un tour-
nevis
Il est particulièrement difficile de positionner correcte-
ment le cylindre aveugle lorsque les portes sont
épaisses.
1. Insérez un tournevis dans le trou du cylindre
aveugle.
2. Positionnez le cylindre aveugle au moyen du tour-
nevis.
42
43
56 / 88
Digital SmartHandle AX Downward installation
17. Pour FH : Vissez le cylindre borgne (PH2, couple de
serrage : 1,1 Nm).
44
18. Vissez la vis sans tête de la béquille intérieure
(TX15, couple 5,0 Nm).
45
19. Placez les deux blindes avec l'encoche vers le bas
sur la base de la rosace et la béquille intérieure.
46
20. Insérez la béquille extérieure sur la ferrure.
47
21. Vissez la vis sans tête de la béquille extérieure
(TX15, couple : 5,0 Nm).
48
9 Le montage de la ferrure est terminé.
10. Démontage de la ferrure
Clé à six pans 1,5 mm disponible.
ü
1. Démontez la ferrure dans l'ordre inverse du mon-
tage.
2. Insérez une clé hexagonale de 1,5 mm dans le trou
du carré conducteur de la ferrure.
49
3. Pliez la clé à six pans du côté où se trouve le trou et
tirez simultanément sur la béquille extérieure.
50
La ferrure est démontée.
9
11. Remplacement des piles
NOTE
Dysfonctionnements dus à un mauvais contact ou à
une décharge différente
Des surfaces de contact trop petites/contaminées ou
différentes batteries déchargées peuvent entraîner des
dysfonctionnements.
1. Utilisez uniquement des piles autorisées par la so-
ciété SimonsVoss.
2. Ne touchez pas les contacts des piles neuves avec
les mains.
3. Utilisez des gants propres et exempts de graisse.
4. Remplacez toujours toutes les piles à la fois.
ü Outil spécial présent.
