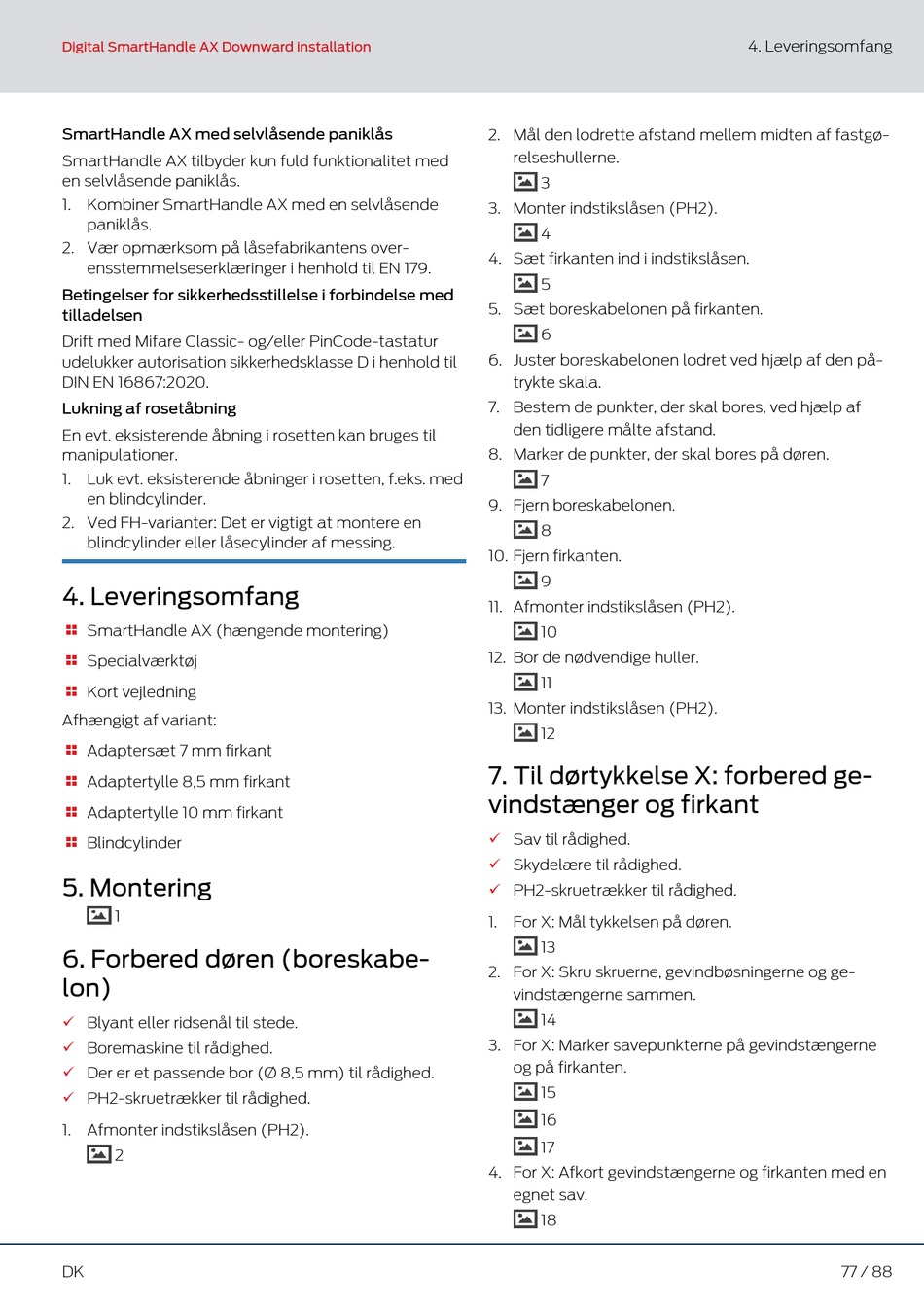

Digital SmartHandle AX Downward installation
SmartHandle AX med selvlåsende paniklås
SmartHandle AX tilbyder kun fuld funktionalitet med
en selvlåsende paniklås.
1. Kombiner SmartHandle AX med en selvlåsende
paniklås.
2. Vær opmærksom på låsefabrikantens over-
ensstemmelseserklæringer i henhold til EN 179.
Betingelser for sikkerhedsstillelse i forbindelse med
tilladelsen
Drift med Mifare Classic- og/eller PinCode-tastatur
udelukker autorisation sikkerhedsklasse D i henhold til
DIN EN 16867:2020.
Lukning af rosetåbning
En evt. eksisterende åbning i rosetten kan bruges til
manipulationer.
1. Luk evt. eksisterende åbninger i rosetten, f.eks. med
en blindcylinder.
2. Ved FH-varianter: Det er vigtigt at montere en
blindcylinder eller låsecylinder af messing.
4. Leveringsomfang
SmartHandle AX (hængende montering)

Specialværktøj

Kort vejledning

Afhængigt af variant:
Adaptersæt 7 mm firkant

Adaptertylle 8,5 mm firkant

Adaptertylle 10 mm firkant

Blindcylinder

5. Montering
1
6. Forbered døren (boreskabe-
lon)
ü Blyant eller ridsenål til stede.
ü Boremaskine til rådighed.
ü Der er et passende bor (Ø 8,5 mm) til rådighed.
ü PH2-skruetrækker til rådighed.
1. Afmonter indstikslåsen (PH2).
2
DK
2. Mål den lodrette afstand mellem midten af fastgø-
relseshullerne.
3
3. Monter indstikslåsen (PH2).
4
4. Sæt firkanten ind i indstikslåsen.
5
5. Sæt boreskabelonen på firkanten.
6
6. Juster boreskabelonen lodret ved hjælp af den på-
trykte skala.
7. Bestem de punkter, der skal bores, ved hjælp af
den tidligere målte afstand.
8. Marker de punkter, der skal bores på døren.
7
9. Fjern boreskabelonen.
8
10. Fjern firkanten.
9
11. Afmonter indstikslåsen (PH2).
10
12. Bor de nødvendige huller.
11
13. Monter indstikslåsen (PH2).
12
7. Til dørtykkelse X: forbered ge-
vindstænger og firkant
ü Sav til rådighed.
ü Skydelære til rådighed.
PH2-skruetrækker til rådighed.
ü
1. For X: Mål tykkelsen på døren.
13
2. For X: Skru skruerne, gevindbøsningerne og ge-
vindstængerne sammen.
14
3. For X: Marker savepunkterne på gevindstængerne
og på firkanten.
15
16
17
4. For X: Afkort gevindstængerne og firkanten med en
egnet sav.
18
4. Leveringsomfang
