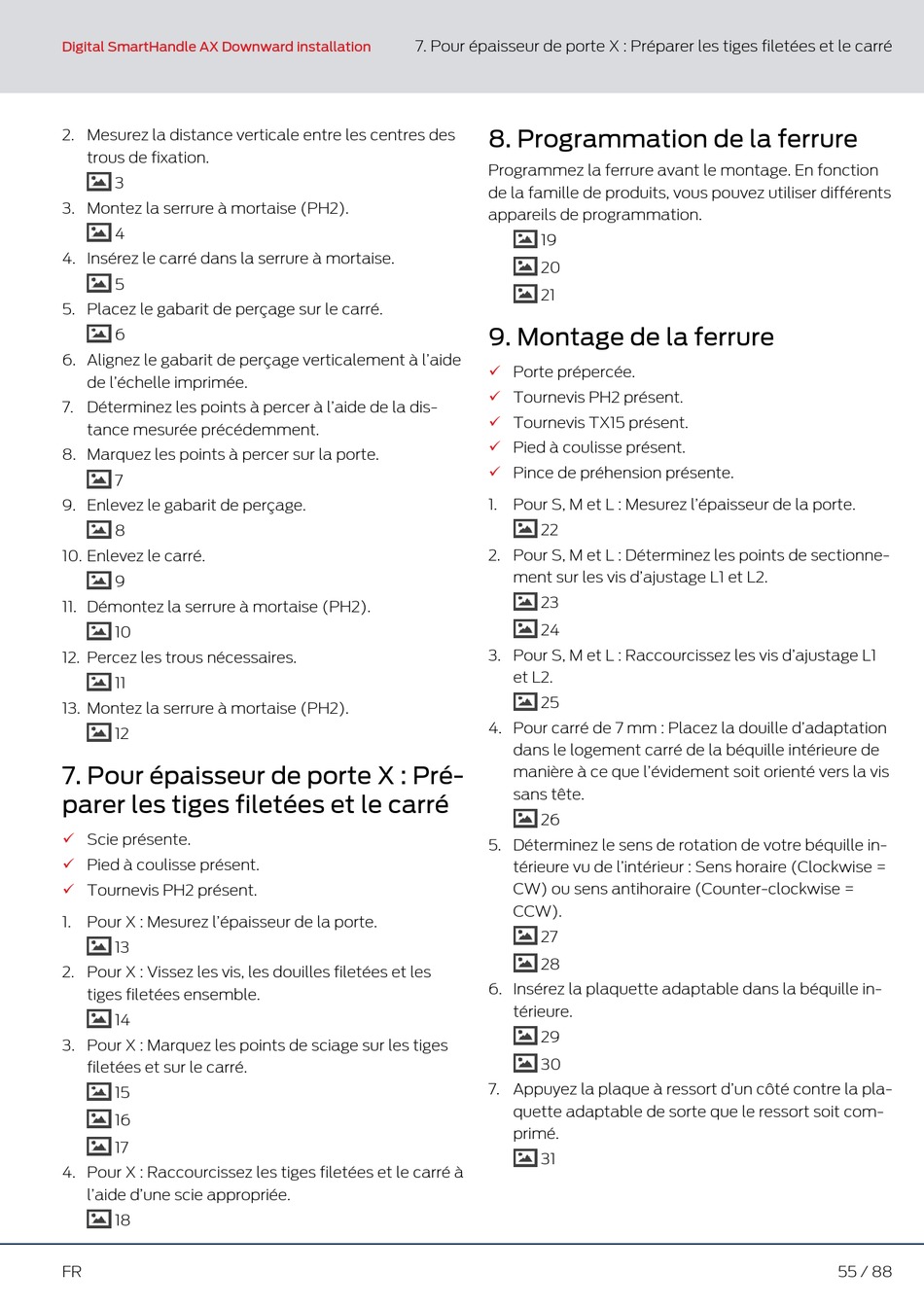

Digital SmartHandle AX Downward installation
2. Mesurez la distance verticale entre les centres des
trous de fixation.
3
3. Montez la serrure à mortaise (PH2).
4
4. Insérez le carré dans la serrure à mortaise.
5
5. Placez le gabarit de perçage sur le carré.
6
6. Alignez le gabarit de perçage verticalement à l'aide
de l'échelle imprimée.
7. Déterminez les points à percer à l'aide de la dis-
tance mesurée précédemment.
8. Marquez les points à percer sur la porte.
7
9. Enlevez le gabarit de perçage.
8
10. Enlevez le carré.
9
11. Démontez la serrure à mortaise (PH2).
10
12. Percez les trous nécessaires.
11
13. Montez la serrure à mortaise (PH2).
12
7. Pour épaisseur de porte X : Pré-
parer les tiges filetées et le carré
ü Scie présente.
ü Pied à coulisse présent.
Tournevis PH2 présent.
ü
1. Pour X : Mesurez l'épaisseur de la porte.
13
2. Pour X : Vissez les vis, les douilles filetées et les
tiges filetées ensemble.
14
3. Pour X : Marquez les points de sciage sur les tiges
filetées et sur le carré.
15
16
17
4. Pour X : Raccourcissez les tiges filetées et le carré à
l'aide d'une scie appropriée.
18
FR
7. Pour épaisseur de porte X : Préparer les tiges filetées et le carré
8. Programmation de la ferrure
Programmez la ferrure avant le montage. En fonction
de la famille de produits, vous pouvez utiliser différents
appareils de programmation.
19
20
21
9. Montage de la ferrure
Porte prépercée.
ü
Tournevis PH2 présent.
ü
Tournevis TX15 présent.
ü
Pied à coulisse présent.
ü
Pince de préhension présente.
ü
1. Pour S, M et L : Mesurez l'épaisseur de la porte.
22
2. Pour S, M et L : Déterminez les points de sectionne-
ment sur les vis d'ajustage L1 et L2.
23
24
3. Pour S, M et L : Raccourcissez les vis d'ajustage L1
et L2.
25
4. Pour carré de 7 mm : Placez la douille d'adaptation
dans le logement carré de la béquille intérieure de
manière à ce que l'évidement soit orienté vers la vis
sans tête.
26
5. Déterminez le sens de rotation de votre béquille in-
térieure vu de l'intérieur : Sens horaire (Clockwise =
CW) ou sens antihoraire (Counter-clockwise =
CCW).
27
28
6. Insérez la plaquette adaptable dans la béquille in-
térieure.
29
30
7. Appuyez la plaque à ressort d'un côté contre la pla-
quette adaptable de sorte que le ressort soit com-
primé.
31
