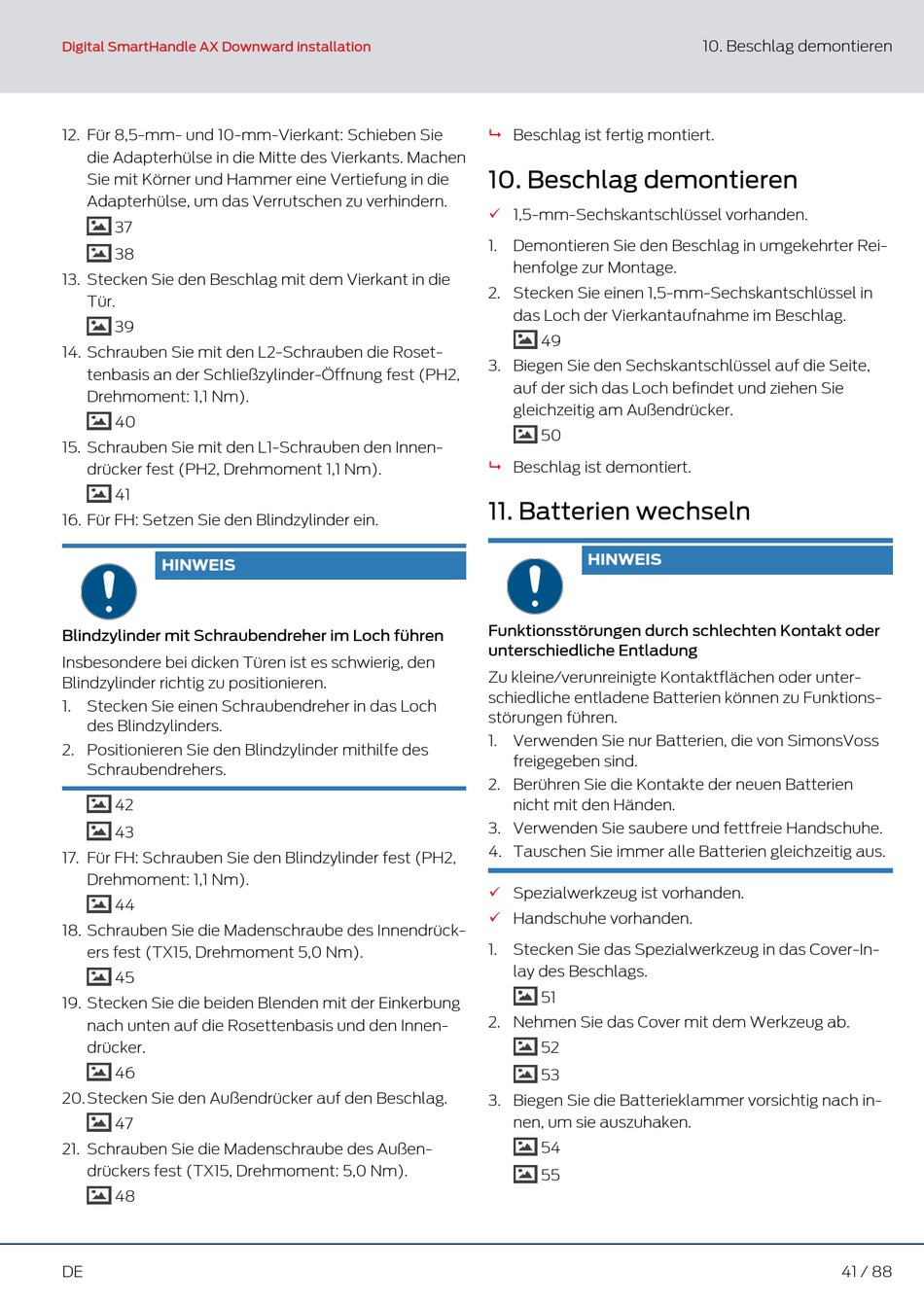

12. Für 8,5-mm- und 10-mm-Vierkant: Schieben Sie
die Adapterhülse in die Mitte des Vierkants. Machen
Sie mit Körner und Hammer eine Vertiefung in die
Adapterhülse, um das Verrutschen zu verhindern.
37
38
13. Stecken Sie den Beschlag mit dem Vierkant in die
Tür.
39
14. Schrauben Sie mit den L2-Schrauben die Roset-
tenbasis an der Schließzylinder-Öffnung fest (PH2,
Drehmoment: 1,1 Nm).
40
15. Schrauben Sie mit den L1-Schrauben den Innen-
drücker fest (PH2, Drehmoment 1,1 Nm).
41
16. Für FH: Setzen Sie den Blindzylinder ein.
HINWEIS
Blindzylinder mit Schraubendreher im Loch führen
Insbesondere bei dicken Türen ist es schwierig, den
Blindzylinder richtig zu positionieren.
1. Stecken Sie einen Schraubendreher in das Loch
des Blindzylinders.
2. Positionieren Sie den Blindzylinder mithilfe des
Schraubendrehers.
42
43
17. Für FH: Schrauben Sie den Blindzylinder fest (PH2,
Drehmoment: 1,1 Nm).
44
18. Schrauben Sie die Madenschraube des Innendrück-
ers fest (TX15, Drehmoment 5,0 Nm).
45
19. Stecken Sie die beiden Blenden mit der Einkerbung
nach unten auf die Rosettenbasis und den Innen-
drücker.
46
20. Stecken Sie den Außendrücker auf den Beschlag.
47
21. Schrauben Sie die Madenschraube des Außen-
drückers fest (TX15, Drehmoment: 5,0 Nm).
48
DE
9 Beschlag ist fertig montiert.
10. Beschlag demontieren
1,5-mm-Sechskantschlüssel vorhanden.
ü
1. Demontieren Sie den Beschlag in umgekehrter Rei-
henfolge zur Montage.
2. Stecken Sie einen 1,5-mm-Sechskantschlüssel in
das Loch der Vierkantaufnahme im Beschlag.
49
3. Biegen Sie den Sechskantschlüssel auf die Seite,
auf der sich das Loch befindet und ziehen Sie
gleichzeitig am Außendrücker.
50
Beschlag ist demontiert.
9
11. Batterien wechseln
HINWEIS
Funktionsstörungen durch schlechten Kontakt oder
unterschiedliche Entladung
Zu kleine/verunreinigte Kontaktflächen oder unter-
schiedliche entladene Batterien können zu Funktions-
störungen führen.
1. Verwenden Sie nur Batterien, die von SimonsVoss
freigegeben sind.
2. Berühren Sie die Kontakte der neuen Batterien
nicht mit den Händen.
3. Verwenden Sie saubere und fettfreie Handschuhe.
4. Tauschen Sie immer alle Batterien gleichzeitig aus.
Spezialwerkzeug ist vorhanden.
ü
Handschuhe vorhanden.
ü
1. Stecken Sie das Spezialwerkzeug in das Cover-In-
lay des Beschlags.
51
2. Nehmen Sie das Cover mit dem Werkzeug ab.
52
53
3. Biegen Sie die Batterieklammer vorsichtig nach in-
nen, um sie auszuhaken.
54
55
