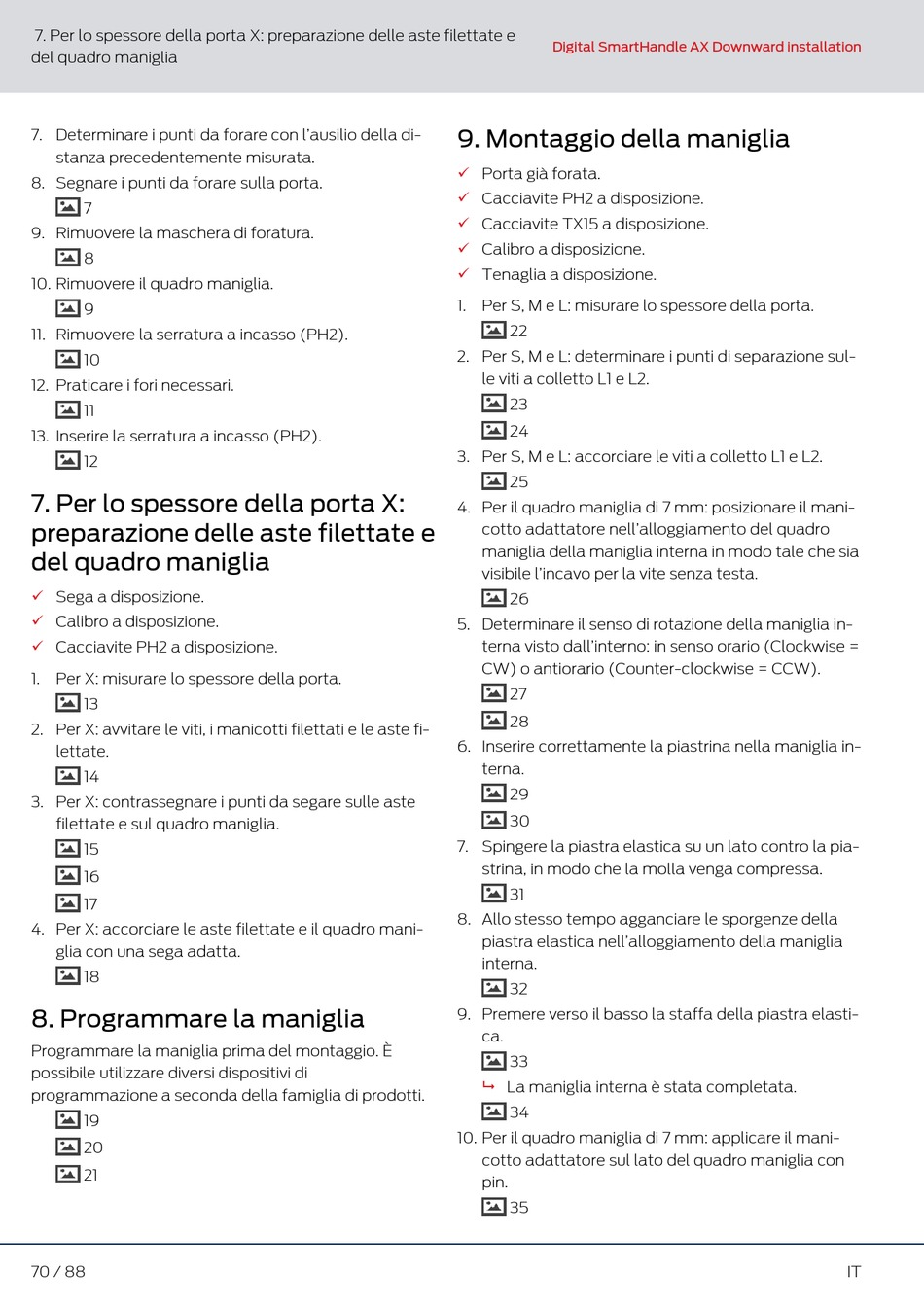

7. Per lo spessore della porta X: preparazione delle aste filettate e
del quadro maniglia
7. Determinare i punti da forare con l'ausilio della di-
stanza precedentemente misurata.
8. Segnare i punti da forare sulla porta.
7
9. Rimuovere la maschera di foratura.
8
10. Rimuovere il quadro maniglia.
9
11. Rimuovere la serratura a incasso (PH2).
10
12. Praticare i fori necessari.
11
13. Inserire la serratura a incasso (PH2).
12
7. Per lo spessore della porta X:
preparazione delle aste filettate e
del quadro maniglia
Sega a disposizione.
ü
Calibro a disposizione.
ü
Cacciavite PH2 a disposizione.
ü
1. Per X: misurare lo spessore della porta.
13
2. Per X: avvitare le viti, i manicotti filettati e le aste fi-
lettate.
14
3. Per X: contrassegnare i punti da segare sulle aste
filettate e sul quadro maniglia.
15
16
17
4. Per X: accorciare le aste filettate e il quadro mani-
glia con una sega adatta.
18

8. Programmare la maniglia

Programmare la maniglia prima del montaggio. È
possibile utilizzare diversi dispositivi di
programmazione a seconda della famiglia di prodotti.
19
20
21
70 / 88
Digital SmartHandle AX Downward installation

9. Montaggio della maniglia

Porta già forata.
ü
Cacciavite PH2 a disposizione.
ü
Cacciavite TX15 a disposizione.
ü
Calibro a disposizione.
ü
Tenaglia a disposizione.
ü
1. Per S, M e L: misurare lo spessore della porta.
22
2. Per S, M e L: determinare i punti di separazione sul-
le viti a colletto L1 e L2.
23
24
3. Per S, M e L: accorciare le viti a colletto L1 e L2.
25
4. Per il quadro maniglia di 7 mm: posizionare il mani-
cotto adattatore nell'alloggiamento del quadro
maniglia della maniglia interna in modo tale che sia
visibile l'incavo per la vite senza testa.
26
5. Determinare il senso di rotazione della maniglia in-
terna visto dall'interno: in senso orario (Clockwise =
CW) o antiorario (Counter-clockwise = CCW).
27
28
6. Inserire correttamente la piastrina nella maniglia in-
terna.
29
30
7. Spingere la piastra elastica su un lato contro la pia-
strina, in modo che la molla venga compressa.
31
8. Allo stesso tempo agganciare le sporgenze della
piastra elastica nell'alloggiamento della maniglia
interna.
32
9. Premere verso il basso la staffa della piastra elasti-
ca.
33
La maniglia interna è stata completata.
9
34
10. Per il quadro maniglia di 7 mm: applicare il mani-
cotto adattatore sul lato del quadro maniglia con
pin.
35
