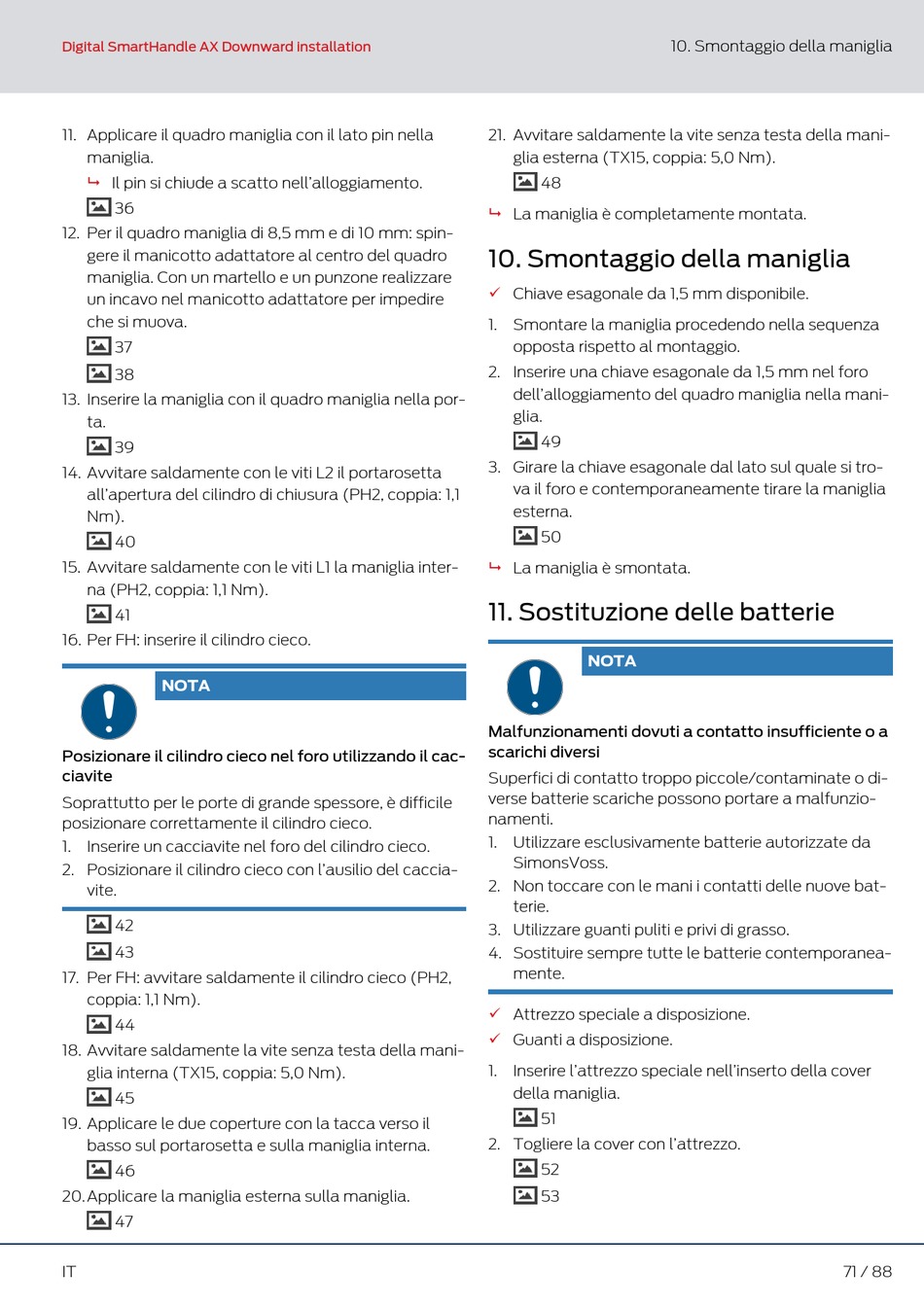

Digital SmartHandle AX Downward installation
11. Applicare il quadro maniglia con il lato pin nella
maniglia.
9 Il pin si chiude a scatto nell'alloggiamento.
36
12. Per il quadro maniglia di 8,5 mm e di 10 mm: spin-
gere il manicotto adattatore al centro del quadro
maniglia. Con un martello e un punzone realizzare
un incavo nel manicotto adattatore per impedire
che si muova.
37
38
13. Inserire la maniglia con il quadro maniglia nella por-
ta.
39
14. Avvitare saldamente con le viti L2 il portarosetta
all'apertura del cilindro di chiusura (PH2, coppia: 1,1
Nm).
40
15. Avvitare saldamente con le viti L1 la maniglia inter-
na (PH2, coppia: 1,1 Nm).
41
16. Per FH: inserire il cilindro cieco.
NOTA
Posizionare il cilindro cieco nel foro utilizzando il cac-
ciavite
Soprattutto per le porte di grande spessore, è difficile
posizionare correttamente il cilindro cieco.
1. Inserire un cacciavite nel foro del cilindro cieco.
2. Posizionare il cilindro cieco con l'ausilio del caccia-
vite.
42
43
17. Per FH: avvitare saldamente il cilindro cieco (PH2,
coppia: 1,1 Nm).
44
18. Avvitare saldamente la vite senza testa della mani-
glia interna (TX15, coppia: 5,0 Nm).
45
19. Applicare le due coperture con la tacca verso il
basso sul portarosetta e sulla maniglia interna.
46
20. Applicare la maniglia esterna sulla maniglia.
47
IT
21. Avvitare saldamente la vite senza testa della mani-
glia esterna (TX15, coppia: 5,0 Nm).
48
La maniglia è completamente montata.
9
10. Smontaggio della maniglia
Chiave esagonale da 1,5 mm disponibile.
ü
1. Smontare la maniglia procedendo nella sequenza
opposta rispetto al montaggio.
2. Inserire una chiave esagonale da 1,5 mm nel foro
dell'alloggiamento del quadro maniglia nella mani-
glia.
49
3. Girare la chiave esagonale dal lato sul quale si tro-
va il foro e contemporaneamente tirare la maniglia
esterna.
50
La maniglia è smontata.
9
11. Sostituzione delle batterie
NOTA
Malfunzionamenti dovuti a contatto insufficiente o a
scarichi diversi
Superfici di contatto troppo piccole/contaminate o di-
verse batterie scariche possono portare a malfunzio-
namenti.
1. Utilizzare esclusivamente batterie autorizzate da
SimonsVoss.
2. Non toccare con le mani i contatti delle nuove bat-
terie.
3. Utilizzare guanti puliti e privi di grasso.
4. Sostituire sempre tutte le batterie contemporanea-
mente.
Attrezzo speciale a disposizione.
ü
Guanti a disposizione.
ü
1. Inserire l'attrezzo speciale nell'inserto della cover
della maniglia.
51
2. Togliere la cover con l'attrezzo.
52
53
10. Smontaggio della maniglia
71 / 88
