8 • Anschlussdiagrammme
D.
Anschlussdiagrammme
D.1

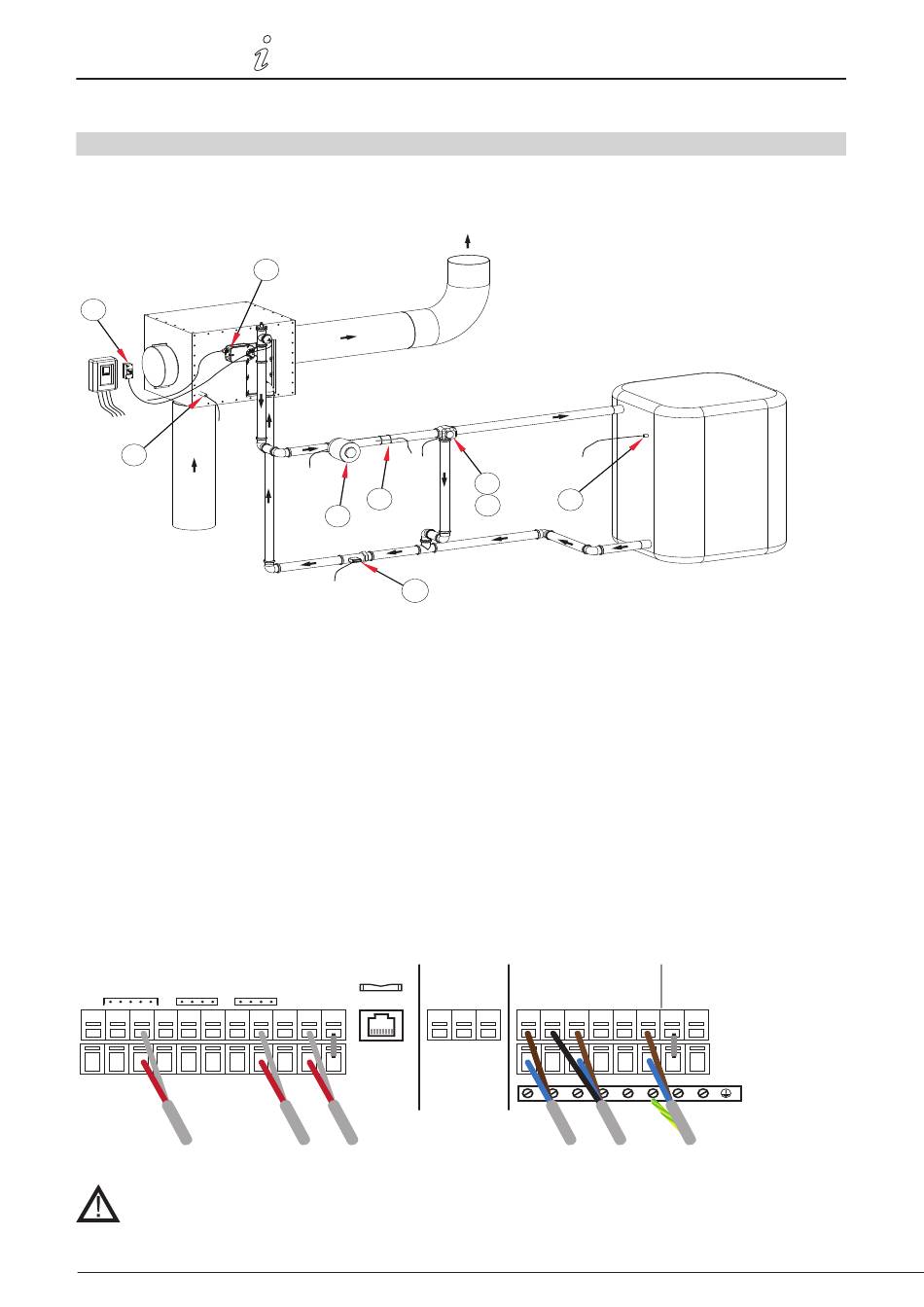

Programm 6.1.7. Wärmetauscher mit Bypassklappe, 1 Pufferspeicher und Mischer.
Dieses Diagramm zeigt folgendes System:
Wärmetauscher mit Bypassklappe. Ein Pufferspeicher, ein Mischer und eine Umwälzpumpe.
A1
S8
Der Temperaturfühler S8 im Eingang des Wärmetauschers platzieren.
Der Temperaturfühler S3 am Vorlaufrohr unmittelbar nach der Umwälzpumpe montieren.
Der Temperaturfühler S1 wird im unterem Teil des Pufferspeichers montiert.
VFS ist der Sensor für die Wärmemengenzählung - optional erhältlich.
A1 ist der Sicherheitstemperaturbegrenzer STB. Achtung - Nur mit externen Fühler verwenden!
A2 Durchflussmengen-Abgleichventil (bauseitig).
Der Mischer auf R4 (braun/schwarz) und R5 (schwarz/braun) montieren. Siehe Installationshinweis SM230 mit
MV20/25/32 auf Seite 9.
Die Umwälzpumpe auf die Klemme R1 montieren.
Der Bypassmotor auf die Klemme R6 montieren.
Die untere Klemmleiste ist der Minuspol bzw. der Nullleiter.
Svagtstrøm
RC
VFS2
VFS1
V2
V1
S8
S7
S6
S5
S4
S8
Ein Sicherheitstemperaturbegrenzer STB muss im Vorlauf montiert werden und bei einer
Temperatur von 100°C die Bypassklappe schließen!
R6
S3
R1
VFS
SD Card
S3
S2
S1
GND
Ethernet
S3
S1
R4
S1
R5
PR-0012
Project:
Title:
Installation
CHR-P
Material:
Date:
15-01-2014
Rev.:
Unless otherwise specified tolerances are after
PF-Rele
Rele
NC
C
NO
R6
R5
R4
R3
R6
3110085 EHC20 DE
Format: A3
Rev. No.:
Ref.:
Weight:
0,000 kg
pmn
Approved:
DS/EN 22768 m
Forsyning
R2
R1
N
L
R4/R5
R1
Draw. No.:
6.1.9
Sheet:
1 of 2
