3110085 EHC20 DE
N.

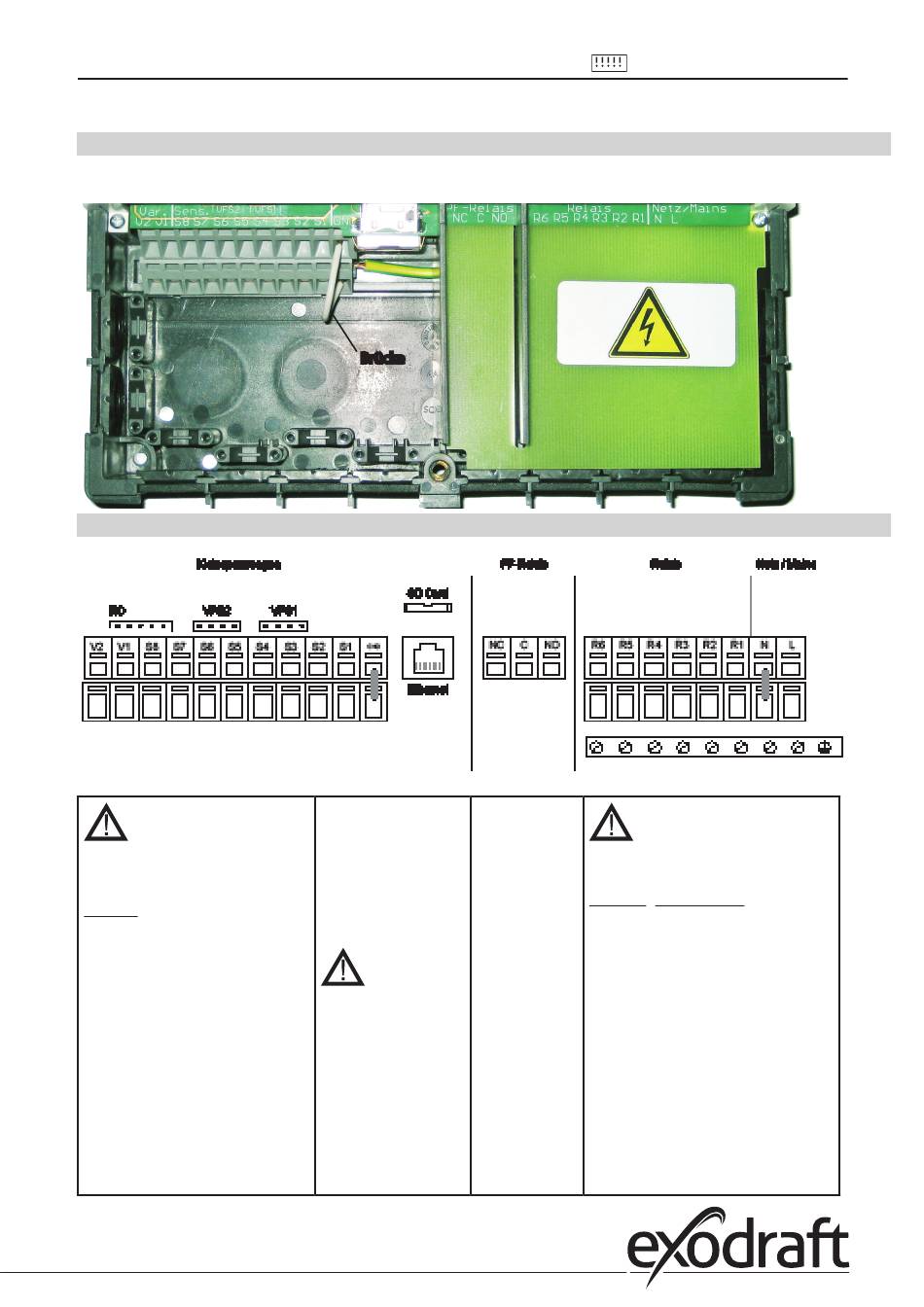

Klemmplan und Anschlüsse
N.1
Klemmraum
Die Netzseite des Klemmraumes auf der rechten Seite ist durch eine zusätzliche Kunststoffplatte geschützt.
Bevor Sie diese abnehmen, stellen Sie sicher, dass der Regler stromlos ist.
N.2
Klemmplan für elektrischen Anschluss
max. 12 V
Kleinpannungen
max. 12 VAC/DC
Klemme: Anschluss für:
S1
Fühler 1
S2
Fühler 2
S3
Fühler 3
S4
Fühler 4
S5
Fühler 5
S6
Fühler 6
S7
Fühler 7
S8
Fühler 8
V1
0-10 V / PWM
V2
0-10 V / PWM
VFS1
Grundfos Direkt Sensor
VFS2
Grundfos Direkt Sensor
RC
Raum Controller
Brücke
Potential freies
SD Card Slot
Relais
für Datenspeicherung
NO
und Updates
Normally open
(Schließer)
C
Auf korrekte
Common
Orientierung der
(Spannung)
Karte achten!
Karte muss ohne
NC
Widerstand einrasten,
Normally closed
keinen übermäßigen
(Öffner)
Druck ausüben!
Ethernet (optional)
zur Einbindung in ein
LAN
Klemmplan und Anschlüsse • 23
Netzseite
230 VAC
Netzspannungen 230 VAC 50-60 Hz
Klemme: Anschluss für:
R1
Schaltausgang 1 (drehz.)
R2
Schaltausgang 2 (drehz.)
R3
Schaltausgang 3
R4
Schaltausgang 4
R5
Schaltausgang 5
R6
Schaltausgang 6
N
Netz Neutralleiter N
L
Netz Außenleiter L
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
