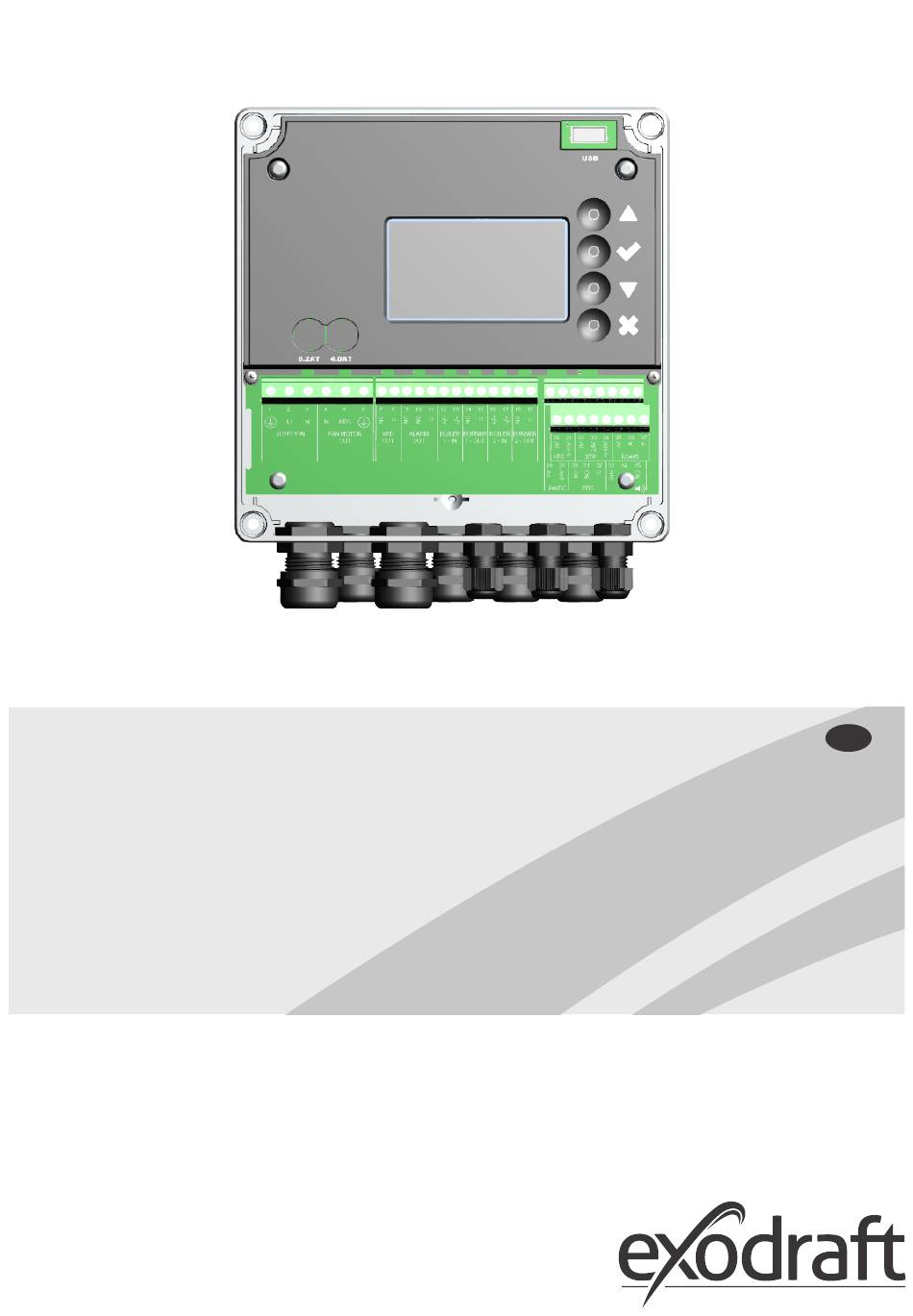

- Seite 1 EBC10v2 EBC10v2 Einbau, Montage und Bedi- enungsanleitung Lesen Sie diese Anleitung und bewahren sie sie auf!
- Seite 2 Druckregelung von exodraft Schornsteinventilatoren ........
- Seite 3 3120075 20170830 DE EBC10v2 Symbole: Die folgenden Symbole werden in diesem Handbuch verwendet, um Aufmerksamkeit auf potentielle Gefahren oder auf wichtige Informationen des Produkts zu haben. Verbotszeichen: Bei Nichtbeachtung der mit einem Verbotszeichen gekennzeichneten Anweisung, ist mit schweren Verletzungen oder dem Tod zu rechnen.
- Seite 4 3120075 20170830 DE EBC10v2 • Teknische Daten 1 Spezifikation Abmessungen und Kapazität exodraft EBC10v2 Steuerung Energieversorgung 1x 230 V / 50 Hz Max. Motorbelastung kW/Ps 0.35/0.5 Betriebstemperatur °C -20 bis 50 Auswahl der Opera- 0-150 tionen Toleranz +/-5% +24V Versorgung 100 max.
- Seite 5 EBC10v2 kann durch das Ändern des Setups auch: • Regulieren der Frischluftzufuhr zum Kesselraum (siehe Abschnitt 4). Handbuchstruktur: EBC10v2 kann entweder zur Steuerung von Schornsteinventilatoren oder zur Steuerung von Zuluftventilatoren eingesetzt werden. Der Leitfaden ist in sechs Abschnitte unterteilt: •...
- Seite 6 Trennschalter für Wartungsarbeiten Messsonde 90° 3200814 Misst den Druck im Schornstein (Pos. C) Einbau Kabellänge Max. Kabellänge zwischen EBC10v2 und XTP: 100 m. Max. Kabellänge zwischen EBC10v2 und Schornsteinventilator / Ventilator: 100 m. Max. Kabellänge zwischen XTP und Messsonde 2m.
- Seite 7 • Wenn die Messsonde nach außen platziert wird, muss sie in eine • Weise installiert werden, die die Bildung von Kondenswasser oder • Eis verhindert. EBC10v2EU01 kommt mit einer geraden Messsonde. • EBC10v2 muss immer dort installiert werden, wo es vor Wind und Wetter geschützt ist (Regen, Schnee usw.) Zuluftventilator •...
- Seite 8 3120075 20170830 DE EBC10v2 8 • Produktinformation Achten Sie darauf, den Druckumformer (XTP) korrekt zu positionieren. Hinweis Blasen Sie nicht in die Anschlüsse des XTP !! Bei Außeninstallation ist der Drucktransmitter so anzubringen, dass er nicht dem Wetter ausgesetzt ist.
- Seite 9 3120075 20170830 DE EBC10v2 Produktinformation • 9 2.3.2 Klemmenbrett Im Folgenden werden die Anschlussmöglichkeiten für das Klemmenbrett erläutert Bezeichnung Verwendung Versorgung - PE Inaktiv Versorgung - L1 Inaktiv Inaktiv Versorgung – N Schornsteinventilator – N Inaktiv Schornsteinventilator - L1 (Reg-...
- Seite 10 3120075 20170830 DE EBC10v2 10 • Produktinformation Mekanisk installation Die Steuerung und der Druckaufnehmer müssen innen installiert werden, vorzugsweise im Kesselraum. Die Steuerung muss nicht in einem Schrank installiert werden. EBC10v2 Control EBC10v2 100 m Installieren Sie den Druckaufnehmer nicht in einem luftdichten Gehäuse. Es nutzt den Kesselraumdruck / atmosphärischen Druck als Referenzdruck.
- Seite 11 3120075 20170830 DE EBC10v2 Produktinformation • 11 Display Das folgende Diagramm zeigt das Layout der Anzeige auf dem EBC10v2. Alle möglichen Anzeigewerte sind angegeben: Der Zweck der Anzeige ist anzugeben • Betriebsinformationen (Druck, etc.) • Alarm • Parameter • Sollwert •...
- Seite 12 3120075 20170830 DE EBC10v2 12 • Produktinformation Einführung in die Benutzeroberfläche Menüstruktur Das Servicemenü darf nur von qualifiziertem Personal benutzt werden. Das Servicemenü besteht aus vier Hauptmenüs, die jeweils in Untermenüs unterteilt sind. • 1. Regulation • 2. Alarmer •...
- Seite 13 Folgen Sie bitte dem unten beschriebenen Verfahren, um den Druck im Schornstein einzustellen, : Trin Handling Display viser • Starten Sie das System • EBC10v2 zeigt den tatsächlichen Unterdruck an (in diesem Beispiel 55 Pa) • Halten Sie „Pfeil nach oben-Taste“ 5 Sekunden lang gedrückt, um in das Servicemenü zu gelangen •...
- Seite 14 Trin Handling Display viser • Starten Sie das System • EBC10v2 zeigt den tatsächlichen Unterdruck an (in diesem Beispiel 55 Pa) • Halten Sie „Pfeil nach oben-Taste“ 5 Sekunden lang gedrückt, um in das Servicemenü zu gelangen. • Code eingeben: 3142 •...
- Seite 15 Zeigt an, dass der Alarm nicht beachtet wurde A6 Draft Input Fehlendes Signal von PDS-Funktion. Zeigt eine fehlerhafte Funktion an. A7 RS485 error Keine Kommunikation zwischen EBC10v2 und Modus Netzwerk Überblick über das Service-Menü Das Service-Menü ist in 4 Stufen mit zugehörigen Menüs strukturiert. Menü Untermenü...
- Seite 16 3120075 20170830 DE EBC10v2 16 • Produktinformation Menü Untermenü Funktion Display Beschreibung Klassifizierung Standard Pressure type PRESSURE MODE Legt fest, ob die Steuerung für Auslass oder Positive or Negative Negative Einlass arbeiten soll Application APPLICATION Sets if the control has to work as Exhaust...
- Seite 17 3120075 20170830 DE EBC10v2 Produktinformation • 17 3.2.1 Leuchtdioden und Klemmenbrett In der folgenden Tabelle sind die Klemmenreihen und die Leuchtdiodenanzeigen aufgelistet. Bezeichnung Max. Belastung Bedeutung, wenn die Diode geschalten ist: 1, 2 und 3 EINGANGSVERSORGUNG 230-240 V AC +/- 10 % grün: EBC20 ist an die Stromversorgung...
- Seite 18 18 • Produktinformation 3.2.2 Umschalten zwischen den Grundfunktionen der Druckregelung und der Zuluft Standardeinstellungen EBC10v2 setzt auf eine ständige Druckregelung von Schornsteinventilatoren (Grundfunktion 1 Auslass / Einlass) Änderung der Grundfunktion Schritt Aktion Display zeigt. • Pfeil-nach-oben-Taste“ Drücken und halten für 5 Sekun- •...
- Seite 19 • Wenn der EBC10v2 einen ausreichenden Schornsteinzug registriert, wird der Brenner freigegeben. • Der EBC10v2 hält den eingestellten Druck durch Regelung der Spannung. Der Druck wird im Display angezeigt. • Bei unzureichender Entlüftung wird der Brenner nach 15 Sekunden abgeschaltet. Eine unzureichende Entlüftung beträgt weniger als 64% des eingestellten Wertes, was weniger als 80% des Durchflusses...
- Seite 20 1 - OUT 2 - IN 2 - OUT RS485 Dieses Beispiel zeigt, wie ein Spannungssignal (18-230 V AC / DC) an EBC10v2 angeschlossen wird, um den Rauchsauger zu starten / zu stoppen. • Verbinden Sie die Versorgung mit den Klemmen 1-3.
- Seite 21 1 - OUT 2 - IN 2 - OUT RS485 Dieses Beispiel zeigt, wie man einen potentialfreien Kontakt mit dem EBC10v2 verbindet, um den Lüfter zu starten / zu stoppen: • Verbinden Sie die Versorgungsspannung mit den Klemmen 1-3. •...
- Seite 22 1 - OUT 2 - IN 2 - OUT RS485 Dieses Beispiel zeigt, wie man eine PDS mit EBC10v2 verbindet. Die PDS liefert zusätzliche Überwachung. • PDS anschließen: • Entfernen Sie die werkseitig installierte Verdrahtung zwischen den Klemmen 30 und 32.
- Seite 23 Die EBC10v2 überwacht den Druck im Kesselraum und trennt den Brenner im Fehlerfall (die Alarmdiode am EBC10v2 wird eingeschaltet). • Wenn sich der Druck im Kesselraum ändert, ändert die EBC10v2 die Lüfterdrehzahl, um den Sollwert für den Kesselraum zu erfüllen. •...
- Seite 24 3120075 20170830 DE EBC10v2 24 • Druckgesteuerte Regelung EU-Konformitätserklärung Declaration of Conformity DK: EU-Overensstemmelseserklæring NL: EU-Conformiteits verklaring GB: Declaration of Conformity SE: EU-Överensstämmelsedeklaration DE: EU-Konformitätserklärung EU-Vaatimustenmukaisuusvakuutus FR: Déclaration de conformité de l’Union Européenne ESS-Samræmisstaðfesting NO: EU-Samsvarserklæring Dichiarazione di Conformità Unione Europea exodraft a/s C.F.
- Seite 25 3120075 20170830 DE EBC10v2 Druckgesteuerte Regelung • 25...
- Seite 26 3120075 20170830 DE EBC10v2 26 • Druckgesteuerte Regelung...
- Seite 27 3120075 20170830 DE EBC10v2 Druckgesteuerte Regelung • 27...
