Einbauhinweis für 3 Wege Mischventil
Bei der Verwendung des exodraft 3 Wege Mischventil "SM230 mit MV20" bitte Installationshinweis beachten.
Wenn Sie ein anderes 3 Wege Mischventil benutzen, beachten Sie bitte dessen Flussrichtung
beim Einbau!
E.1

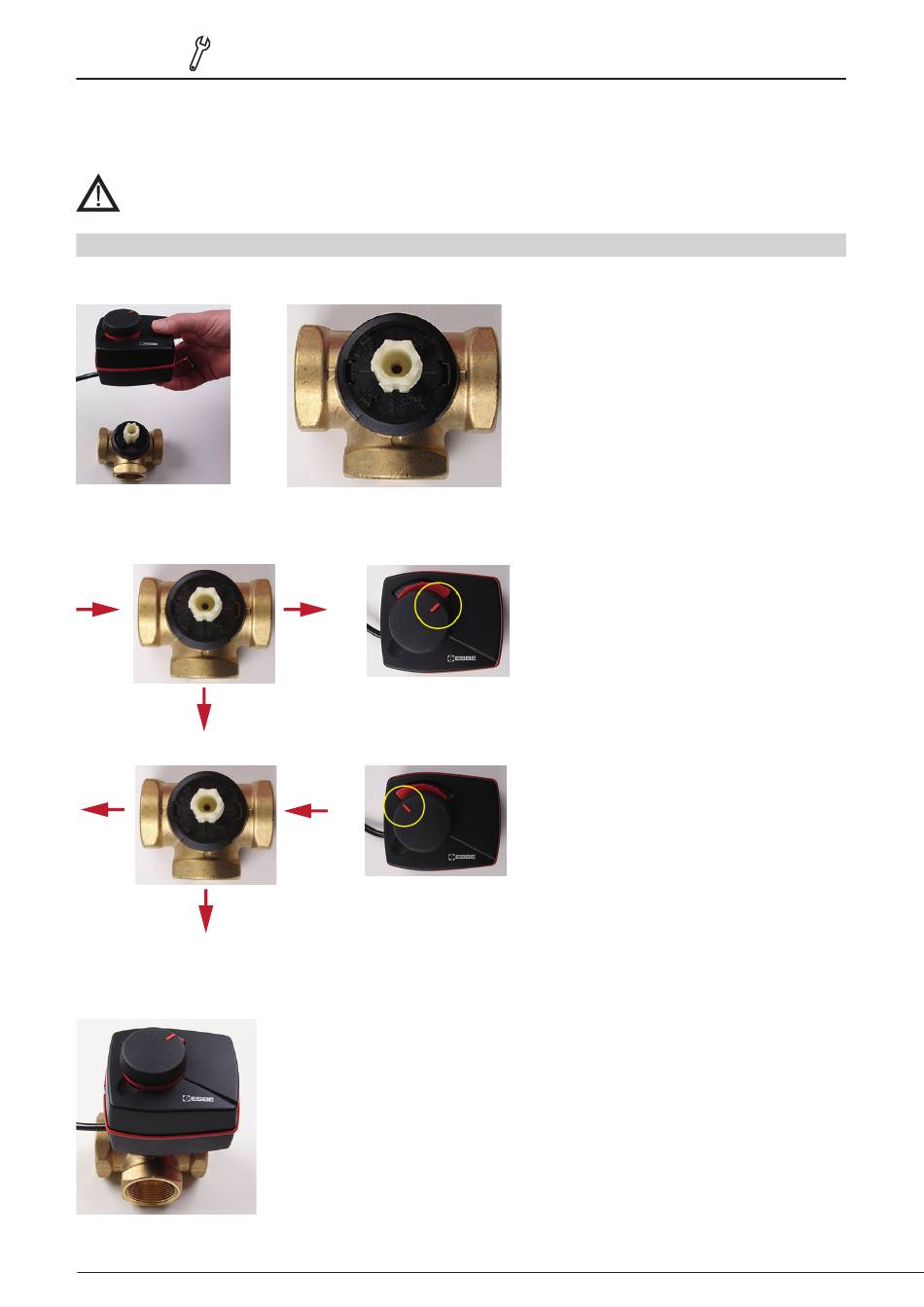

Installationshinweis SM230 mit MV20/25/32
Vor dem Aufsetzen des MV 20/25/32 Grundeinstellung des Mischventils und Flussrichtung beachten!
Die Kerbe der Antriebsachse muß mittig zum Ausgangs des Ventils stehen.
Bitte beachten Sie die Mischereinstellung bei veränderter Flussrichtung:
Der Motor und das Ventil zusammenstecken und mit einer Schraube fixieren. Die Fixierung des Motors erfolgt durch
Entfernung des vorderen Deckels .
3110085 EHC20 DE
Kabeln von SM230
R4 = BK / schwarz
R5 = BN / braun
Kabeln von SM230
R4 = BN / braun
R5 = BK / schwarz
