22 • Installation
M.2.1
M.2.2
M.3
Installation der Temperaturfühler:
Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradgenaue Temperaturerfassung sorgen, um die
Anlagenfunktion regeltechnisch optimal sicherzustellen.
Die Temperaturfühlerleitungen sind getrennt von netzspannungsführenden Leitungen zu verlegen und dürfen
beispielsweise nicht im selben Kabelkanal verlegt sein!
Platzieren Sie die Fühler genau im zu messenden Bereich!Verwenden Sie nur den für das jeweilige Einsatzgebiet
passenden Tauch-, Rohranlege- oder Flachanlegefühler mit dem entsprechend zulässigen Temperaturbereich.
Die Fühlerleitung an S7/S8 darf bei Bedarf mit einem Kabel von mindestens 0,75 mm² auf maximal 30m Gesamtlänge
verlängert werden. Die Fühlerleitungen an S1 bis S6 dürfen mit einem Kabel von mindestens 0,75 mm² auf maximal 10
m Gesamtlänge verlängert werden.
Achten Sie darauf, dass beim Verbinden der Kabel keine Übergangswiderstände auftreten!
Die VFS Direkt Sensoren sind über den entsprechenden Stecker anzuschließen.
Um Schäden an den Direkt Sensoren zu vermeiden wird dringend empfohlen, diese nur im Rücklauf zu platzieren!
Bei der Montage des Direkt Sensors (VFS) ist unbedingt auf die korrekte Flussrichtung zu achten !
1. Benötigtes Programm/Hydraulik auswählen (s. " N.3
Hydraulikvarianten / Schemata / Systeme" Seite 24)
2. Klemmraumabdeckung öffnen ("N.1 Klemmraum"
Seite 23)

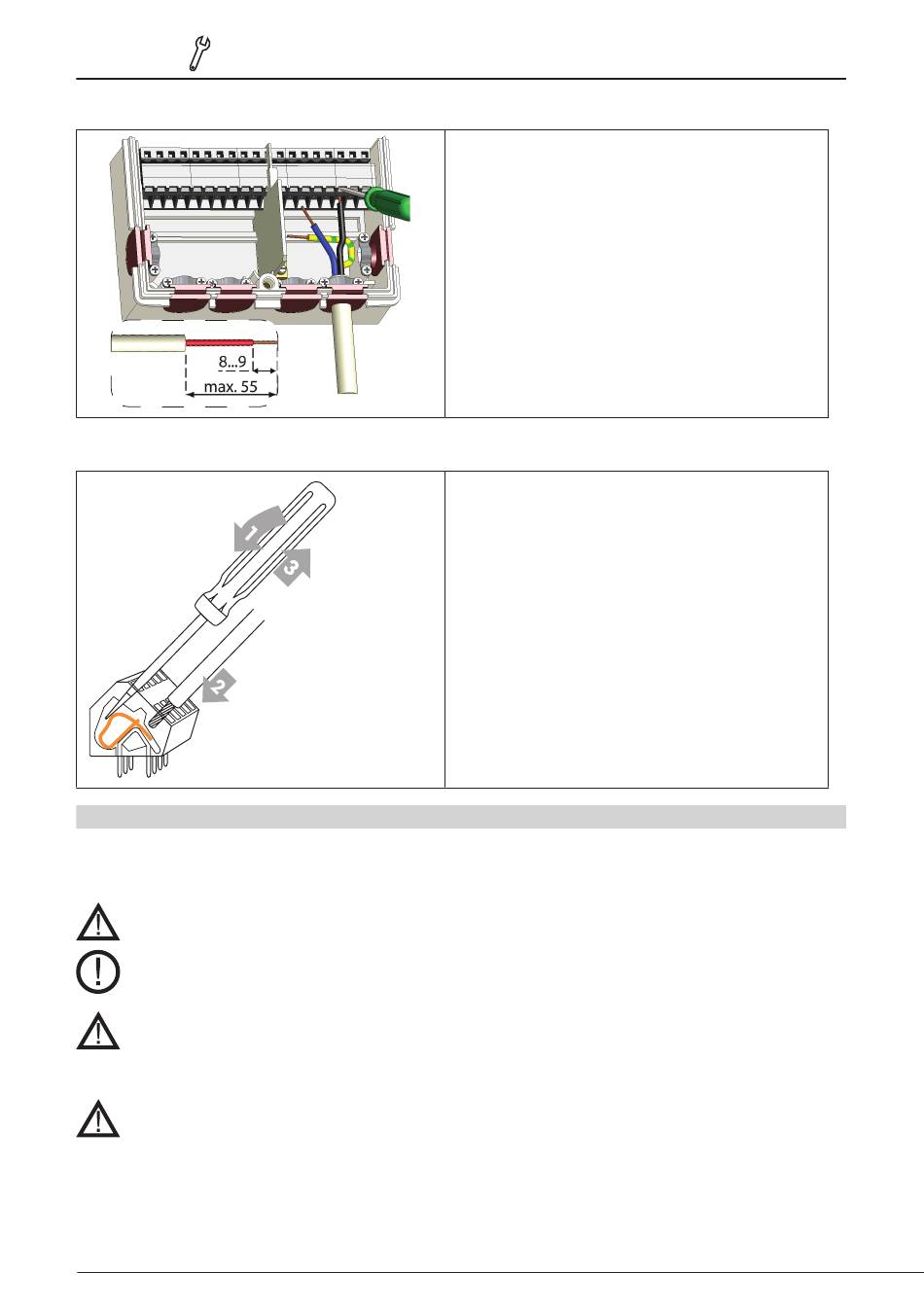

3. Leitungen max. 55 mm abmanteln, einführen, die
Zugentlastungen montieren, Aderenden 8-9mm
abisolieren (Abb. "M.2.1")
4. Klemmen mit einem passenden Schraubendreher
öffnen (Abb. "M.2.2") und Elektroanschluss am Regler
vornehmen
5. Klemmraumabdeckung wieder einhängen und mit
der Schraube verschließen.
6. Netzspannung einschalten und Regler in Betrieb
nehmen
Anleitung für Klemmen:
1. Passenden Schraubenzieher in die obere Öffnung ein-
führen und Verriegelungsbügel nach unten drücken.
Schraubenzieher stecken lassen.
2. Kabel in die untere Öffnung einstecken
3. Schraubenzieher herausziehen.
3110085 EHC20 DE
