3110085 EHC20 DE

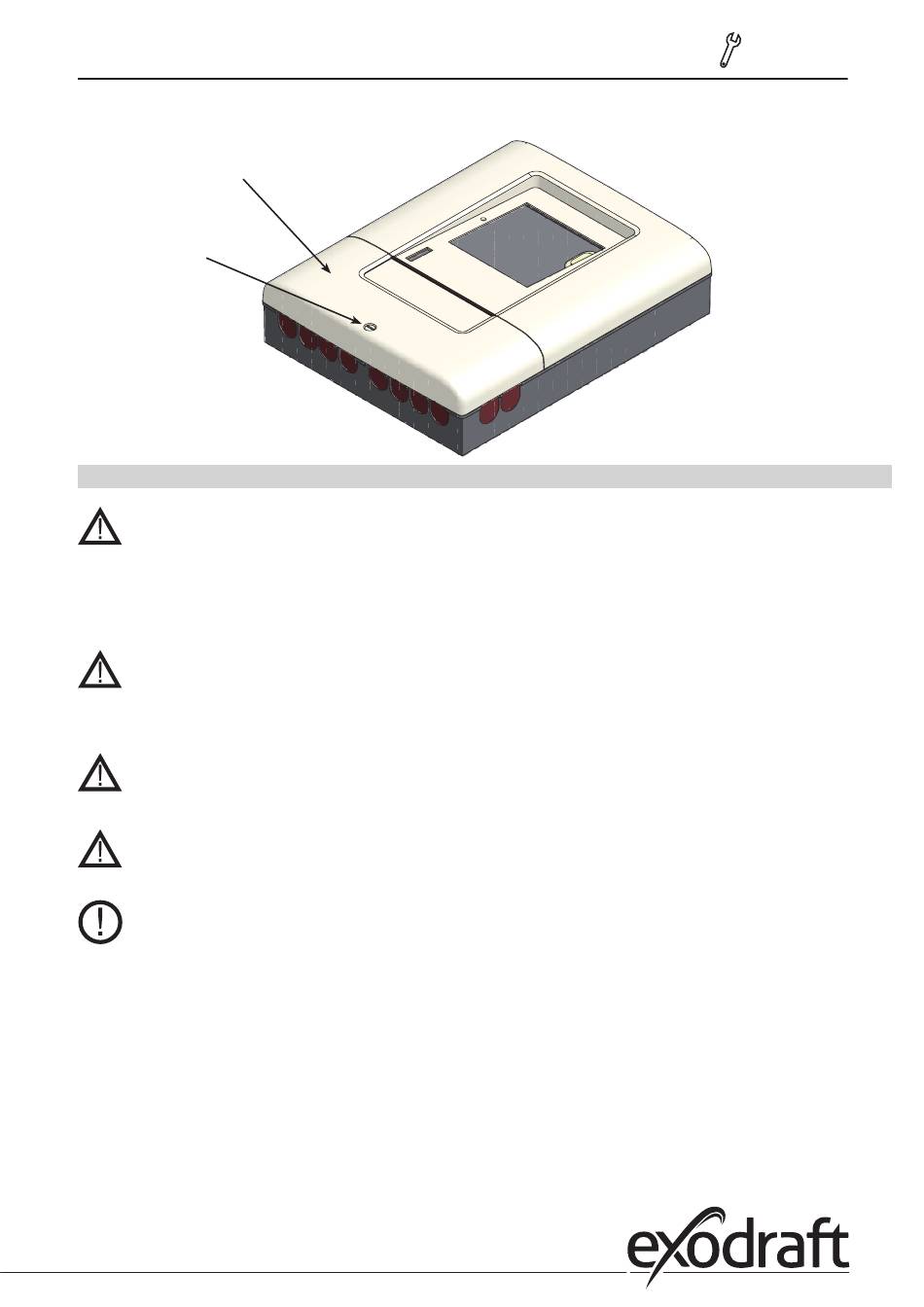

M.1.2
Gehäuseoberteil
Klemmraumabdeckung
Deckelschraube
M.2
Elektrischer Anschluss
Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wiedereinschalten sichern!
Spannungsfreiheit prüfen!
Der elektrische Anschluss darf nur durch eine Fachkraft unter Berücksichtigung der geltenden
Vorschriften durchgeführt werden. Der Regler darf nicht in Betrieb genommen werden, wenn es am
Gehäuse sichtbare Schäden wie z.B. Risse gibt.
Kleinspannungsführende Leitungen wie Temperaturfühlerleitungen sind getrennt von
netzspannungsführenden Leitungen zu verlegen. Temperaturfühlerleitungen nur in die linke Seite und
netzspannungsführende Leitungen nur in die rechte Seite des Gerätes einführen.
In der Spannungsversorgung des Reglers ist bauseits eine allpolige Trennvorrichtung z.B.
Heizungsnotschalter vorzusehen.
Die am Gerät anzuschliessenden Leitungen dürfen maximal 55 mm abgemantelt werden und der
Kabelmantel soll genau bis hinter die Zugentlastung ins Gehäuse reichen.
Regler und VFS Sensor müssen das gleiche Massenpotential haben. Der VFS Sensor verfügt über eine
Funktionserdung (PELV). Die PE-Klemme des Reglers muss mit dem Rohrsystem nahe dem Sensor
verbunden werden.
Installation• 21
