3110085 EHC20 DE
F.

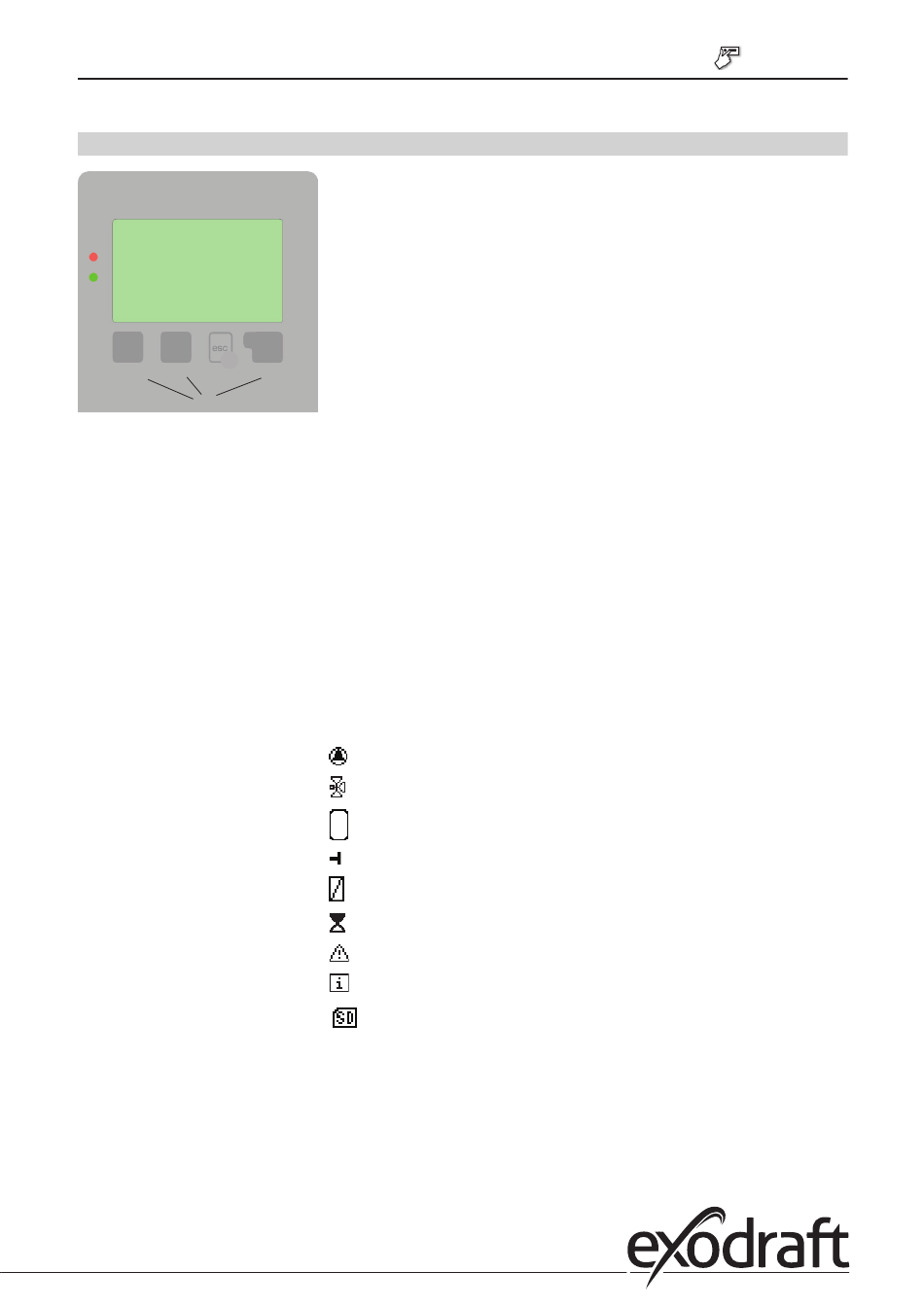

Bedienung/Inbetriebnahme
F.1
Anzeige und Eingabe
(1)
(2)
(3)
(4)
Die Funktion der anderen 3 Tasten (4) wird jeweils in der Displayzeile direkt über den Tasten erklärt, wobei die rechte
Taste in der Regel eine Bestätigungs- und Auswahlfunktion übernimmt.
Beispiele für Tastenfunktionen:
Beispiele für Displaysymbole
Weitere Symbole finden Sie bei den Sonderfunktionen
Das Display (1) mit umfangreichem Text- und Grafikmodus ermöglicht Ihnen
eine einfache und fast selbsterklärende Bedienung des Reglers.
Um aus der Übersicht in die Einstellungen zu gelangen, drücken Sie bitte die
„esc" Taste.
Die grüne Status LED (2) leuchtet sobald ein Relais eingeschaltet ist, die rote
LED blinkt bei einer Fehlermeldung bzw. bei Speicherung.
Die Eingaben erfolgen über 4 Taster (3+4), die je nach Situation
unterschiedlichen Funktionen zugeordnet sind. Die „esc" Taste (3) wird genutzt,
um eine Eingabe abzubrechen oder ein Menü zu verlassen.
Es erfolgt ggf. eine Sicherheitsabfrage, ob die durchgeführten Änderungen
gespeichert werden sollen.
Werte vergrößern / verkleinern
+/-
▼/▲
Menü runter / rauf scrollen
ja/nein
zustimmen / verneinen
weiterführende Information
Info
zurück
zur vorherigen Anzeige
ok
Auswahl bestätigen
Einstellung bestätigen
Bestätigen
Pumpe (dreht sich im Betrieb)
Ventil (Fließrichtung schwarz)
Speicher
Temperaturfühler
Wärmetauscher
Ladepause (siehe Ladezeit)
Warnung / Fehlermeldung
Neu vorliegende Infos
Logging eingeschaltet
Bedienung • 11
