52 • Menüablauf und Menüstruktur
6.2.3.6 0-10V aus
Diese Spannung wird ausgegeben, wenn die Pumpe ausgeschaltet wird (Pumpen mit Kabelbruchdetektion benötigen
eine Mindestspannung).
Einstellbereich: (Solar:) 0,0 bis 5,0 V / Voreinstellung: 1,0 V - (Heizung:) 5,0 bis 0,0 V / Voreinstellung: 4 ,0 V
6.2.3.7 0-10V ein
Dieses Spannung benötigt die Pumpe um einzuschalten
Einstellbereich: (Solar:) 0,0 bis 5,0 V / Voreinstellung: 1,0 V - (Heizung:) 5,0 bis 10,0 V / Voreinstellung: 9,0 V
6.2.3.8 0-10V Max
Mit diesem Wert kann der maximale Spannungspegel für die höchste Drehzahl der Energiesparpumpe angegeben
werden, die z.B. während des Vorspülens oder manuellem Betrieb genutzt wird.
Einstellbereich: (Solar:) 5,0 bis 10,0 V / Voreinstellung: 10,0 V - (Heizung:) 0,0 bis 5,0 V / Voreinstellung: 0 ,0 V
6.2.3.9 Drehzahl bei „Ein"
In diesem Menü wird die Berechnungsgrundlage der angezeigten Drehzahl geändert. Wird z.B. 30 % hier angegeben,
so wird bei Anlegen der unter „PWM Ein" / „0-10 V Ein" eingestellten Frequenz/Spannung angezeigt, das 30 %
Drehzahl vorliegen. Bei Anlegen der Spannung/Frequenz von PWM Max / 0-10 V Max wird 100 % Drehzahl angezeigt.
Zwischenwerte werden entsprechend errechnet.
Einstellbereich: 10 bis 90 % / Voreinstellung: 30 %
Diese Funktion beeinflusst nicht die Regelung, sondern lediglich die Anzeige auf dem
Statusbildschirm.
6.2.3.10 Signal anzeigen
Stellt in einer grafischen und Textübersicht das eingestellte Pumpensignal dar.

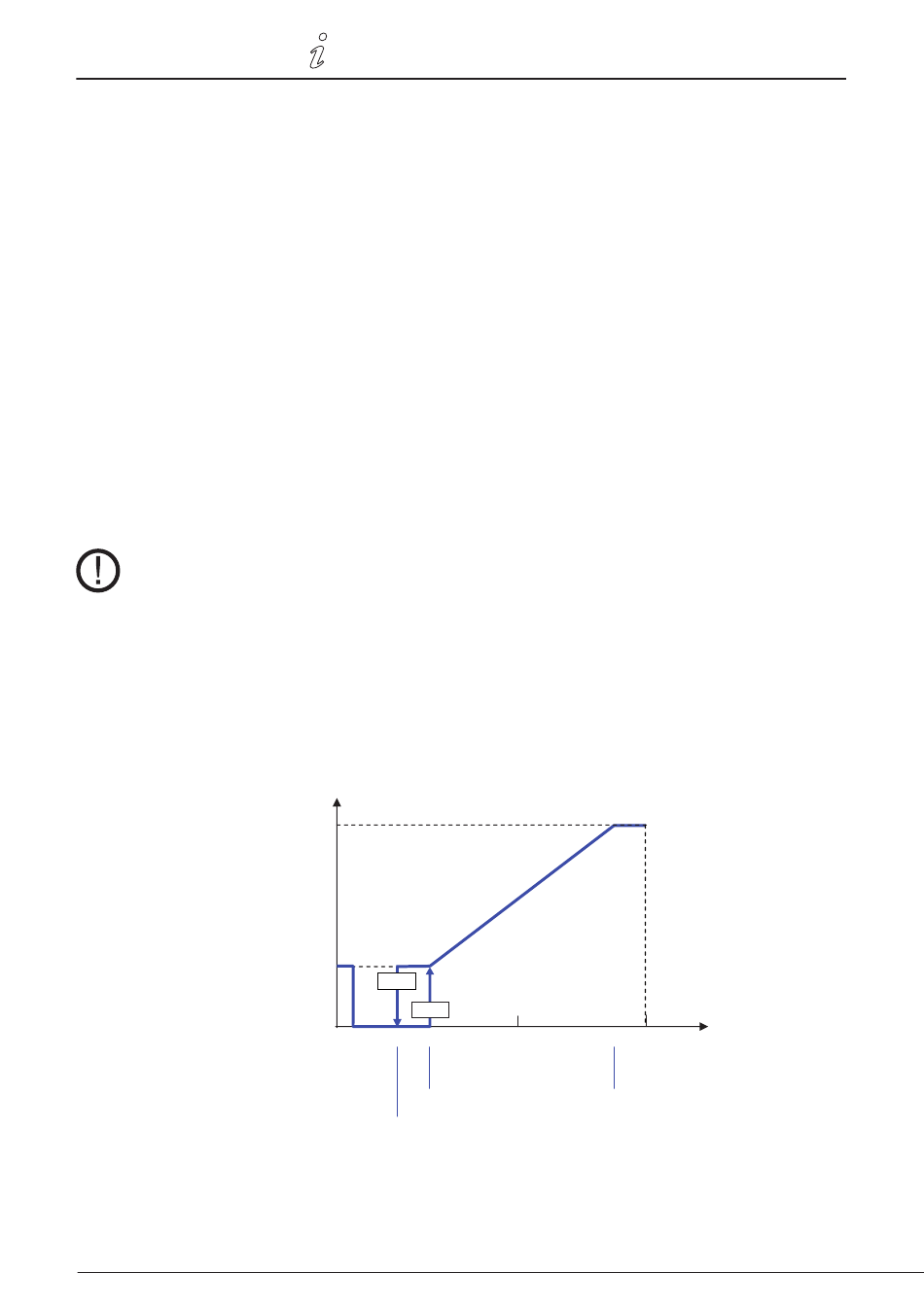

6.2.3a Beispiel für Pumpeneinstellungen
0-5% Kabelbruchdetektion
5-20% Stop
25% Start
25-90% Regelbereich
Drehzahl
Max rpm
Min rpm
Stop
Start
0
20% 25%
5%
PWM ein >=25%
PWM aus 5% - 20%
50%
100%
90%
PWM max <=90%
3110085 EHC20 DE
PWM-Signal (%)
