44 • Menüablauf und Menüstruktur
P.
Bedienung

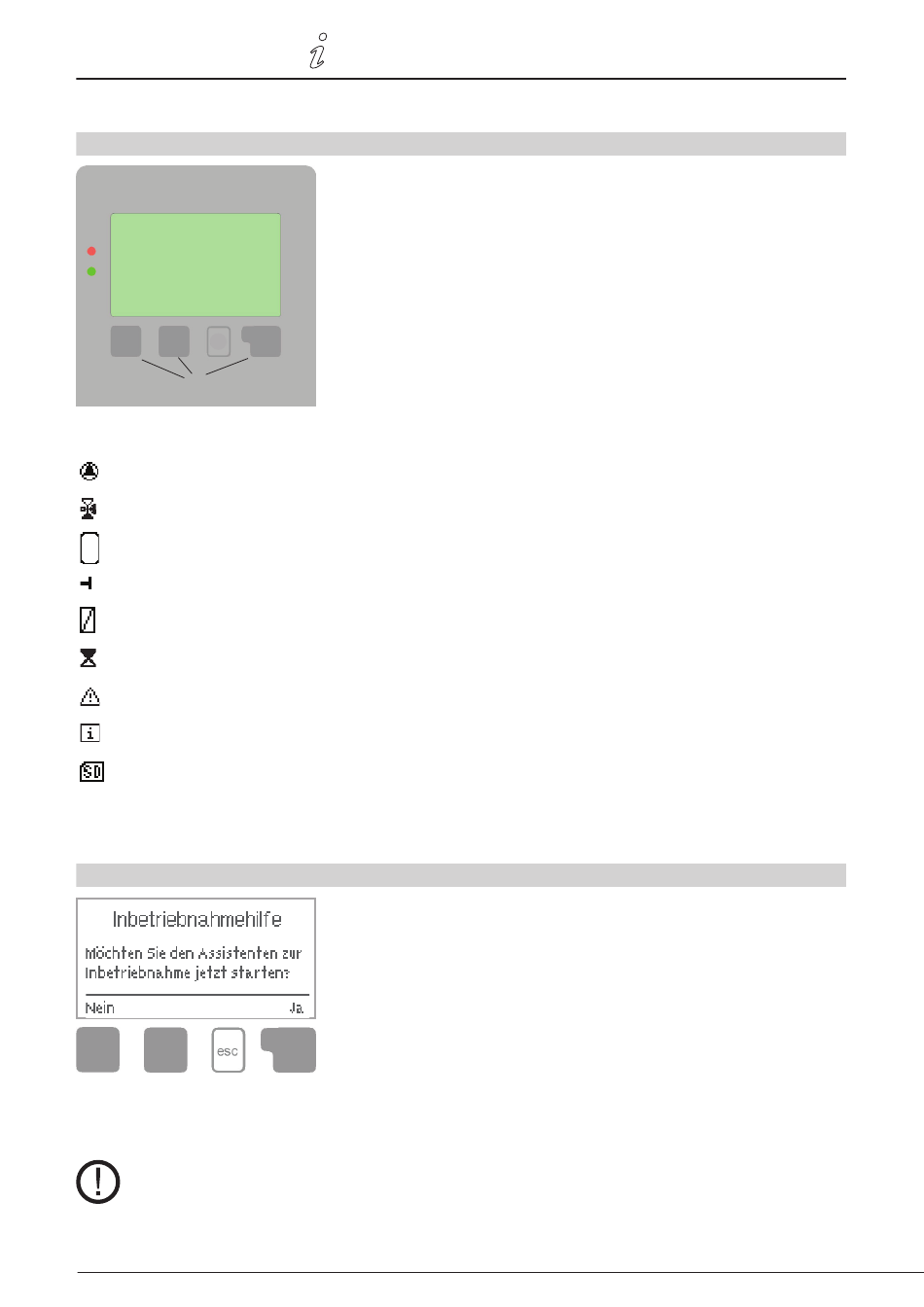

P.1
Anzeige und Eingabe
(1)
(2)
(3)
(4)
Beispiele für Displaysymbole:
Pumpe (dreht sich im Betrieb)
Ventil (Fließrichtung schwarz)
Speicher
Temperaturfühler
Wärmetauscher
Ladepause (siehe Ladezeit)
Warnung / Fehlermeldung
Neu vorliegende Infos
Logging eingeschaltet
Weitere Symbole finden Sie bei
den Sonderfunktionen
P.2
Inbetriebnahmehilfe
Inbetriebnahmehilfe abzubrechen. Abschließend sollten im Menü Betriebsart unter „Manuell" auf Seite 48 die
Schaltausgänge mit angeschlossenem Verbraucher getestet und die Fühlerwerte auf Plausibilität geprüft werden.
Dann ist der Automatikbetrieb einzuschalten.
Beachten Sie die Erklärungen der einzelnen Parameter auf den folgenden Seiten, und
prüfen Sie, ob für Ihre Anwendung weitere Einstellungen nötig sind.
Das Display (1) mit umfangreichem Text- und Grafikmodus ermöglicht
Ihnen eine einfache und fast selbsterklärende Bedienung des Reglers.
Um aus der Übersicht in die Einstellungen zu gelangen, drücken Sie
bitte die „esc" Taste.
Die grüne Status LED (2) leuchtet sobald ein Relais eingeschaltet ist,
die rote LED blinkt bei einer Fehlermeldung.
Die Eingaben erfolgen über 4 Taster (3+4), die je nach Situation
unterschiedlichen Funktionen zugeordnet sind. Die „esc" Taste (3) wird
genutzt, um eine Eingabe abzubrechen oder ein Menü zu verlassen.
Es erfolgt ggf. eine Sicherheitsabfrage, ob die durchgeführten
Änderungen gespeichert werden sollen.
Die Funktion der anderen 3 Tasten (4) wird jeweils in der Displayzeile
direkt über den Tasten erklärt, wobei die rechte Taste in der Regel eine
Bestätigungs- und Auswahlfunktion übernimmt.
Beispiele für Tastenfunktionen:
+/-
= Werte vergrößern / verkleinern
▼/▲
= Menü runter / rauf scrollen
ja/nein
= zustimmen / verneinen
Info
= weiterführende Information
zurück
= zur vorherigen Anzeige
ok
= Auswahl bestätigen
Bestätigen
= Einstellung bestätigen
Beim ersten Einschalten des Reglers und nach Einstellen von Sprache und
Uhr erfolgt die Abfrage, ob die Parametrierung des Reglers mit der
Inbetriebnahmehilfe erfolgen soll oder nicht. Die Inbetriebnahmehilfe kann
aber auch jederzeit beendet oder später im Menü Sonderfunktionen
nochmals gestartet werden. Die Inbetriebnahmehilfe führt in der richtigen
Reihenfolge durch die notwendigen Grundeinstellungen, wobei die
jeweiligen Parameter im Display kurz erklärt werden. Durch Betätigen der
„esc" Taste gelangt man zum vorherigen Wert, um die gewählte Einstellung
nochmals anzusehen oder auch anzupassen. Mehrfaches Drücken der „esc"
Taste führt schrittweise zurück zum Auswahlmodus um die
3110085 EHC20 DE
