3110085 EHC20 DE
Die Fühlerleitung an S7/S8 darf bei Bedarf mit einem Kabel von mindestens 0,75 mm² auf
maximal 30m Gesamtlänge verlängert werden. Die Fühlerleitungen an S1 bis S6 dürfen mit einem
Kabel von mindestens 0,75 mm² auf maximal 10 m Gesamtlänge verlängert werden.
Achten Sie darauf, dass beim Verbinden der Kabel keine Übergangswiderstände auftreten!
Die VFS Direkt Sensoren sind über den entsprechenden Stecker anzuschließen. Um Schäden an
den Direkt Sensoren zu vermeiden wird dringend empfohlen, diese nur im Rücklauf zu platzieren!
Bei der Montage des Direkt Sensors (VFS) ist unbedingt auf die korrekte Flussrichtung zu achten !
C.

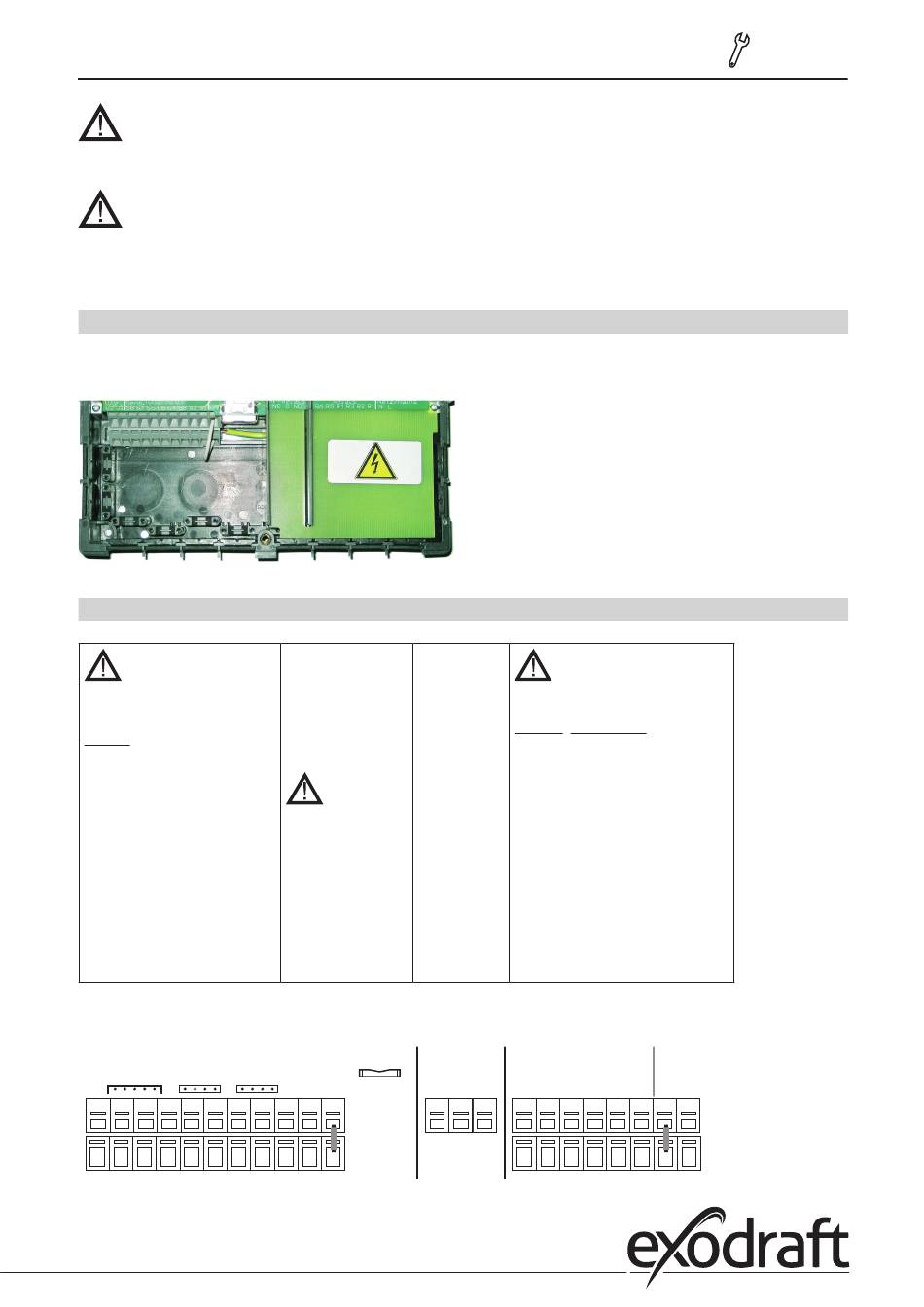

Klemmplan und Anschlüsse
C.1
Klemmraum
Die Netzseite des Klemmraumes auf der rechten Seite ist durch eine zusätzliche Kunststoffplatte geschützt.
Bevor Sie diese abnehmen, stellen Sie sicher, dass der Regler stromlos ist.
C.2
Klemmplan für elektrischen Anschluss
max. 12 V
Kleinspannungen
max. 12 VAC/DC
Klemme: Anschluss für:
S1
Fühler 1
S2
Fühler 2
S3
Fühler 3
S4
Fühler 4
S5
Fühler 5
S6
Fühler 6
S7
Fühler 7
S8
Fühler 8
V1
0-10 V / PWM
V2
0-10 V / PWM
VFS1
Grundfos Direkt Sensor
VFS2
Grundfos Direkt Sensor
RC
Raum Controller
Kleinspannungen
RC
VFS2
VFS1
V2
V1
S8
S7
S6
S5
S4
Potential freies
SD Card Slot
Relais
für Datenspeicherung
NO
und Updates
Normally open
(Schließer)
C
Auf korrekte
Common
Orientierung der
(Spannung)
Karte achten!
Karte muss ohne
NC
Widerstand einrasten,
Normally closed
keinen übermäßigen
(Öffner)
Druck ausüben!
SD Card
NC
S3
S2
S1
GND
Netzseite
230 VAC
Netzspannungen 230 VAC 50-60 Hz
Klemme: Anschluss für:
R1
Schaltausgang 1 (drehz.)
R2
Schaltausgang 2 (drehz.)
R3
Schaltausgang 3
R4
Schaltausgang 4
R5
Schaltausgang 5
R6
Schaltausgang 6
N
Netz Neutralleiter N
L
Netz Außenleiter L
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
PF-Relais
Relais
C
NO
R6
R5
R4
R3
R2
Installation• 7
Netz / Mains
R1
N
L
