3110085 EHC20 DE
B.
Installation
B.1
Wandmontage
1. Deckelschraube komplett lösen
2. Klemmraumabdeckung vorsichtig vom Unterteil abziehen. Die beiden Schrauben des Oberteils lösen
und Oberteil aus dem Sockel entfernen.
3. Die 3 Befestigungslöcher anzeichnen (siehe "C.1.1 Gehäuseunterteil"). Achten Sie dabei darauf, dass
die Wandfläche möglichst eben ist, damit sich das Gehäuse beim Anschrauben nicht verzieht.
4. Mittels Bohrmaschine und 6er Bohrer 3 Löcher an den angezeichneten Stellen in die Wand bohren und
die Dübel eindrücken.
5. Regler auf die obere Schraube setzen.
6. Die zwei unteren Schrauben einsetzen und festschrauben.
Installieren Sie den Regler ausschließlich in trockenen Räumen und unter
Umgebungsbedingungen wie unter „B.1 Technische Daten" beschrieben.
Der Regler darf von hinten nicht zugänglich sein!

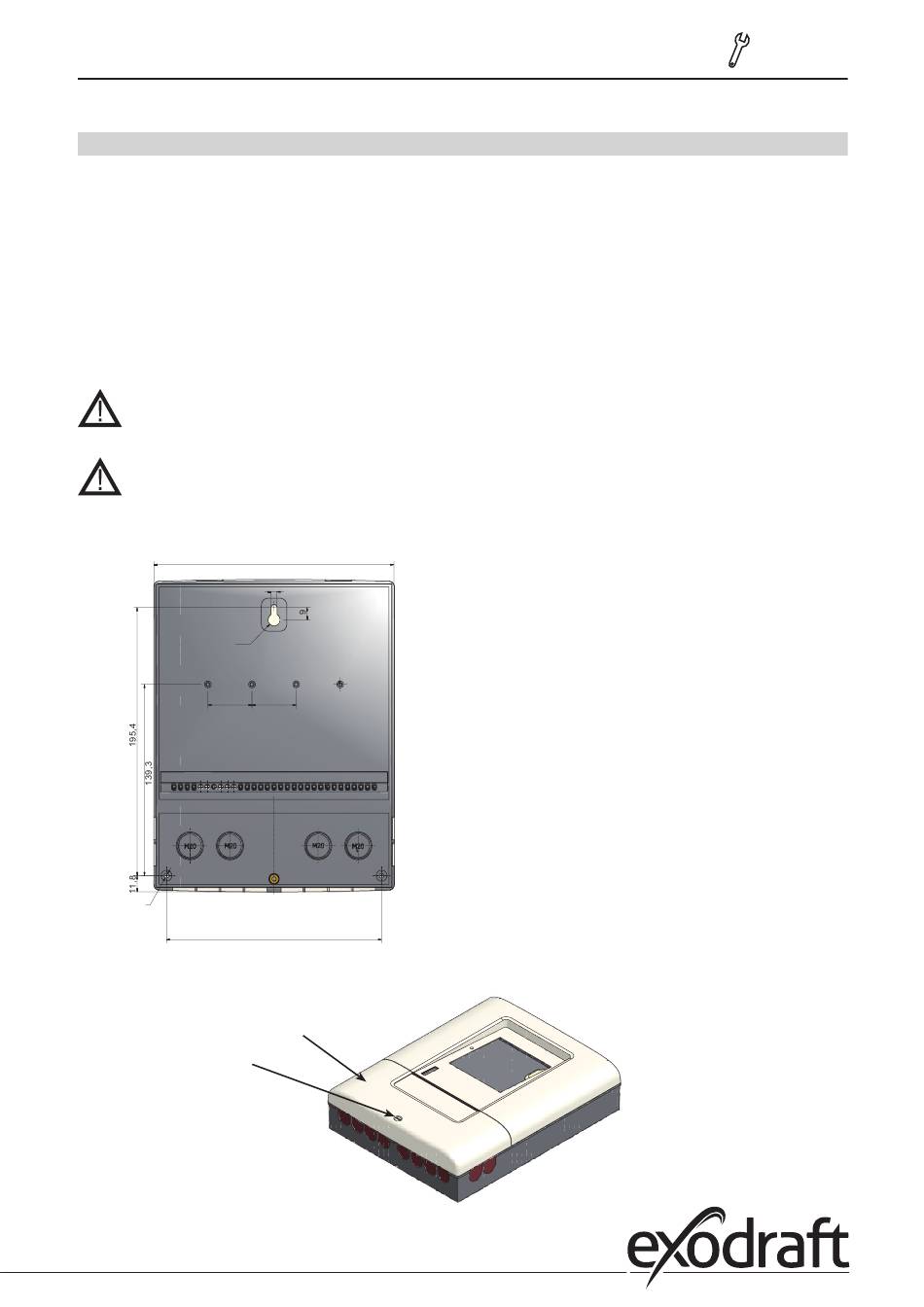

B.1.1
Gehäuseunterteil
R4.5
33
3.5
n
B.1.2
Gehäuseoberteil
Klemmraumabdeckung
Deckelschraube
169.3
4.4
33
161
Installation• 5
