6.2.3b Technische Daten PWM und 0-10 V

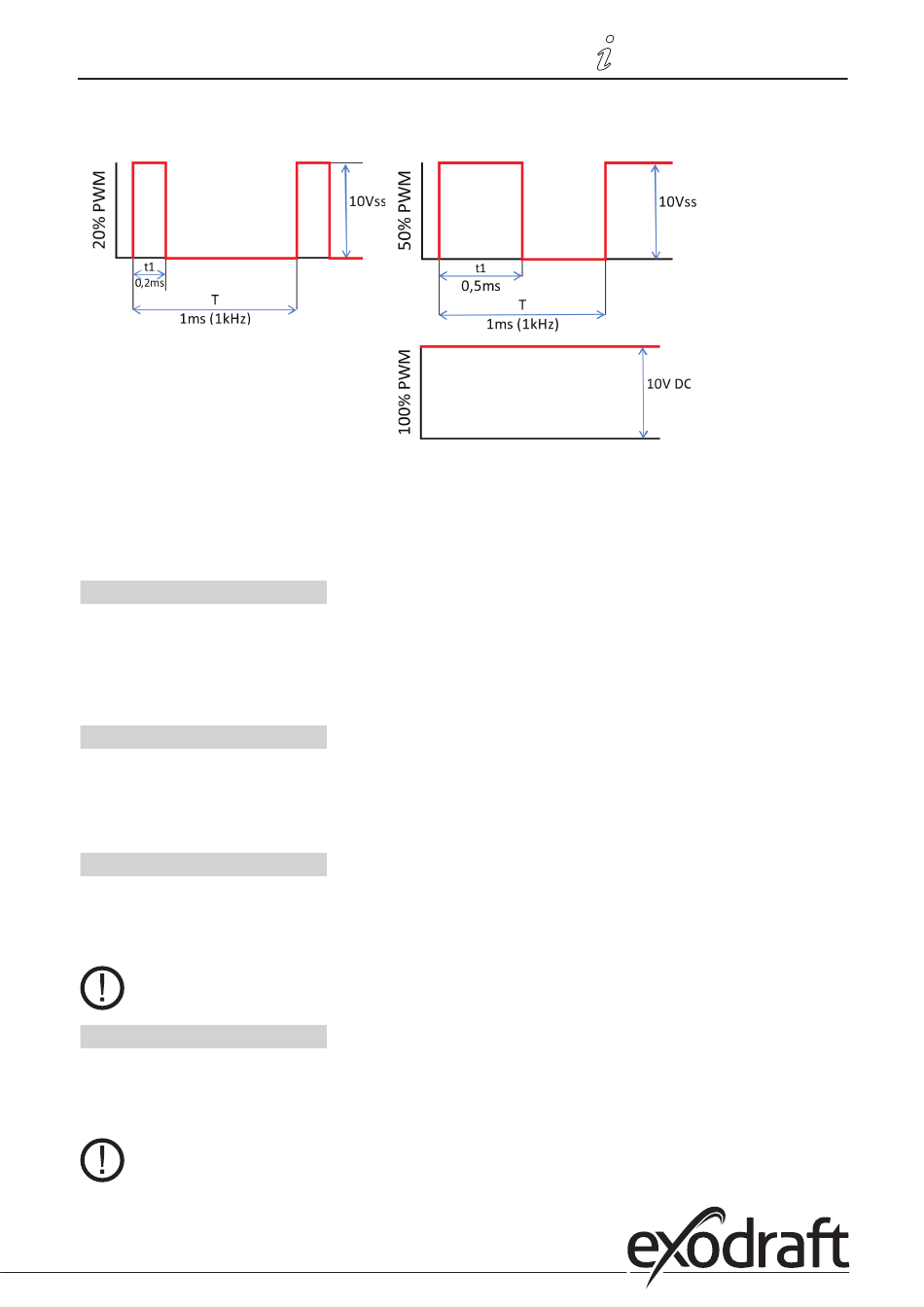

Technische Daten PWM:
PWM: 20 % bis 100 %, 1 kHz
Ausgelegt auf eine Bürde von
10 kohm
Technische Daten 0-10V:
0-10 V: 2 V bis 10 V (20 % bis 100 %)
Ausgelegt auf eine Bürde von 10 kohm.
6.2.4
Vorspülzeit
Für diese Zeit läuft die Pumpe mit ihrer vollen Drehzahl (100 %) an, um einen sicheren Anlauf zu gewährleisten. Erst
nach Ablauf dieser Vorspülzeit läuft die Pumpe drehzahlgeregelt und schaltet je nach eingestelltem Modus auf die max.
Drehzahl bzw. min. Drehzahl.
Die Vorspülzeit kann nicht angewendet werden bei 0-10 V / PWM Pumpen.
Einstellbereich: 5 bis 600 Sekunden / Voreinstellung: 8 Sekunden
6.2.5
Regelzeit
Mit der Regelzeit wird die Trägheit der Drehzahlregelung bestimmt, um starke Temperaturschwingungen möglichst zu
verhindern. Hier wird die Zeitspanne eingegeben, die für einen kompletten Regeldurchlauf von minimaler Drehzahl bis
auf maximale Drehzahl benötigt wird.
Einstellbereich: 1 bis 15 Minuten / Voreinstellung: 4 Minuten
6.2.6
max. Drehzahl
Hier wird die maximale Drehzahl der Pumpe festgelegt. Während der Einstellung läuft die Pumpe in der jeweiligen
Drehzahl und der Durchfluss kann ermittelt werden.
Einstellbereich: 70 % bis 100 % / Voreinstellung: 100 %
Bei Anwahl dieses Menüs werden Sie eventuell dazu aufgefordert, die Drehzahleinstellungen zu
speichern.
6.2.7
min. Drehzahl
Hier wird die minimale Drehzahl der Pumpe festgelegt. Während der Einstellung läuft die Pumpe in der jeweiligen
Drehzahl und der Durchfluss kann ermittelt werden.
Einstellbereich: ("6.2.3.9 Drehzahl bei „Ein"" Seite 52) bis max. Drehzahl -5 % / Voreinstellung: 30 %
Bei den angegebenen Prozenten handelt es sich um Richtgrößen, die je nach Anlage, Pumpe und
Pumpenstufe mehr oder weniger stark abweichen können. 100 % ist maximal mögliche
Spannung/Frequenz des Reglers
10 V = 100 % Drehzahl
5 V = 50 % Drehzahl
2 V = 20 % Drehzahl
0 V = Aus
Menüablauf und Menüstruktur • 53
