6 • Installation
B.2
Elektrischer Anschluss
Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wiedereinschalten sichern!
Spannungsfreiheit prüfen!
Der elektrische Anschluss darf nur durch eine Fachkraft unter Berücksichtigung der geltenden
Vorschriften durchgeführt werden. Der Regler darf nicht in Betrieb genommen werden, wenn es
am Gehäuse sichtbare Schäden wie z.B. Risse gibt.
Kleinspannungsführende Leitungen wie Temperaturfühlerleitungen sind getrennt von
netzspannungsführenden Leitungen zu verlegen. Temperaturfühlerleitungen nur in die linke
Seite und netzspannungsführende Leitungen nur in die rechte Seite des Gerätes einführen.
In der Spannungsversorgung des Reglers ist bauseits eine allpolige Trennvorrichtung z.B.
Heizungsnotschalter vorzusehen.

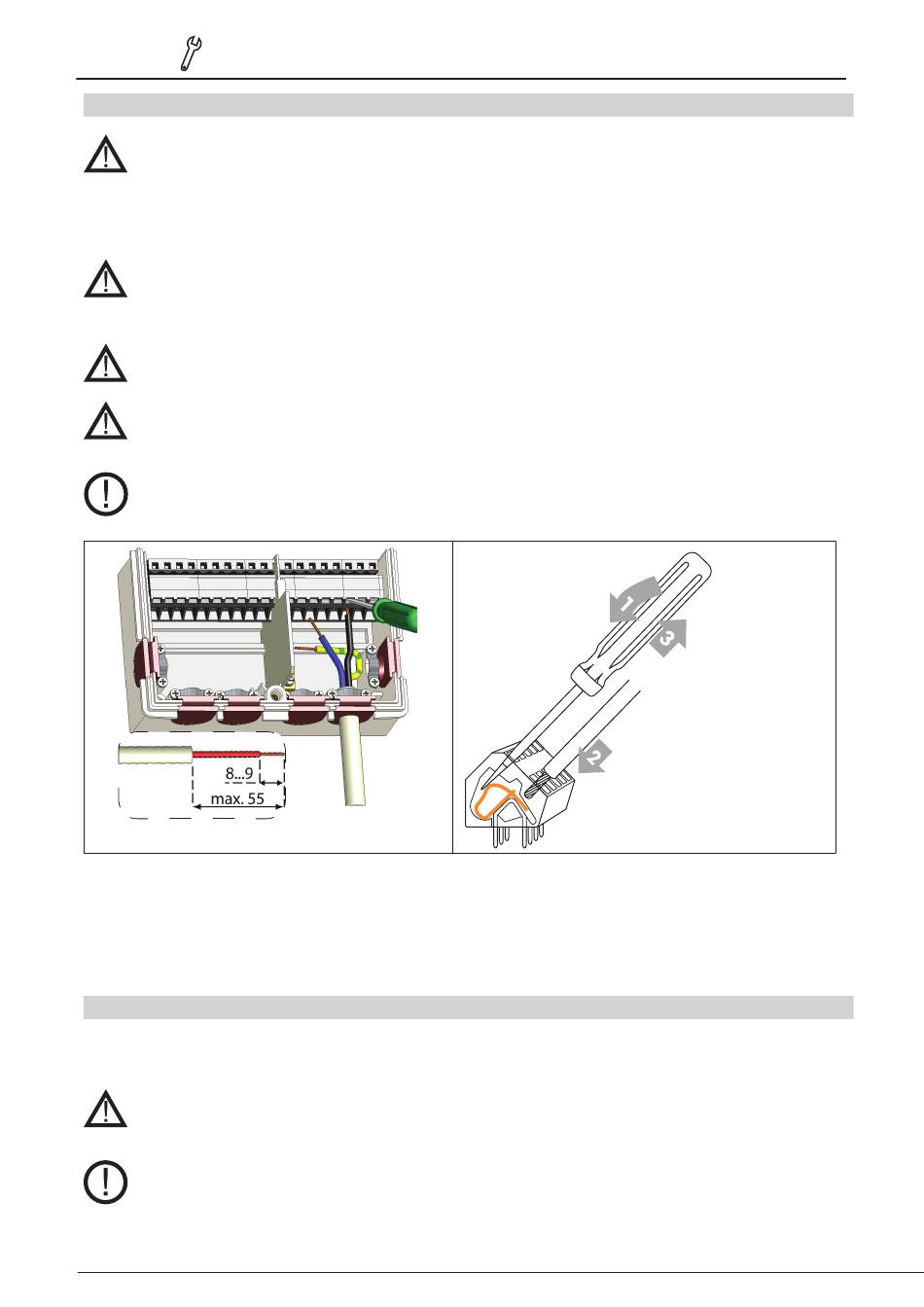

Die am Gerät anzuschliessenden Leitungen dürfen maximal 55 mm abgemantelt werden und der
Kabelmantel soll genau bis hinter die Zugentlastung ins Gehäuse reichen.
Regler und VFS Sensor müssen das gleiche Massenpotential haben. Der VFS Sensor verfügt über
eine Funktionserdung (PELV). Die PE-Klemme des Reglers muss mit dem Rohrsystem nahe dem
Sensor verbunden werden.
Anleitung für Klemmen:
1. Passenden Schraubenzieher in die obere Öffnung einführen und Verriegelungsbügel nach unten drücken.
Schraubenzieher stecken lassen.
2. Kabel in die untere Öffnung einstecken
3. Schraubenzieher herausziehen.
B.3
Installation der Temperaturfühler:
Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradgenaue Temperaturerfassung sorgen, um die
Anlagenfunktion regeltechnisch optimal sicherzustellen.
Die Temperaturfühlerleitungen sind getrennt von netzspannungsführenden Leitungen zu
verlegen und dürfen nicht im selben Kabelkanal verlegt sein!
Platzieren Sie die Fühler genau im zu messenden Bereich! Verwenden Sie nur den für das jeweilige
Einsatzgebiet passenden Tauch-, Rohranlege- oder Flachanlegefühler mit dem entsprechend
zulässigen Temperaturbereich. Die Montage hat mit Wärmeleitpaste zu erfolgen!
3110085 EHC20 DE
