Produktübersicht
3.1
Aufbau
1
2
3
4

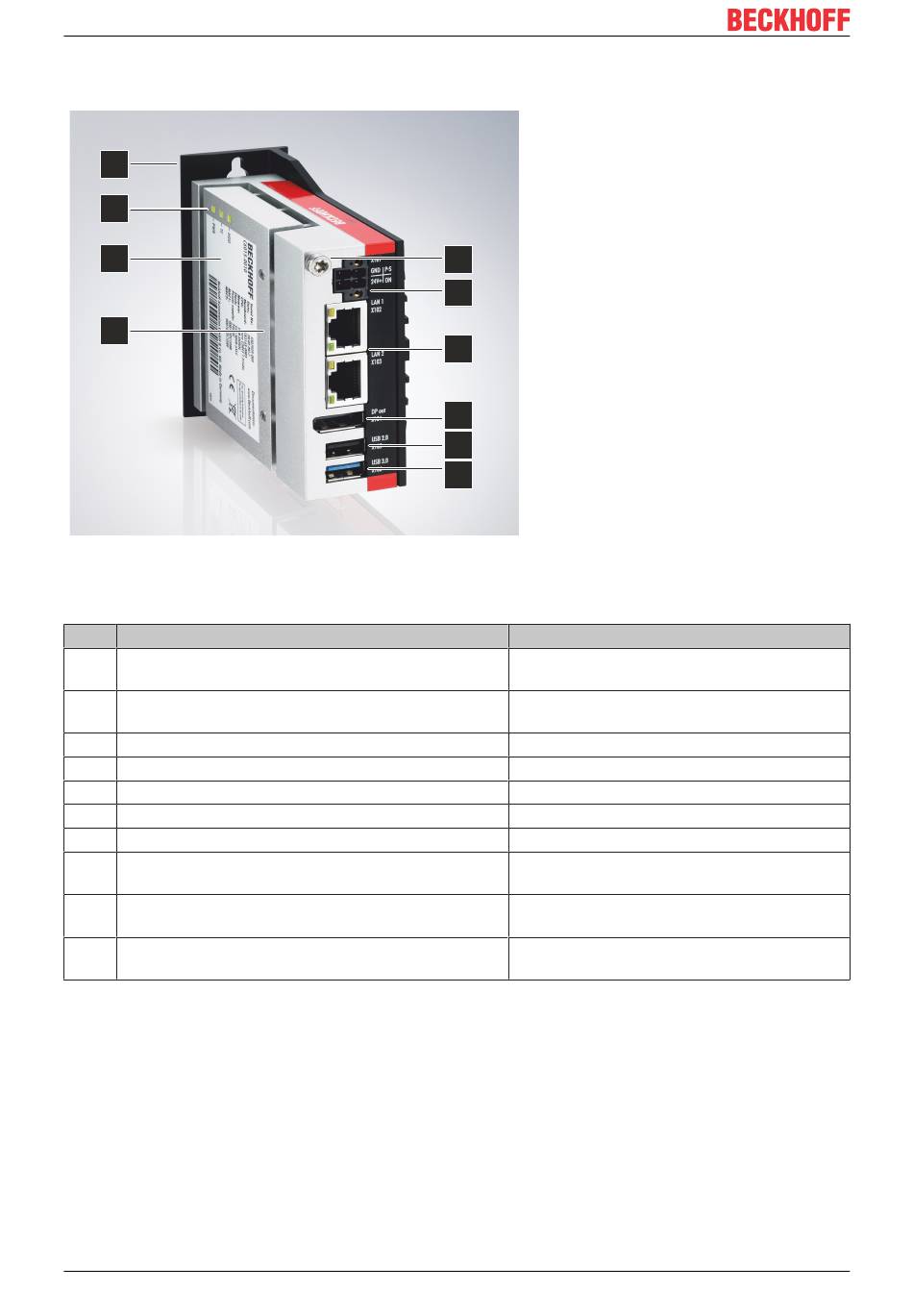

Abb. 1: Aufbau Grundausstattung
Tab. 1: Legende Aufbau C6015
Nr.
Komponente
1
Montageplatte
2
Status-LEDs
3
Typenschild
4
Seitliche Abdeckung
5
USB-Schnittstellen (X106)
6
USB-Schnittstellen (X105)
7
DisplayPort (X104)
8
Ethernet-Schnittstellen RJ45 (X102, X103)
9
Spannungsversorgung (X101)
10
Schutzleiteranschluss PE
10
10
9
8
7
6
5
Beschreibung
Platte zur Montage des Industrie-PCs über die
schmalen Seiten im Schaltschrank
Status-Anzeige für Power, Festplatte,
TwinCAT
Angaben zur Ausstattung des Industrie-PCs
Zugang zu Batterie und Speichermedium
Anschluss von Peripheriegeräten
Anschluss von Peripheriegeräten
Übertragung des Videosignals
Anschluss des Industrie-PCs an ein
100/1000BASE-T-Netzwerk
Anschluss der Spannungsversorgung und
externe Beschaltung des Industrie-PCs
Niederohmige Schutzerdung und
Funktionserdung des Industrie-PCs
Version: 3.8
C6015
