Produktübersicht
3.3
Status-LEDs
Der Industrie-PC verfügt über drei Status-LEDs: PWR, TC, HDD. Sie geben Auskunft über die folgenden
Aspekte:
• den Status des Powercontrollers
• den TwinCAT-Status
• die Festplattenaktivität

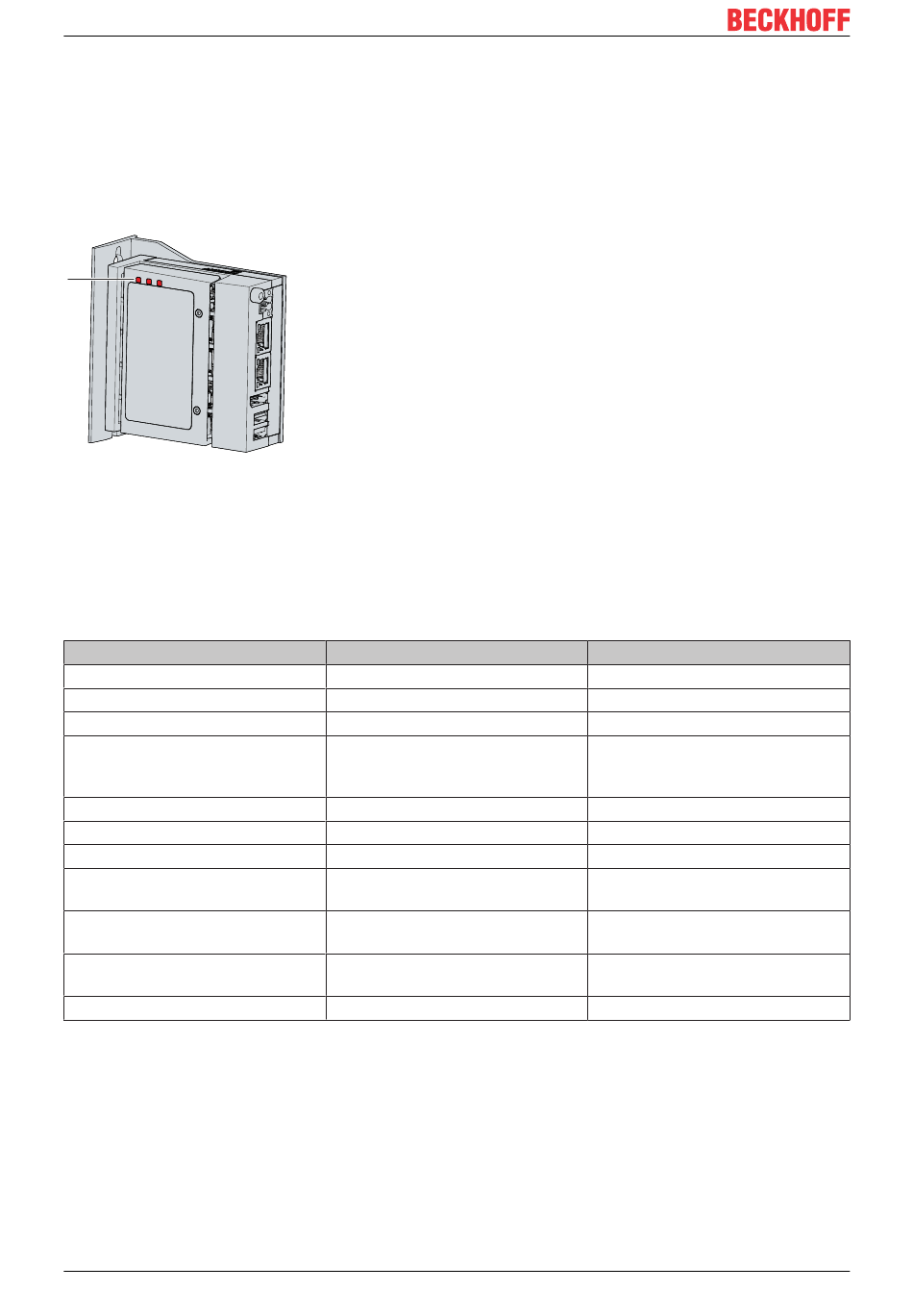

Abb. 6: Status-LEDs
3.3.1
LED PWR
Die LED PWR (Power) zeigt den Status des Powercontrollers an. Die Farben und Blinkintervalle haben die
folgenden Bedeutungen:
Tab. 10: Bedeutung LED PWR
Farbe
Keine
Weiß
Magenta
Gelb
Grün
Rot
Grün/Gelb
Rot/Gelb
Magenta
Rot/Magenta
Cyan
16
Blinkintervall
Dauerhaft
Dauerhaft
Dauerhaft
Dauerhaft
Dauerhaft
Dauerhaft
Blinkend
Blinkend
Blinkend (0,5 s)
Blinkend
Blinkend (2 s)
Version: 3.8
Bedeutung
PC ist aus
Powerfail von VCC
SUSV aktiv (falls vorhanden)
Windows runtergefahren,
Versorgungsspannung liegt noch
an
Normalbetrieb
Reset/Powerfail
Bootloader läuft fehlerfrei
Bootloader wird gestartet
(Startsequenz wird durchlaufen)
SUSV-Kapazitätstest (falls SUSV
vorhanden)
Checksummenfehler bei der I2C-
Übertragung im Bootloader
an Beckhoff Service wenden
C6015
