Inbetriebnahme
4.2.2

Abmessungen

Die Abmessungen des Industrie-PCs und der Montageplatten dienen der Vorbereitung des Schaltschranks
und der korrekten Montage des Geräts im Schaltschrank.
Alle Abmessungen sind in mm angegeben.

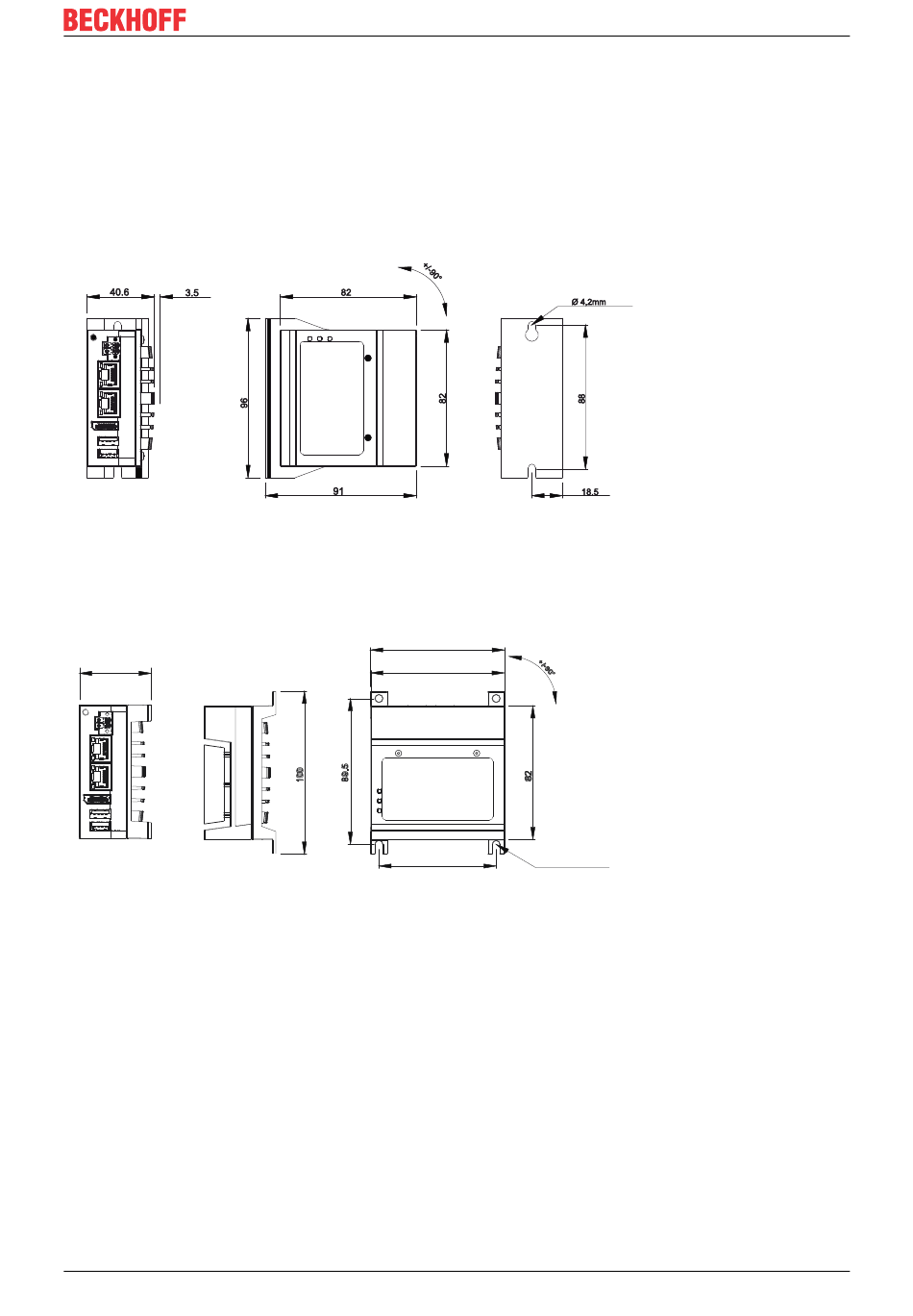

Abb. 12 stellt die Abmessungen beispielhaft anhand der Montageoption über die Rückwand des Geräts mit
Montageplatte 1 dar.
Abb. 12: Montageplatte Rückwand
Abb. 13 stellt die Abmessungen beispielhaft anhand der Montageoption mit den Anschlüssen nach rechts
zeigend mit Montageplatte 2 dar.
82.3
44 82
72
Ø 4,5mm
Abb. 13: Montageplatte Seitenwand
C6015 Version: 3.8 23
