Interfacekarten

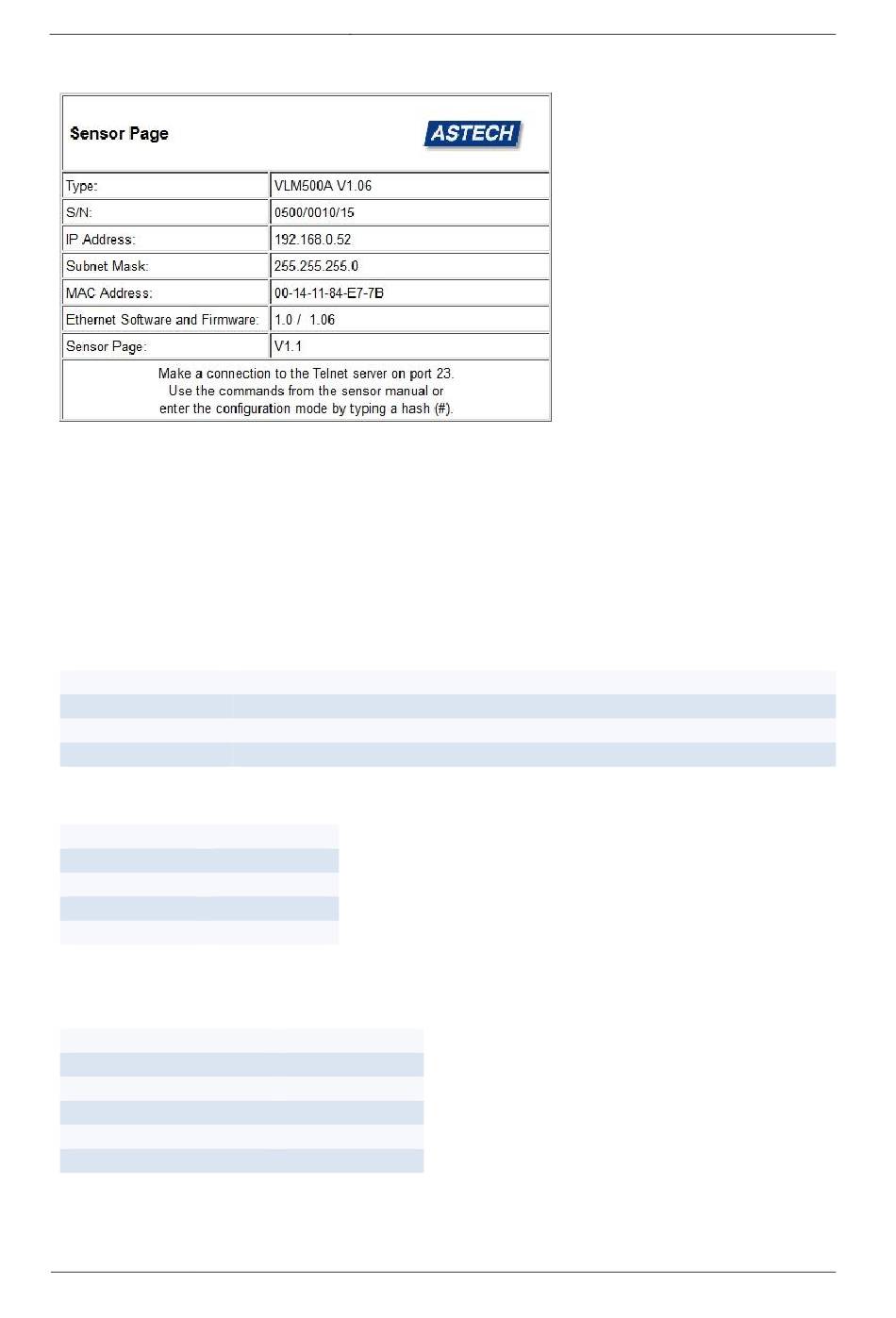

Abbildung 13: HTML-Statusseite
Konfiguration
Die Konfiguration des IFFE erfolgt in einem separaten Konfigurationsmodus. Schnittstellenspezifische
Parameter wie die zu verwendende IP-Adresse oder die Subnetzmaske können darin über einfache
Kommandos geändert werden. Es ist außerdem möglich, die eingestellten Parameter mit Hilfe eines
Passwortes gegen unbefugten Zugriff zu schützen.
Tabelle 20: Technische Daten des IFFE
Netzwerk-Typ
Anschluss
Protokolle
Funktionen
Tabelle 21: Anschlussbelegung Ethernet
Pin
1
2
3
4
Eine IFFE-Karte kann in den Slot 3 eingesetzt werden.
Tabelle 22: IFFE
Signal
T+
R-
T-
R+
ASTECH GmbH
FastEthernet 10BaseT/100BaseTX
Rundsteckverbinder M12, 4-polig, D-kodiert Binder Serie 715
TCP/IP, Telnet, UDP, http
Auto-MDI/MDI-X, Auto-Negotiation (Full-duplex and Half-duplex)
Ethernet
T+
R+
T-
R-
Anschluss
Slot 3
37
36
35
34
VLM502 Anwenderhandbuch
Seite 33
