LDM41-42PN Handbuch
Statusseite
Bei Aufruf der IP-Adresse über einen Browser öffnet sich folgende Seite:

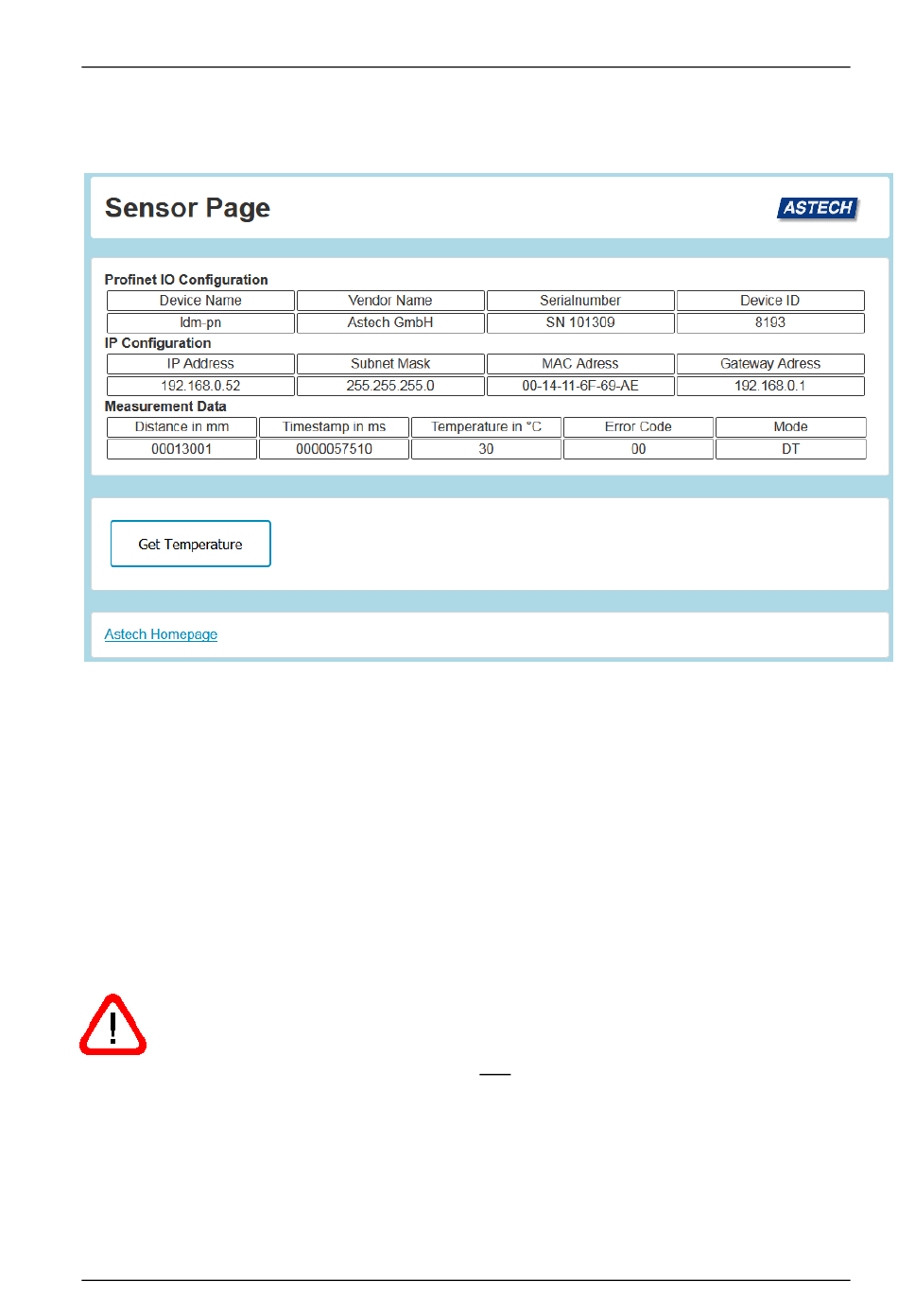

Abbildung 8 : Statusseite
Auf dieser lassen sich die wichtigsten Daten des LDM finden. Desweiteren wird
mit einem Klick auf den Button Get Temperature der aktuelle Temperaturwert
des LDM abgefragt.
Parametrierung
Das LDM41-42PN wird als Profinet IO Device konfiguriert.
Hinweis: Es ist unbedingt zu beachten, dass die Parametrierung des
LDM4x PN korrekt ist. Die Parameter Baudrate (BR 38400) und
Ausgabeformat (SD h) müssen vor Anschluss des LDM41-42PN über
die serielle Schnittstelle RS-232 des LDM 4x PN mittels PC und
Programm LDMTool bzw. einem Terminal-Programm eingestellt
werden!
ASTECH GmbH
Aus- und Eingänge
Seite 37
