VLM502 Anwenderhandbuch
5 Anschlüsse
Steckverbinder dürfen nicht unter Spannung gesteckt oder gezogen werden. Alle Anschlussarbeiten
dürfen nur spannungslos erfolgen!
Die Auswerteeinheit VLM502 - E verfügt auf zwei Seiten über schraubbare Geräteanschlüsse.

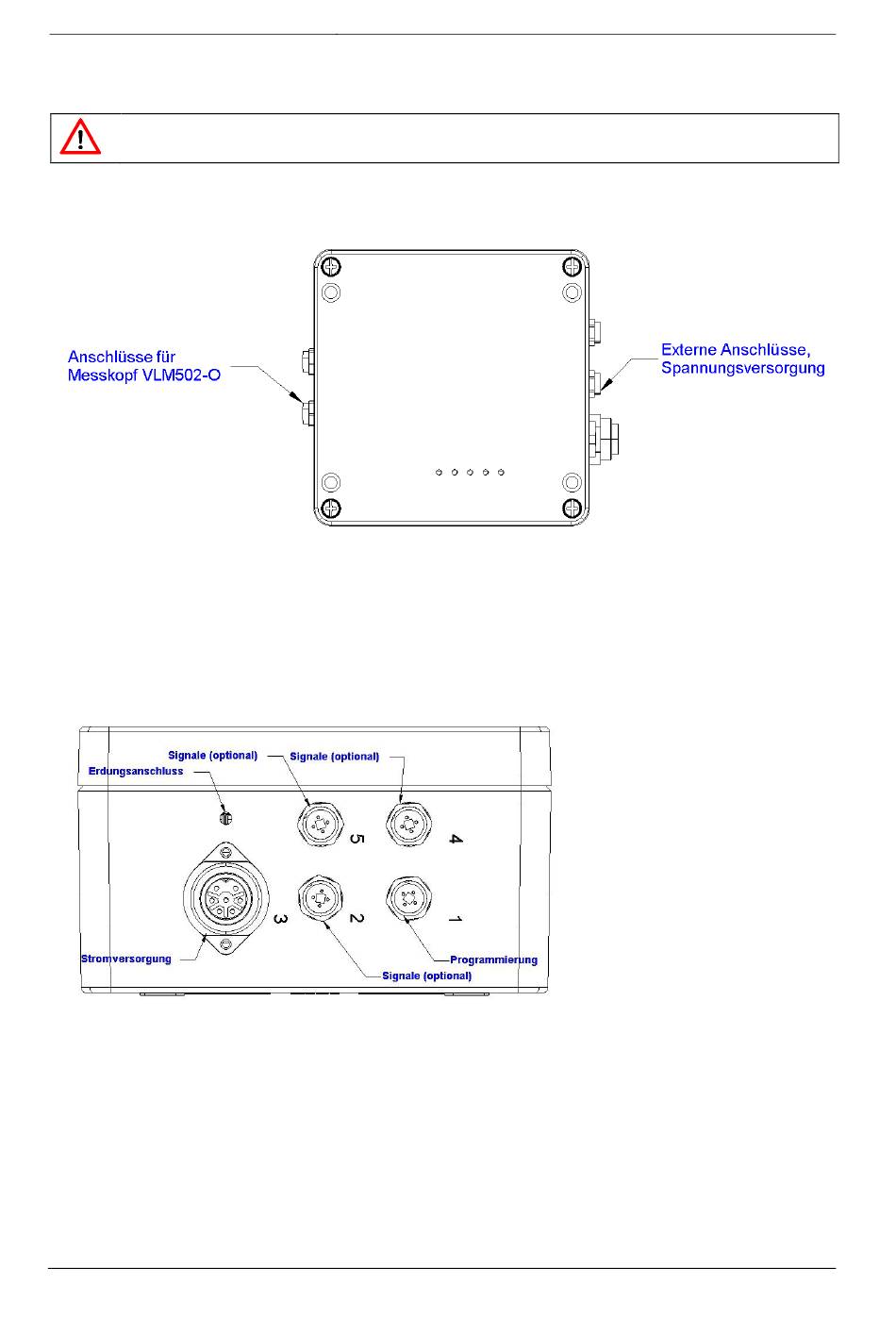

Abbildung 4: Anschlussfelder des VLM502-E

Auf der linken Seite befinden sich die Anschlüsse für die Verbindung zum Messkopf VLM502 - O. Auf der
rechten Seite befinden
Kommunikationsanschluss und weitere Anschlüsse je nach Geräteausstattung.
Abbildung 5: Externe Anschlüsse des VLM502 - E
Auf der linken Seite befinden sich vier Anschlüsse für die verschiedenen Signalgruppen zur Steuerung des
Messkopfes.
Seite 16
sich die externen Anschlüsse für die
Anschlüsse
Spannungsversorgung,
ASTECH GmbH
der
