Grundfos SCALA2 Montage- Und Betriebsanleitung Seite 14

5.7.2 Thermische Ausdehnung
Wenn Sie die SCALA2 in Anlagen mit
Warmwasserbereitern verwenden, müssen Sie
zwischen SCALA2 und dem Warmwasserbereiter ein
Rückschlagventil, ein Überdruckventil oder ein
Ausdehnungsgefäß installieren. Dadurch wird
verhindert, dass der Rückflussdruck die Druckgrenze
von 10 bar überschreitet, für die die Pumpe ausgelegt
ist.
Wird Wasser in einem geschlossenen System
erwärmt, steigt sein Volumen. In der Regel dient ein
Ausdehnungsgefäß dazu, das zusätzliche Volumen
aufzunehmen, das durch diesen Prozess
entsteht. Der kleine Behälter in der SCALA2 ist als
Antizyklusmaßnahme ausgelegt und kann nicht zur
Kompensation der Wärmeausdehnung verwendet
werden.
Beachten Sie stets die Angaben des Herstellers des
Warmwasserbereiters, da die Installationen variieren
können.
1
13
12
11
10 9 8

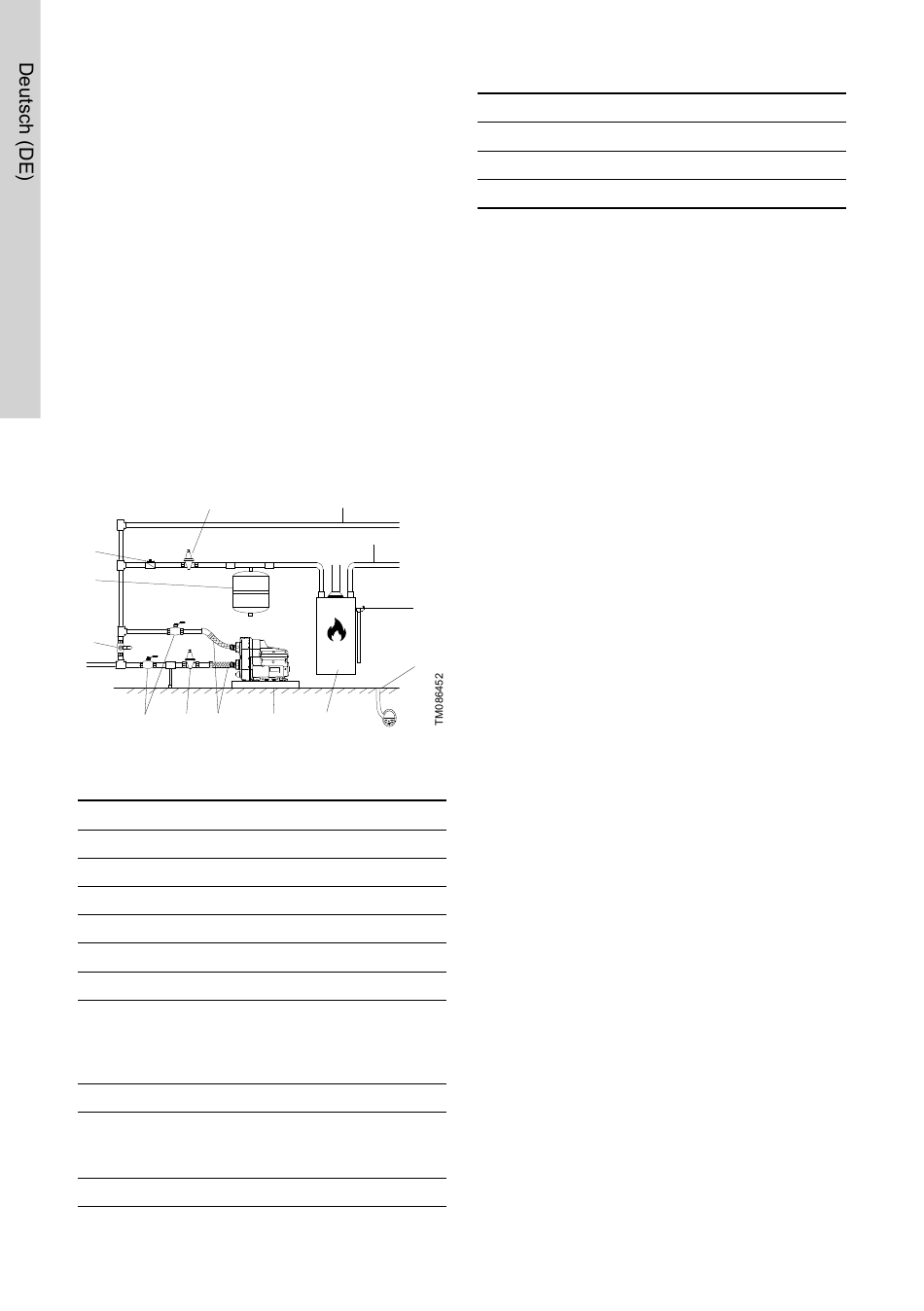

Installationsbeispiel
Pos. Beschreibung
1 Überdruckventil (optional)
2 Kaltwasser
3 Warmwasser
4 Temperatur- und Druckventil
5 Ablauf zum Abwasserkanal
6 Warmwassererzeuger
Auffangwanne Die Pumpe muss auf einem
kleinen Gestell montiert werden, damit nicht
7
über die Entlüftungsbohrungen Wasser ein-
dringen kann.
8 Elastische Schläuche
Optionales druckreduzierendes Ventil an der
9 Saugseite für den Fall, dass der Zulaufdruck
10 bar (145 psi) übersteigt.
10 Absperrventile
14
2
3
4
5
7 6
Pos. Beschreibung
11 Bypassventil
12 Ausdehnungsgefäß
13 Rückschlagventil
