5.7 Installationsbeispiele
Fittings, Schläuche und Ventile sind nicht im
Lieferumfang der Pumpe enthalten.
Es wird empfohlen, die Installationsbeispiele in den
Abschnitten „Druckerhöhung des Leitungswassers
aus dem kommunalen Versorgungsnetz" bis „Aus
einem Süßwasserbehälter fördern" zu befolgen.
Die Installation ist in Übereinstimmung mit
den örtlich geltenden Vorschriften
auszuführen.
Weitere Informationen
5.7.1 Druckerhöhung des Leitungswassers aus dem
kommunalen Versorgungsnetz
5.7.3 Ansaugung aus einem Brunnen
5.7.4 Ansaugung aus einem Süßwasserbehälter
5.7.5 Länge der Zulaufleitung
5.7.1 Druckerhöhung des Leitungswassers aus
dem kommunalen Versorgungsnetz
In einigen Ländern ist die Druckerhöhung
beim Wasser aus dem kommunalen
Versorgungsnetz verboten. Bitte beachten
Sie die örtlich geltenden Vorschriften zu
dieser Anwendung.
2
7 3
10
5
3

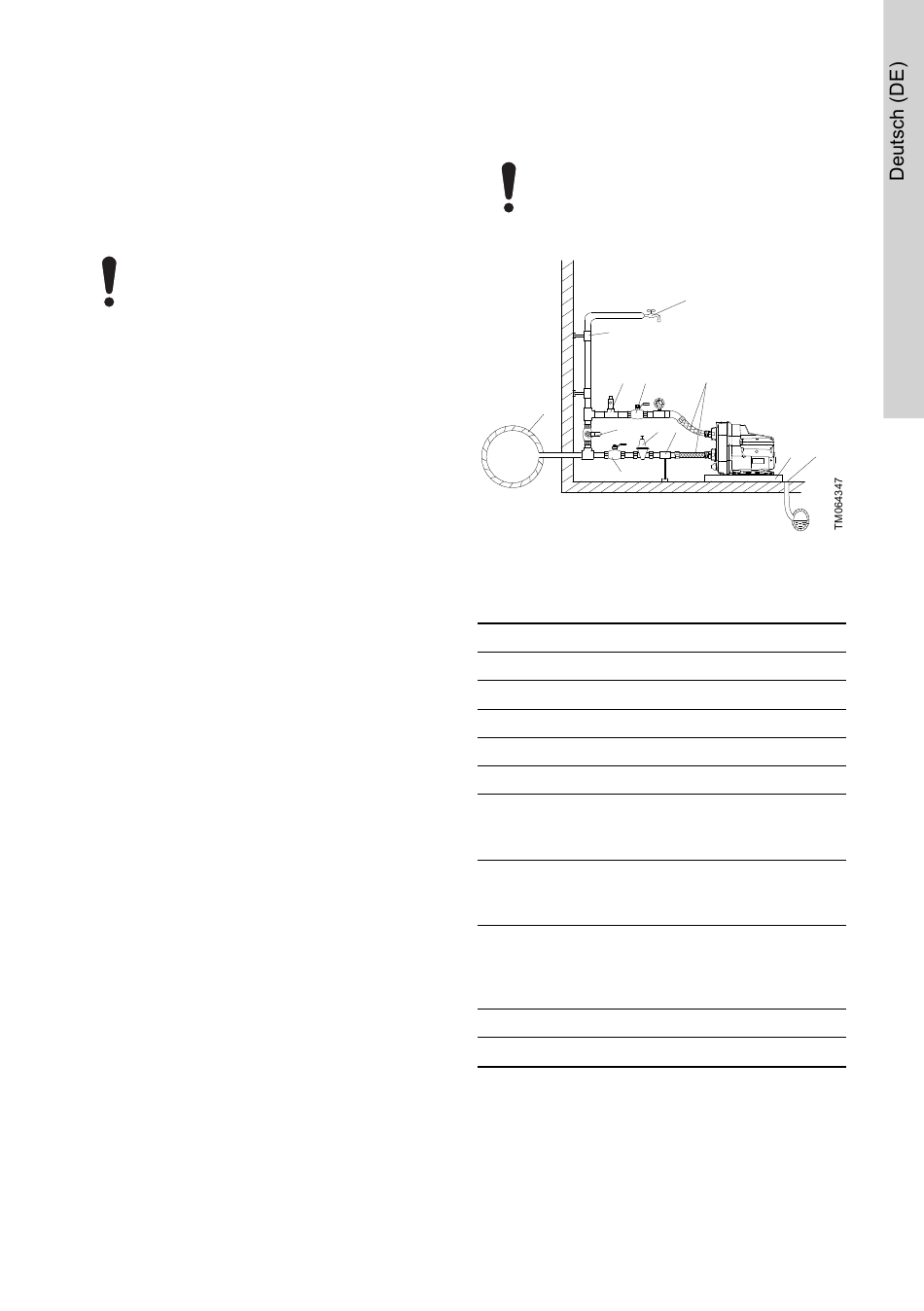

Druckerhöhung des Leitungswassers aus dem
kommunalen Versorgungsnetz mit der SCALA2
Pos. Beschreibung
1 Höchstgelegene Zapfstelle
2 Rohrhalter und Rohrstützen
3 Absperrventile
4 Flexible Schläuche
5 Bypassventil
Optionales Druckminderventil auf der Einlass-
6 seite, falls der Eingangsdruck 10 bar (145 psi)
übersteigen kann.
Optionales Überströmventil auf der Auslass-
7 seite, falls der Druck 10 bar (145 psi) überstei-
gen kann.
Auffangwanne. Die Pumpe sollte auf einem
kleinen Gestell montiert werden, damit über
8
die Entlüftungsbohrungen kein Wasser ein-
dringen kann.
9 Ablauf zum Abwasserkanal
10 Wasserversorgungsleitung
1
4
6 2
9
8
