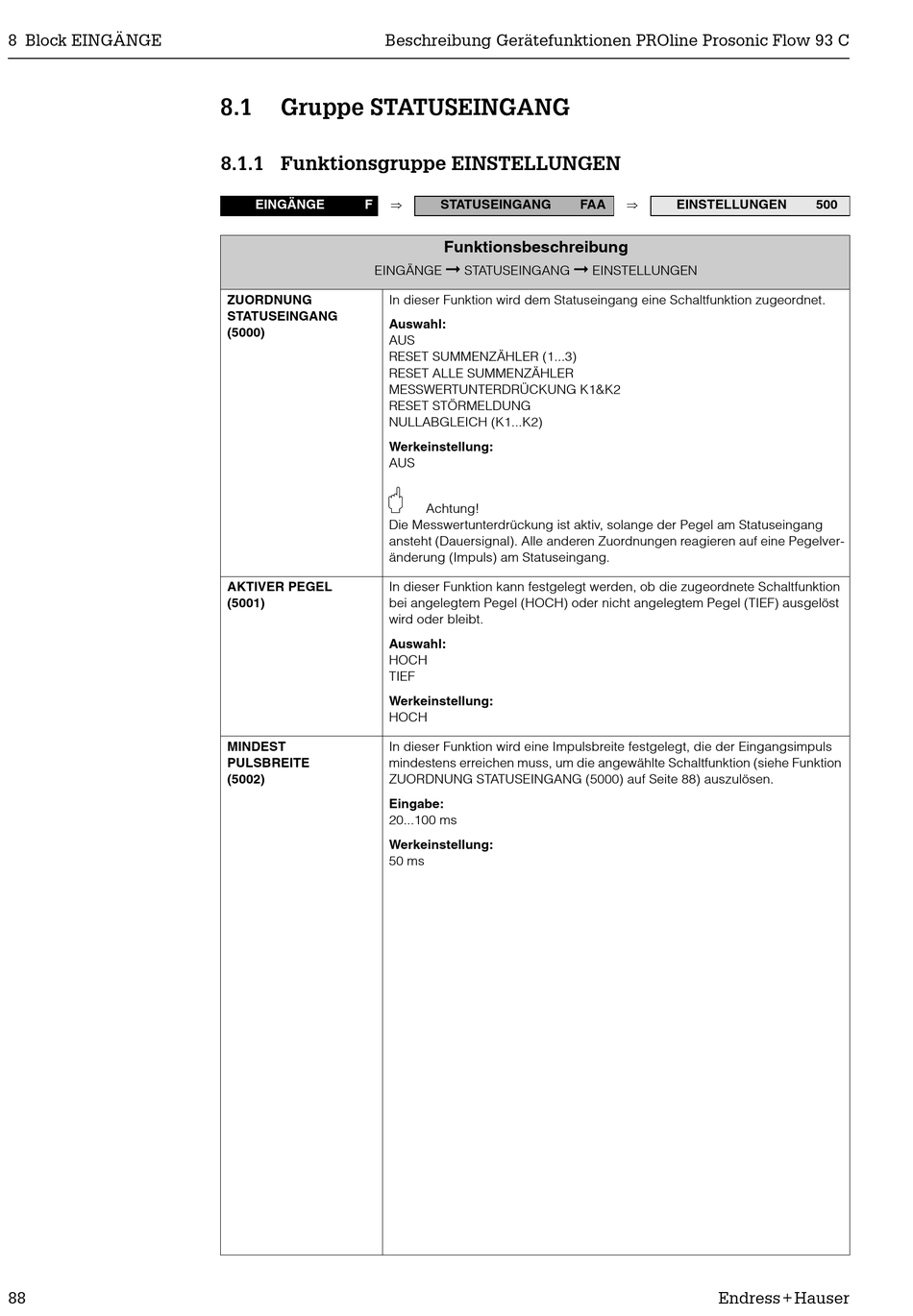

Gruppe Statuseingang; Funktionsgruppe Einstellungen - Endress+Hauser PROline prosonic flow 93 C Beschreibung Gerätefunktionen

8 Block EINGÄNGE
88
Beschreibung Gerätefunktionen PROline Prosonic Flow 93 C
8.1

Gruppe STATUSEINGANG

8.1.1 Funktionsgruppe EINSTELLUNGEN

Ÿ
EINGÄNGE F
EINGÄNGE
ZUORDNUNG In dieser Funktion wird dem Statuseingang eine Schaltfunktion zugeordnet.
STATUSEINGANG
Auswahl:
(5000)
AUS
RESET SUMMENZÄHLER (1...3)
RESET ALLE SUMMENZÄHLER
MESSWERTUNTERDRÜCKUNG K1&K2
RESET STÖRMELDUNG
NULLABGLEICH (K1...K2)
Werkeinstellung:
AUS
"
Die Messwertunterdrückung ist aktiv, solange der Pegel am Statuseingang
ansteht (Dauersignal). Alle anderen Zuordnungen reagieren auf eine Pegelver-
änderung (Impuls) am Statuseingang.
AKTIVER PEGEL In dieser Funktion kann festgelegt werden, ob die zugeordnete Schaltfunktion
(5001) bei angelegtem Pegel (HOCH) oder nicht angelegtem Pegel (TIEF) ausgelöst
wird oder bleibt.
Auswahl:
HOCH
TIEF
Werkeinstellung:
HOCH
MINDEST In dieser Funktion wird eine Impulsbreite festgelegt, die der Eingangsimpuls
PULSBREITE mindestens erreichen muss, um die angewählte Schaltfunktion (siehe Funktion
(5002) ZUORDNUNG STATUSEINGANG (5000) auf Seite 88) auszulösen.
Eingabe:
20...100 ms
Werkeinstellung:
50 ms
STATUSEINGANG FAA
Funktionsbeschreibung
© ©
STATUSEINGANG EINSTELLUNGEN
Achtung!
Ÿ
EINSTELLUNGEN
Endress+Hauser
500
