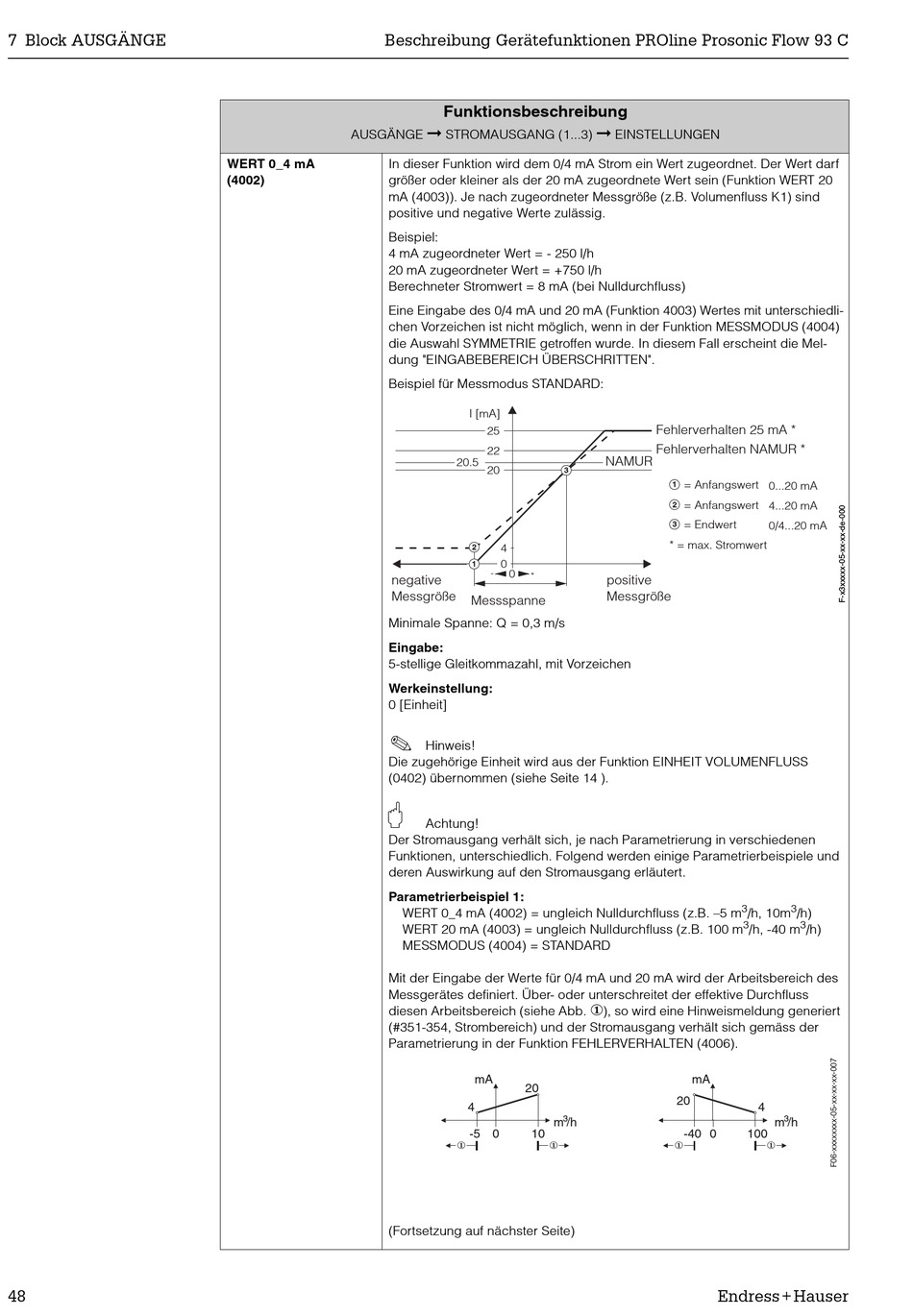

Beschreibung Gerätefunktionen PROline Prosonic Flow 93 C
AUSGÄNGE
WERT 0_4 mA In dieser Funktion wird dem 0/4 mA Strom ein Wert zugeordnet. Der Wert darf
(4002) größer oder kleiner als der 20 mA zugeordnete Wert sein (Funktion WERT 20
mA (4003)). Je nach zugeordneter Messgröße (z.B. Volumenfluss K1) sind
positive und negative Werte zulässig.
Beispiel:
4 mA zugeordneter Wert = - 250 l/h
20 mA zugeordneter Wert = +750 l/h
Berechneter Stromwert = 8 mA (bei Nulldurchfluss)
Eine Eingabe des 0/4 mA und 20 mA (Funktion 4003) Wertes mit unterschiedli-
chen Vorzeichen ist nicht möglich, wenn in der Funktion MESSMODUS (4004)
die Auswahl SYMMETRIE getroffen wurde. In diesem Fall erscheint die Mel-
dung "EINGABEBEREICH ÜBERSCHRITTEN".
Beispiel für Messmodus STANDARD:
negative
Messgröße
Minimale Spanne: Q = 0,3 m/s
Eingabe:
5-stellige Gleitkommazahl, mit Vorzeichen
Werkeinstellung:
0 [Einheit]
!
Die zugehörige Einheit wird aus der Funktion EINHEIT VOLUMENFLUSS
(0402) übernommen (siehe Seite 14 ).
"
Der Stromausgang verhält sich, je nach Parametrierung in verschiedenen
Funktionen, unterschiedlich. Folgend werden einige Parametrierbeispiele und
deren Auswirkung auf den Stromausgang erläutert.
Parametrierbeispiel 1:
Mit der Eingabe der Werte für 0/4 mA und 20 mA wird der Arbeitsbereich des
Messgerätes definiert. Über- oder unterschreitet der effektive Durchfluss
diesen Arbeitsbereich (siehe Abb.
(#351-354, Strombereich) und der Stromausgang verhält sich gemäss der
Parametrierung in der Funktion FEHLERVERHALTEN (4006).
(Fortsetzung auf nächster Seite)
Funktionsbeschreibung
©
STROMAUSGANG (1...3)
I [mA]
25
22
20.5
20
3
2 4
0
1
0
Messspanne
Hinweis!
Achtung!
WERT 0_4 mA (4002) = ungleich Nulldurchfluss (z.B. –5 m
WERT 20 mA (4003) = ungleich Nulldurchfluss (z.B. 100 m
MESSMODUS (4004) = STANDARD
mA
20
4
3
m /h
-5 0 10
x x
©
EINSTELLUNGEN
Fehlerverhalten 25 mA *
Fehlerverhalten NAMUR *
NAMUR
= Anfangswert 0...20 mA
1
= Anfangswert 4...20 mA
2
3 = Endwert
* = max. Stromwert
positive
Messgröße
3
/h, 10m
3
/h, -40 m
x
), so wird eine Hinweismeldung generiert
mA
20
4
-40 0 100
x
