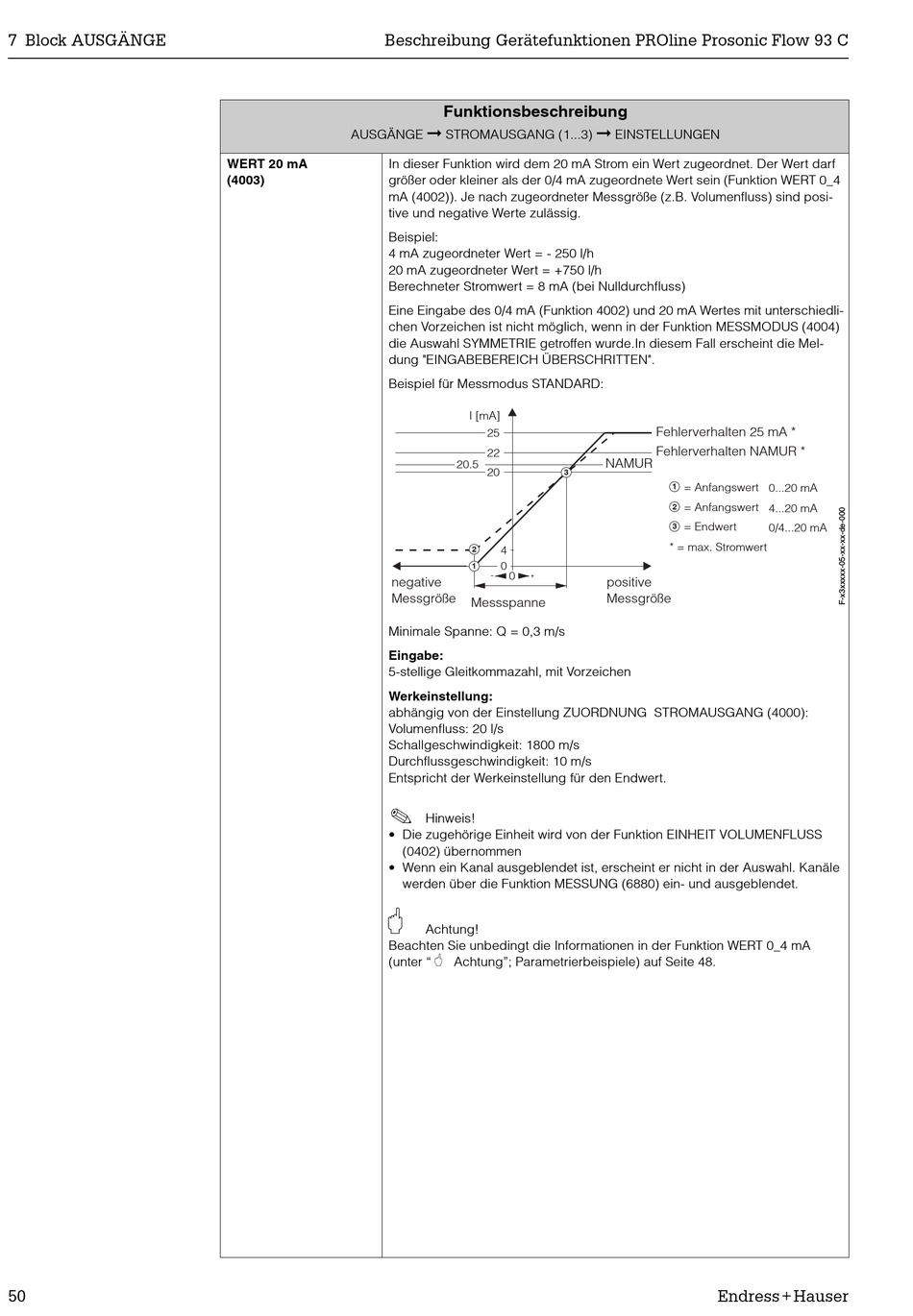

Endress+Hauser PROline prosonic flow 93 C Beschreibung Gerätefunktionen Seite 50

7 Block AUSGÄNGE
50
Beschreibung Gerätefunktionen PROline Prosonic Flow 93 C
AUSGÄNGE
WERT 20 mA In dieser Funktion wird dem 20 mA Strom ein Wert zugeordnet. Der Wert darf
(4003) größer oder kleiner als der 0/4 mA zugeordnete Wert sein (Funktion WERT 0_4
mA (4002)). Je nach zugeordneter Messgröße (z.B. Volumenfluss) sind posi-
tive und negative Werte zulässig.
Beispiel:
4 mA zugeordneter Wert = - 250 l/h
20 mA zugeordneter Wert = +750 l/h
Berechneter Stromwert = 8 mA (bei Nulldurchfluss)
Eine Eingabe des 0/4 mA (Funktion 4002) und 20 mA Wertes mit unterschiedli-
chen Vorzeichen ist nicht möglich, wenn in der Funktion MESSMODUS (4004)
die Auswahl SYMMETRIE getroffen wurde.In diesem Fall erscheint die Mel-
dung "EINGABEBEREICH ÜBERSCHRITTEN".
Beispiel für Messmodus STANDARD:
negative
Messgröße
Minimale Spanne: Q = 0,3 m/s
Eingabe:
5-stellige Gleitkommazahl, mit Vorzeichen
Werkeinstellung:
abhängig von der Einstellung ZUORDNUNG STROMAUSGANG (4000):
Volumenfluss: 20 l/s
Schallgeschwindigkeit: 1800 m/s
Durchflussgeschwindigkeit: 10 m/s
Entspricht der Werkeinstellung für den Endwert.
!
• Die zugehörige Einheit wird von der Funktion EINHEIT VOLUMENFLUSS
• Wenn ein Kanal ausgeblendet ist, erscheint er nicht in der Auswahl. Kanäle
"
Beachten Sie unbedingt die Informationen in der Funktion WERT 0_4 mA
(unter "
Funktionsbeschreibung
©
STROMAUSGANG (1...3)
I [mA]
25
22
20.5
20
3
2 4
0
1
0
Messspanne
Hinweis!
(0402) übernommen
werden über die Funktion MESSUNG (6880) ein- und ausgeblendet.
Achtung!
"
Achtung"; Parametrierbeispiele) auf Seite 48.
©
EINSTELLUNGEN
Fehlerverhalten 25 mA *
Fehlerverhalten NAMUR *
NAMUR
= Anfangswert 0...20 mA
1
= Anfangswert 4...20 mA
2
3 = Endwert
* = max. Stromwert
positive
Messgröße
