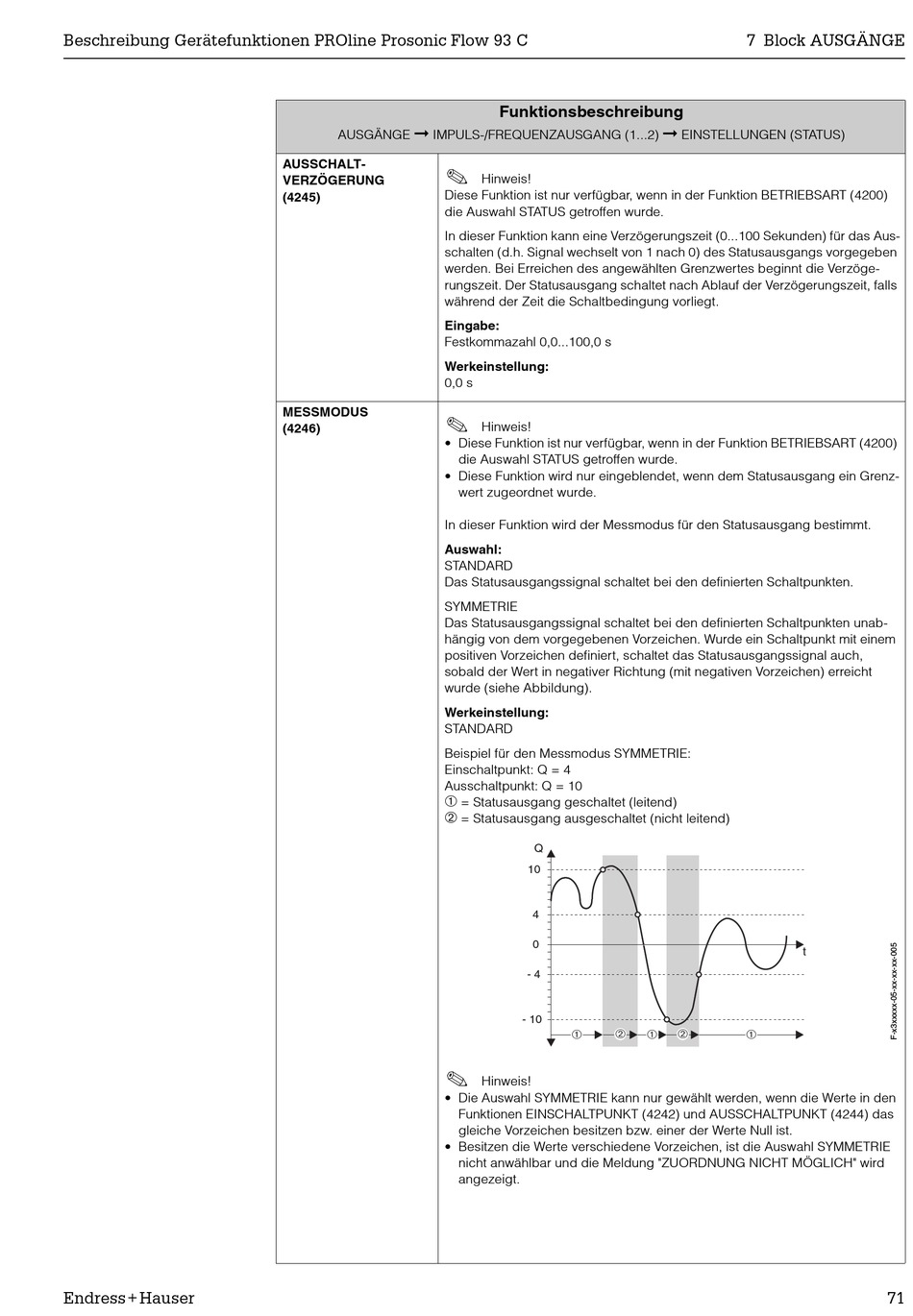

Endress+Hauser PROline prosonic flow 93 C Beschreibung Gerätefunktionen Seite 71

Beschreibung Gerätefunktionen PROline Prosonic Flow 93 C
Endress+Hauser
©
AUSGÄNGE IMPULS-/FREQUENZAUSGANG (1...2)
AUSSCHALT-
!
VERZÖGERUNG
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200)
(4245)
die Auswahl STATUS getroffen wurde.
In dieser Funktion kann eine Verzögerungszeit (0...100 Sekunden) für das Aus-
schalten (d.h. Signal wechselt von 1 nach 0) des Statusausgangs vorgegeben
werden. Bei Erreichen des angewählten Grenzwertes beginnt die Verzöge-
rungszeit. Der Statusausgang schaltet nach Ablauf der Verzögerungszeit, falls
während der Zeit die Schaltbedingung vorliegt.
Eingabe:
Festkommazahl 0,0...100,0 s
Werkeinstellung:
0,0 s
MESSMODUS
!
(4246)
• Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200)
• Diese Funktion wird nur eingeblendet, wenn dem Statusausgang ein Grenz-
In dieser Funktion wird der Messmodus für den Statusausgang bestimmt.
Auswahl:
STANDARD
Das Statusausgangssignal schaltet bei den definierten Schaltpunkten.
SYMMETRIE
Das Statusausgangssignal schaltet bei den definierten Schaltpunkten unab-
hängig von dem vorgegebenen Vorzeichen. Wurde ein Schaltpunkt mit einem
positiven Vorzeichen definiert, schaltet das Statusausgangssignal auch,
sobald der Wert in negativer Richtung (mit negativen Vorzeichen) erreicht
wurde (siehe Abbildung).
Werkeinstellung:
STANDARD
Beispiel für den Messmodus SYMMETRIE:
Einschaltpunkt: Q = 4
Ausschaltpunkt: Q = 10
➀
➁
!
• Die Auswahl SYMMETRIE kann nur gewählt werden, wenn die Werte in den
• Besitzen die Werte verschiedene Vorzeichen, ist die Auswahl SYMMETRIE
Funktionsbeschreibung
Hinweis!
Hinweis!
die Auswahl STATUS getroffen wurde.
wert zugeordnet wurde.
= Statusausgang geschaltet (leitend)
= Statusausgang ausgeschaltet (nicht leitend)
Q
10
4
0
- 4
- 10
➁
➀
Hinweis!
Funktionen EINSCHALTPUNKT (4242) und AUSSCHALTPUNKT (4244) das
gleiche Vorzeichen besitzen bzw. einer der Werte Null ist.
nicht anwählbar und die Meldung "ZUORDNUNG NICHT MÖGLICH" wird
angezeigt.
7 Block AUSGÄNGE
©
EINSTELLUNGEN (STATUS)
t
➀ ➁ ➀
