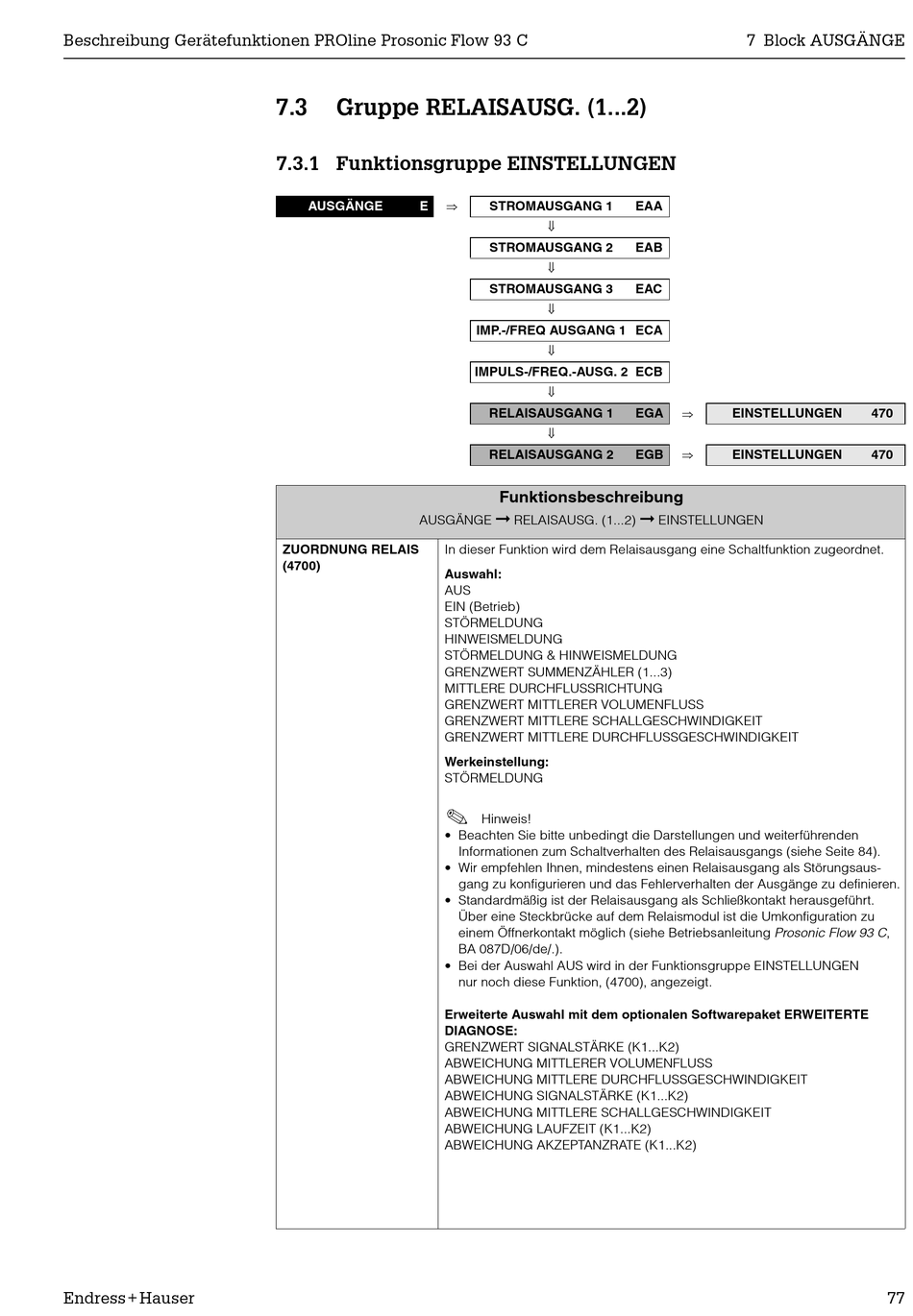

Beschreibung Gerätefunktionen PROline Prosonic Flow 93 C
Endress+Hauser
7.3

Gruppe RELAISAUSG. (1...2)

7.3.1 Funktionsgruppe EINSTELLUNGEN

Ÿ
AUSGÄNGE E
AUSGÄNGE
ZUORDNUNG RELAIS In dieser Funktion wird dem Relaisausgang eine Schaltfunktion zugeordnet.
(4700)
Auswahl:
AUS
EIN (Betrieb)
STÖRMELDUNG
HINWEISMELDUNG
STÖRMELDUNG & HINWEISMELDUNG
GRENZWERT SUMMENZÄHLER (1...3)
MITTLERE DURCHFLUSSRICHTUNG
GRENZWERT MITTLERER VOLUMENFLUSS
GRENZWERT MITTLERE SCHALLGESCHWINDIGKEIT
GRENZWERT MITTLERE DURCHFLUSSGESCHWINDIGKEIT
Werkeinstellung:
STÖRMELDUNG
!
• Beachten Sie bitte unbedingt die Darstellungen und weiterführenden
• Wir empfehlen Ihnen, mindestens einen Relaisausgang als Störungsaus-
• Standardmäßig ist der Relaisausgang als Schließkontakt herausgeführt.
• Bei der Auswahl AUS wird in der Funktionsgruppe EINSTELLUNGEN
Erweiterte Auswahl mit dem optionalen Softwarepaket ERWEITERTE
DIAGNOSE:
GRENZWERT SIGNALSTÄRKE (K1...K2)
ABWEICHUNG MITTLERER VOLUMENFLUSS
ABWEICHUNG MITTLERE DURCHFLUSSGESCHWINDIGKEIT
ABWEICHUNG SIGNALSTÄRKE (K1...K2)
ABWEICHUNG MITTLERE SCHALLGESCHWINDIGKEIT
ABWEICHUNG LAUFZEIT (K1...K2)
ABWEICHUNG AKZEPTANZRATE (K1...K2)
STROMAUSGANG 1
STROMAUSGANG 2
STROMAUSGANG 3
IMP.-/FREQ AUSGANG 1 ECA
IMPULS-/FREQ.-AUSG. 2 ECB
RELAISAUSGANG 1
RELAISAUSGANG 2
Funktionsbeschreibung
©
RELAISAUSG. (1...2)
Hinweis!
Informationen zum Schaltverhalten des Relaisausgangs (siehe Seite 84).
gang zu konfigurieren und das Fehlerverhalten der Ausgänge zu definieren.
Über eine Steckbrücke auf dem Relaismodul ist die Umkonfiguration zu
einem Öffnerkontakt möglich (siehe Betriebsanleitung Prosonic Flow 93 C,
BA 087D/06/de/.).
nur noch diese Funktion, (4700), angezeigt.
7 Block AUSGÄNGE
EAA
EAB
EAC
Ÿ
EGA EINSTELLUNGEN
Ÿ
EGB EINSTELLUNGEN
©
EINSTELLUNGEN
470
470
77
