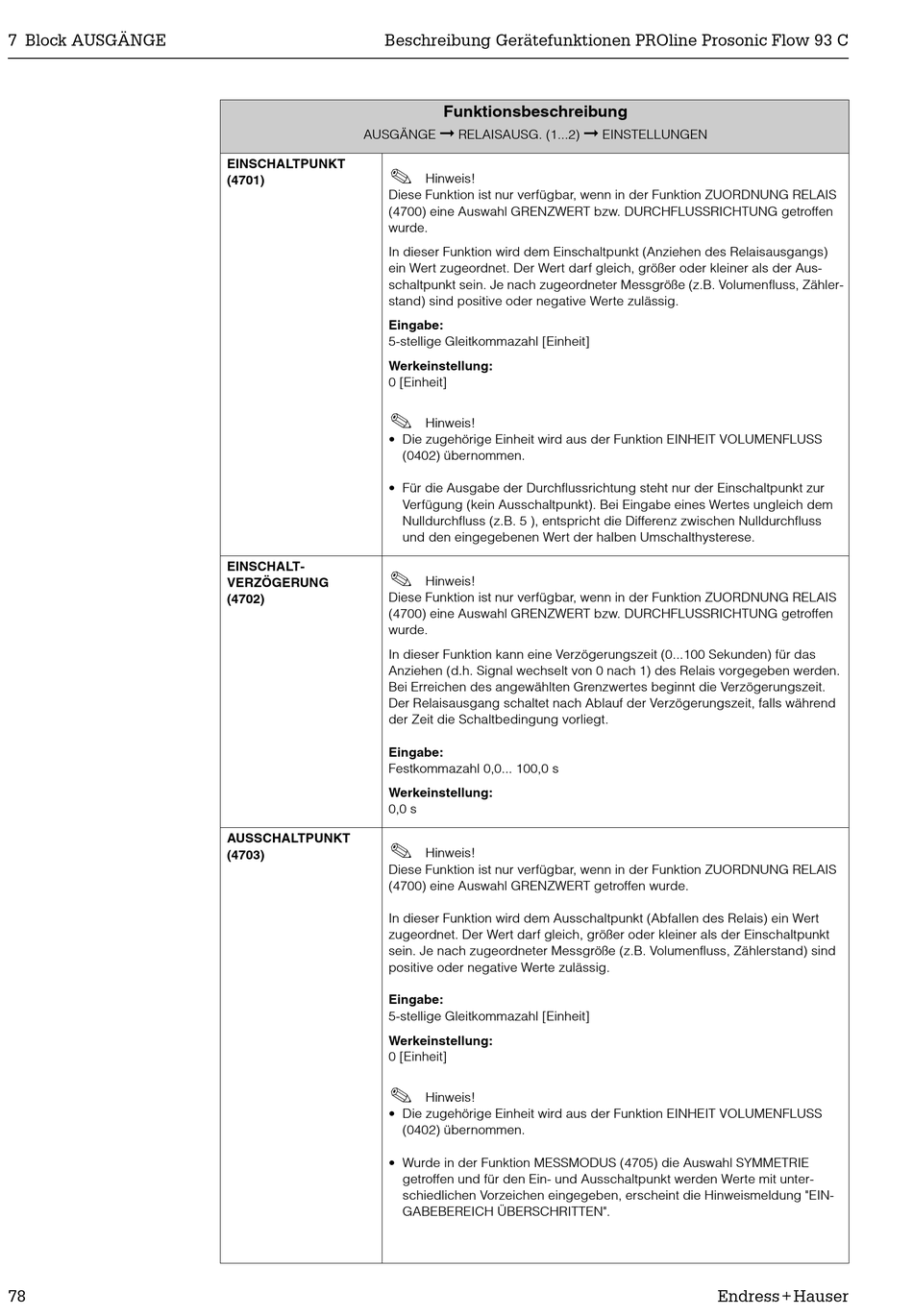

Endress+Hauser PROline prosonic flow 93 C Beschreibung Gerätefunktionen Seite 78

7 Block AUSGÄNGE
78
Beschreibung Gerätefunktionen PROline Prosonic Flow 93 C
AUSGÄNGE
EINSCHALTPUNKT
!
(4701)
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG RELAIS
(4700) eine Auswahl GRENZWERT bzw. DURCHFLUSSRICHTUNG getroffen
wurde.
In dieser Funktion wird dem Einschaltpunkt (Anziehen des Relaisausgangs)
ein Wert zugeordnet. Der Wert darf gleich, größer oder kleiner als der Aus-
schaltpunkt sein. Je nach zugeordneter Messgröße (z.B. Volumenfluss, Zähler-
stand) sind positive oder negative Werte zulässig.
Eingabe:
5-stellige Gleitkommazahl [Einheit]
Werkeinstellung:
0 [Einheit]
!
• Die zugehörige Einheit wird aus der Funktion EINHEIT VOLUMENFLUSS
• Für die Ausgabe der Durchflussrichtung steht nur der Einschaltpunkt zur
EINSCHALT-
!
VERZÖGERUNG
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG RELAIS
(4702)
(4700) eine Auswahl GRENZWERT bzw. DURCHFLUSSRICHTUNG getroffen
wurde.
In dieser Funktion kann eine Verzögerungszeit (0...100 Sekunden) für das
Anziehen (d.h. Signal wechselt von 0 nach 1) des Relais vorgegeben werden.
Bei Erreichen des angewählten Grenzwertes beginnt die Verzögerungszeit.
Der Relaisausgang schaltet nach Ablauf der Verzögerungszeit, falls während
der Zeit die Schaltbedingung vorliegt.
Eingabe:
Festkommazahl 0,0... 100,0 s
Werkeinstellung:
0,0 s
AUSSCHALTPUNKT
!
(4703)
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG RELAIS
(4700) eine Auswahl GRENZWERT getroffen wurde.
In dieser Funktion wird dem Ausschaltpunkt (Abfallen des Relais) ein Wert
zugeordnet. Der Wert darf gleich, größer oder kleiner als der Einschaltpunkt
sein. Je nach zugeordneter Messgröße (z.B. Volumenfluss, Zählerstand) sind
positive oder negative Werte zulässig.
Eingabe:
5-stellige Gleitkommazahl [Einheit]
Werkeinstellung:
0 [Einheit]
!
• Die zugehörige Einheit wird aus der Funktion EINHEIT VOLUMENFLUSS
• Wurde in der Funktion MESSMODUS (4705) die Auswahl SYMMETRIE
Funktionsbeschreibung
©
RELAISAUSG. (1...2)
Hinweis!
Hinweis!
(0402) übernommen.
Verfügung (kein Ausschaltpunkt). Bei Eingabe eines Wertes ungleich dem
Nulldurchfluss (z.B. 5 ), entspricht die Differenz zwischen Nulldurchfluss
und den eingegebenen Wert der halben Umschalthysterese.
Hinweis!
Hinweis!
Hinweis!
(0402) übernommen.
getroffen und für den Ein- und Ausschaltpunkt werden Werte mit unter-
schiedlichen Vorzeichen eingegeben, erscheint die Hinweismeldung "EIN-
GABEBEREICH ÜBERSCHRITTEN".
©
EINSTELLUNGEN
