Beschreibung Gerätefunktionen PROline Prosonic Flow 93 C
Endress+Hauser

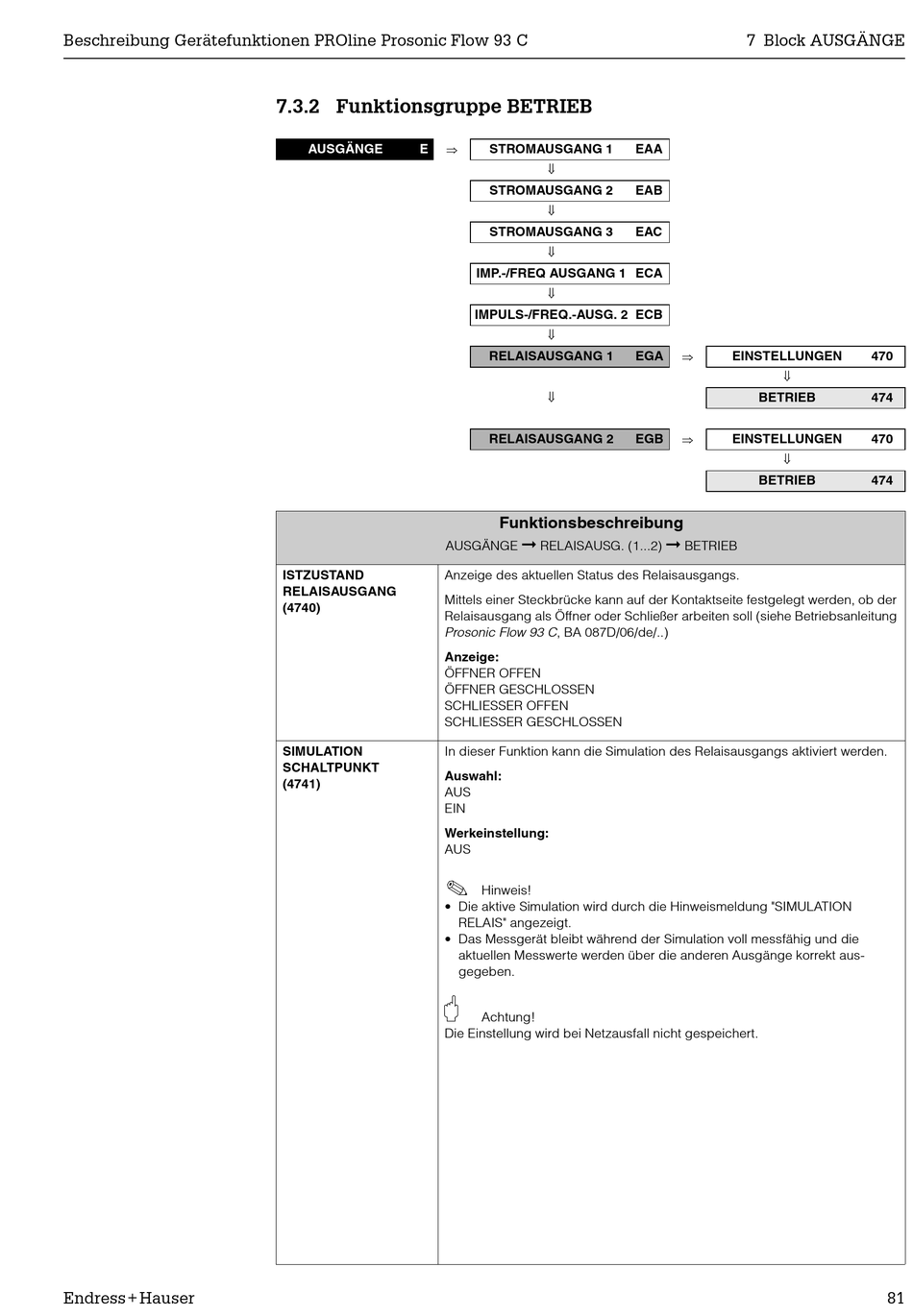

7.3.2 Funktionsgruppe BETRIEB
Ÿ
AUSGÄNGE E
AUSGÄNGE
ISTZUSTAND Anzeige des aktuellen Status des Relaisausgangs.
RELAISAUSGANG
Mittels einer Steckbrücke kann auf der Kontaktseite festgelegt werden, ob der
(4740)
Relaisausgang als Öffner oder Schließer arbeiten soll (siehe Betriebsanleitung
Prosonic Flow 93 C, BA 087D/06/de/..)
Anzeige:
ÖFFNER OFFEN
ÖFFNER GESCHLOSSEN
SCHLIESSER OFFEN
SCHLIESSER GESCHLOSSEN
SIMULATION In dieser Funktion kann die Simulation des Relaisausgangs aktiviert werden.
SCHALTPUNKT
Auswahl:
(4741)
AUS
EIN
Werkeinstellung:
AUS
!
• Die aktive Simulation wird durch die Hinweismeldung "SIMULATION
• Das Messgerät bleibt während der Simulation voll messfähig und die
"
Die Einstellung wird bei Netzausfall nicht gespeichert.
STROMAUSGANG 1
STROMAUSGANG 2
STROMAUSGANG 3
IMP.-/FREQ AUSGANG 1 ECA
IMPULS-/FREQ.-AUSG. 2 ECB
RELAISAUSGANG 1
RELAISAUSGANG 2
Funktionsbeschreibung
©
RELAISAUSG. (1...2)
Hinweis!
RELAIS" angezeigt.
aktuellen Messwerte werden über die anderen Ausgänge korrekt aus-
gegeben.
Achtung!
7 Block AUSGÄNGE
EAA
EAB
EAC
Ÿ
EGA EINSTELLUNGEN
BETRIEB
Ÿ
EGB EINSTELLUNGEN
BETRIEB
©
BETRIEB
470
474
470
474
