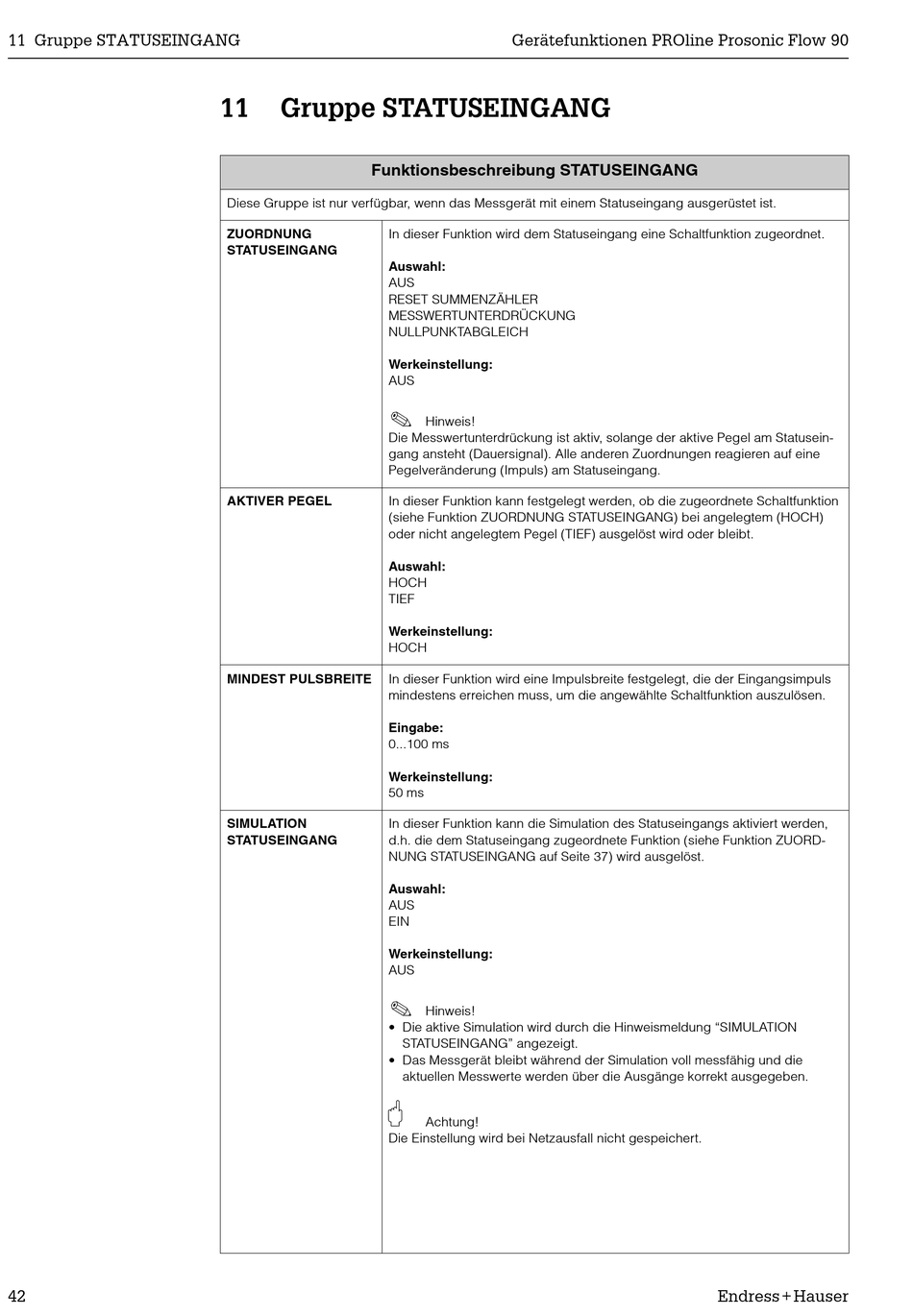

Gruppe Statuseingang - Endress+Hauser PROline prosonic flow 90 Beschreibung Gerätefunktionen

11 Gruppe STATUSEINGANG

42
11 Gruppe STATUSEINGANG
Funktionsbeschreibung STATUSEINGANG
Diese Gruppe ist nur verfügbar, wenn das Messgerät mit einem Statuseingang ausgerüstet ist.
ZUORDNUNG In dieser Funktion wird dem Statuseingang eine Schaltfunktion zugeordnet.
STATUSEINGANG
Auswahl:
AUS
RESET SUMMENZÄHLER
MESSWERTUNTERDRÜCKUNG
NULLPUNKTABGLEICH
Werkeinstellung:
AUS
!
Die Messwertunterdrückung ist aktiv, solange der aktive Pegel am Statusein-
gang ansteht (Dauersignal). Alle anderen Zuordnungen reagieren auf eine
Pegelveränderung (Impuls) am Statuseingang.
AKTIVER PEGEL In dieser Funktion kann festgelegt werden, ob die zugeordnete Schaltfunktion
(siehe Funktion ZUORDNUNG STATUSEINGANG) bei angelegtem (HOCH)
oder nicht angelegtem Pegel (TIEF) ausgelöst wird oder bleibt.
Auswahl:
HOCH
TIEF
Werkeinstellung:
HOCH
MINDEST PULSBREITE In dieser Funktion wird eine Impulsbreite festgelegt, die der Eingangsimpuls
mindestens erreichen muss, um die angewählte Schaltfunktion auszulösen.
Eingabe:
0...100 ms
Werkeinstellung:
50 ms
SIMULATION In dieser Funktion kann die Simulation des Statuseingangs aktiviert werden,
STATUSEINGANG d.h. die dem Statuseingang zugeordnete Funktion (siehe Funktion ZUORD-
NUNG STATUSEINGANG auf Seite 37) wird ausgelöst.
Auswahl:
AUS
EIN
Werkeinstellung:
AUS
!
• Die aktive Simulation wird durch die Hinweismeldung "SIMULATION
• Das Messgerät bleibt während der Simulation voll messfähig und die
"
Die Einstellung wird bei Netzausfall nicht gespeichert.
Gerätefunktionen PROline Prosonic Flow 90
Hinweis!
Hinweis!
STATUSEINGANG" angezeigt.
aktuellen Messwerte werden über die Ausgänge korrekt ausgegeben.
Achtung!
Endress+Hauser
