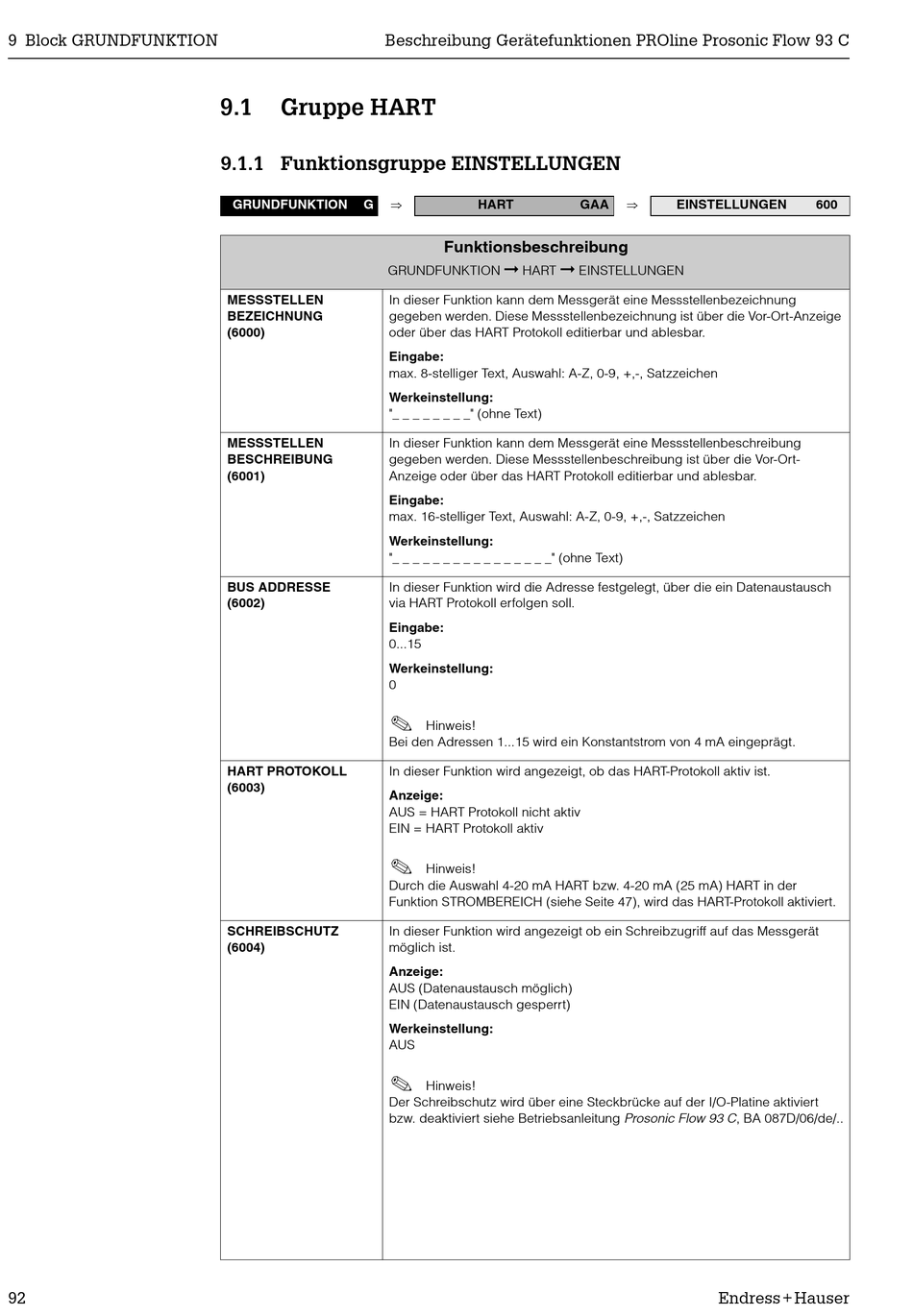

Endress+Hauser PROline prosonic flow 93 C Beschreibung Gerätefunktionen Seite 92

9 Block GRUNDFUNKTION
92
Beschreibung Gerätefunktionen PROline Prosonic Flow 93 C
9.1 Gruppe HART
9.1.1 Funktionsgruppe EINSTELLUNGEN
Ÿ
GRUNDFUNKTION G
GRUNDFUNKTION
MESSSTELLEN In dieser Funktion kann dem Messgerät eine Messstellenbezeichnung
BEZEICHNUNG gegeben werden. Diese Messstellenbezeichnung ist über die Vor-Ort-Anzeige
(6000) oder über das HART Protokoll editierbar und ablesbar.
Eingabe:
max. 8-stelliger Text, Auswahl: A-Z, 0-9, +,-, Satzzeichen
Werkeinstellung:
"_ _ _ _ _ _ _ _" (ohne Text)
MESSSTELLEN In dieser Funktion kann dem Messgerät eine Messstellenbeschreibung
BESCHREIBUNG gegeben werden. Diese Messstellenbeschreibung ist über die Vor-Ort-
(6001) Anzeige oder über das HART Protokoll editierbar und ablesbar.
Eingabe:
max. 16-stelliger Text, Auswahl: A-Z, 0-9, +,-, Satzzeichen
Werkeinstellung:
"_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _" (ohne Text)
BUS ADDRESSE In dieser Funktion wird die Adresse festgelegt, über die ein Datenaustausch
(6002) via HART Protokoll erfolgen soll.
Eingabe:
0...15
Werkeinstellung:
0
!
Bei den Adressen 1...15 wird ein Konstantstrom von 4 mA eingeprägt.
HART PROTOKOLL In dieser Funktion wird angezeigt, ob das HART-Protokoll aktiv ist.
(6003)
Anzeige:
AUS = HART Protokoll nicht aktiv
EIN = HART Protokoll aktiv
!
Durch die Auswahl 4-20 mA HART bzw. 4-20 mA (25 mA) HART in der
Funktion STROMBEREICH (siehe Seite 47), wird das HART-Protokoll aktiviert.
SCHREIBSCHUTZ In dieser Funktion wird angezeigt ob ein Schreibzugriff auf das Messgerät
(6004) möglich ist.
Anzeige:
AUS (Datenaustausch möglich)
EIN (Datenaustausch gesperrt)
Werkeinstellung:
AUS
!
Der Schreibschutz wird über eine Steckbrücke auf der I/O-Platine aktiviert
bzw. deaktiviert siehe Betriebsanleitung Prosonic Flow 93 C, BA 087D/06/de/..
HART GAA
Funktionsbeschreibung
© ©
HART EINSTELLUNGEN
Hinweis!
Hinweis!
Hinweis!
Ÿ
EINSTELLUNGEN
Endress+Hauser
600
