LI213x Binärer Füllstandsensor für Überfüllsicherungen / Leckageerkennungen nach WHG

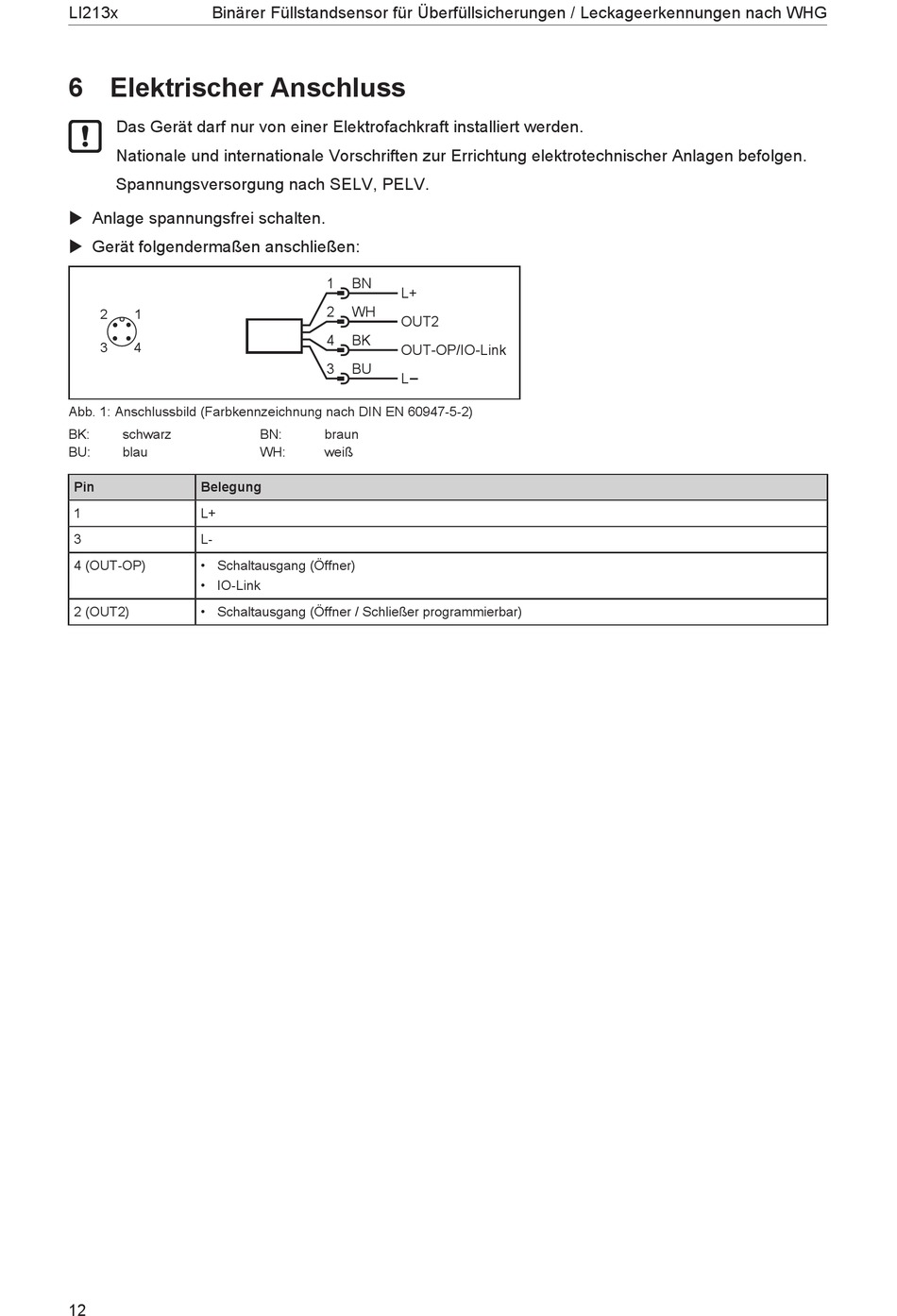

6 Elektrischer Anschluss
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen.
Spannungsversorgung nach SELV, PELV.
u Anlage spannungsfrei schalten.
u Gerät folgendermaßen anschließen:
2 1
3 4
Abb. 1: Anschlussbild (Farbkennzeichnung nach DIN EN 60947-5-2)
BK: schwarz
BU: blau
Pin Belegung
1 L+
3 L-
4 (OUT-OP) • Schaltausgang (Öffner)
• IO-Link
2 (OUT2) • Schaltausgang (Öffner / Schließer programmierbar)
12
1 BN
L+
2 WH
OUT2
4 BK
OUT-OP/IO-Link
3 BU
L
BN: braun
WH: weiß
