Betriebsanleitung
DE

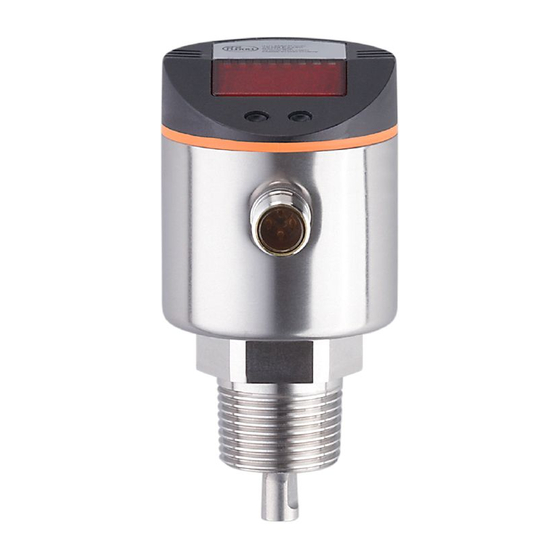

Elektronischer Füllstandsensor
LR8300

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm LR8300

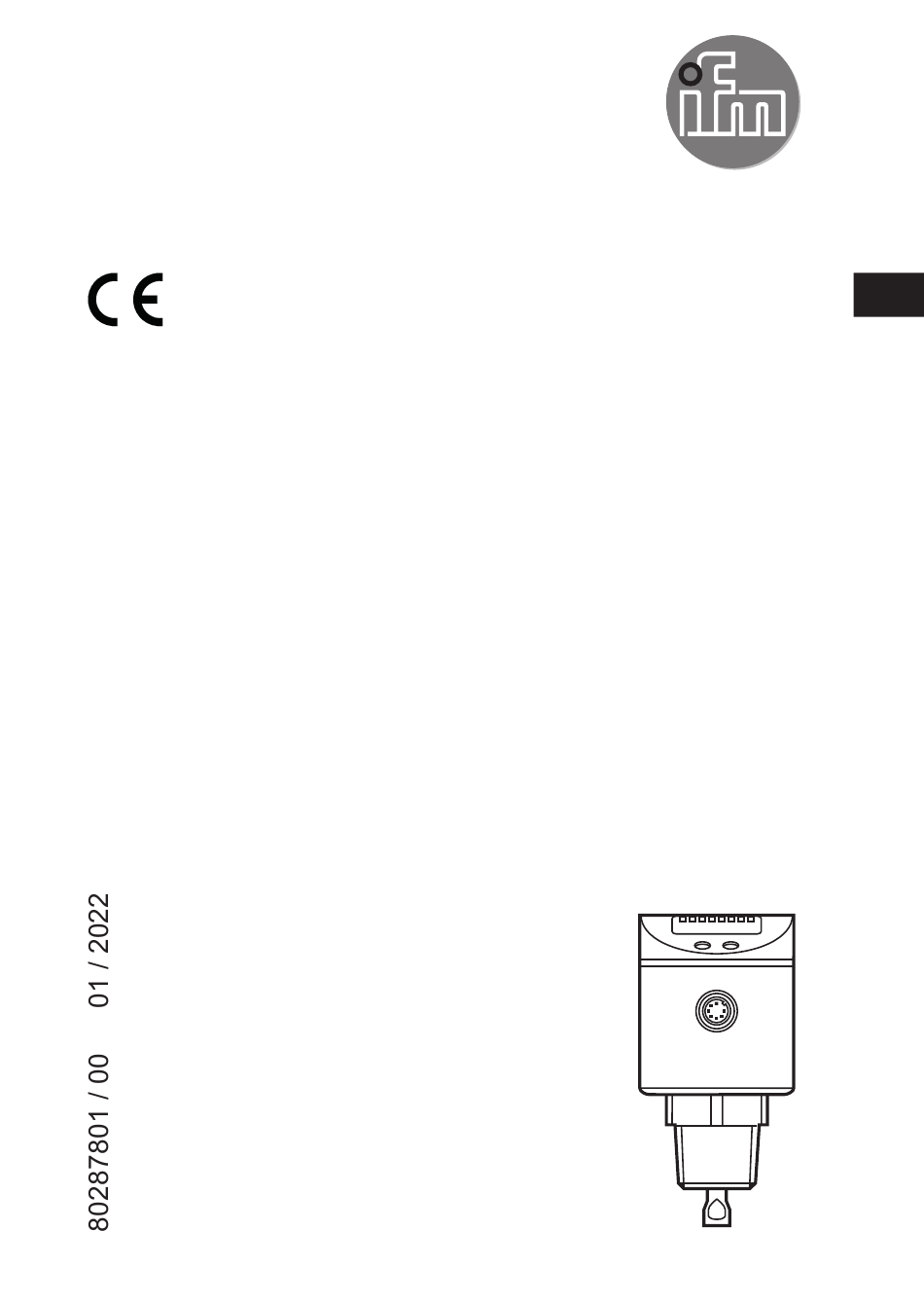

  • Seite 1 Betriebsanleitung Elektronischer Füllstandsensor LR8300...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Verwendete Symbole �������������������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 3 Lieferumfang ��������������������������������������������������������������������������������������������������������5 4 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������6 4�1 Einsatzbereich �����������������������������������������������������������������������������������������������6 4�1�1 Beschränkung des Einsatzbereichs �����������������������������������������������������7 5 Funktion ���������������������������������������������������������������������������������������������������������������8 5�1 Messprinzip����������������������������������������������������������������������������������������������������8 5�2 Gerätemerkmale ��������������������������������������������������������������������������������������������8 5�2�1 Einfache Inbetriebnahme ����������������������������������������������������������������������8 5�2�2 Anzeigefunktionen ��������������������������������������������������������������������������������9 5�2�3 Schaltfunktionen �����������������������������������������������������������������������������������9 5�2�4 Offset zur Anzeige des realen Behälterfüllstands �������������������������������10 5�2�5 Sonden für unterschiedliche Behälterhöhen ���������������������������������������10...
  • Seite 3 9�2 Menüstruktur / Binärmodus (bin = on) ���������������������������������������������������������23 9�3 Menü-Erläuterung ����������������������������������������������������������������������������������������24 10 Parametrieren ��������������������������������������������������������������������������������������������������25 10�1 Parametriervorgang allgemein ������������������������������������������������������������������25 10�2 Sondenlänge (Gerät im Auslieferungszustand) �����������������������������������������27 10�3 Anzeige konfigurieren ��������������������������������������������������������������������������������27 10�4 Auswertemodus wählen �����������������������������������������������������������������������������27 10�5 Offset einstellen �����������������������������������������������������������������������������������������28 10�6 Ausgangssignale einstellen �����������������������������������������������������������������������28 10�6�1 Ausgangsfunktion festlegen ��������������������������������������������������������������28 10�6�2 Schaltgrenzen festlegen (Hysteresefunktion) �����������������������������������28 10�6�3 Schaltgrenzen festlegen (Fensterfunktion) ���������������������������������������28...
  • Seite 4: Vorbemerkung

    1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut� - Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers�...
  • Seite 5: Lieferumfang

    E43208 140 / 55,1 E43209 160 / 63,0 E43210 Flanschplatte Größe / Prozessanschluss Bestellnummer 73 - 90 / ¾” NPT E43206 Verwenden Sie ausschließlich Sondenstäbe der ifm electronic gmbh� Bei Verwendung von Komponenten anderer Hersteller wird optimale Funktion nicht gewährleistet�...
  • Seite 6: Bestimmungsgemäße Verwendung

    4 Bestimmungsgemäße Verwendung Das Gerät erfasst kontinuierlich den Füllstand in Behältern und erzeugt Ausgangs- signale entsprechend der Parametrierung� Es stehen 4 Schaltausgänge zur Verfügung� Sie sind unabhängig voneinander parametrierbar� Zur ordnungsgemäßen Funktion benötigt das Gerät eine ausreichend große Einkoppelplatte aus Metall� Sie ist Voraussetzung dafür, dass der Mikrowellenimpuls mit optimaler Sendeleistung in den Behälter eingekop- pelt wird�...
  • Seite 7: 4�1�1 Beschränkung Des Einsatzbereichs

    4.1.1 Beschränkung des Einsatzbereichs Bei folgenden Medien können Fehlmessungen oder Signalverlust auftre- ten: - Stark absorbierende Oberflächen (z�B� Schaum)� - Stark sprudelnde Oberflächen� - Medien, die stark inhomogen sind, sich entmischen und dadurch Trennschichten ausbilden (z�B� Öl auf Wasser)� ► Funktion durch einen Applikationstest prüfen� ►...
  • Seite 8: Funktion

    5 Funktion 5.1 Messprinzip Abb. 5-1 Abb. 5-2 Das Gerät arbeitet nach dem Prinzip der geführten Mikrowelle� Es misst den Füll- stand mit Hilfe elektromagnetischer Impulse im Nanosekundenbereich� Die Impulse werden vom Kopf des Sensors ausgesendet und entlang des Son- denstabs geführt (Abb�...
  • Seite 9: 5�2�2 Anzeigefunktionen

    5.2.2 Anzeigefunktionen Das Gerät zeigt den aktuellen Füllstand im Display an, wahlweise in cm, inch oder in Prozent des Messbereichsendwerts� Werkseinstellung: inch� Die Anzeigeeinheit wird durch Programmierung festgelegt (→ 10.3)� Im Run-Modus kann vorüberge- hend zwischen Längenanzeige (cm / inch) und Prozentwert gewechselt werden: ►...
  • Seite 10: 5�2�4 Offset Zur Anzeige Des Realen Behälterfüllstands

    • Für jeden Schaltausgang kann eine Rückschaltverzögerung von maximal 60 s eingestellt werden (z� B� für besonders lange Pumpzyklen)� 5.2.4 Offset zur Anzeige des realen Behälterfüllstands Der Bereich zwischen Behälterboden und Unterkante der Sonde kann als Offset [OFS] eingegeben werden� Dadurch beziehen sich Anzeige und Schaltpunkte auf den realen Füllstand�...
  • Seite 11: Allgemeine Informationen

    Die IO-Link-Schnittstelle ermöglicht den direkten Zugriff auf Prozess- und Diagno- sedaten und bietet die Möglichkeit, das Gerät im laufenden Betrieb zu parametrie- ren� Des Weiteren ist die Kommunikation über eine Punkt-zu-Punkt-Verbindung mit einem USB-Adapterkabel möglich� Weitere Informationen zu IO-Link stehen unter www�ifm�com zur Verfügung�...
  • Seite 12: Montage

    Gerätespezifische Informationen Die zur Konfiguration des IO-Link-Gerätes notwendigen IODDs sowie detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und Parameter- adressen sind abrufbar unter www�ifm�com� Parametrierwerkzeuge Alle notwendigen Informationen zur benötigten IO-Link-Hardware und Software werden unter www�ifm�com bereitgestellt� 6 Montage 6.1 Einbauort / Einbauumgebung •...
  • Seite 13 • Bei Sondenlängen > 70 cm kann der Sondenstab durch Bewegung des Mediums in erheblichem Maße seitlich ausgelenkt werden� Um zu vermeiden, dass er in solchen Fällen die Behälterwand oder Einbauten berührt, sollten die Mindestabstände erhöht werden� Richtwerte: Sondenlänge Abstand zu Behälterwand oder Einbauten 70���100 cm 100 mm 100���160 cm...
  • Seite 14 • Gerät nicht in unmittelbarer Nähe einer Befüllöffnung montieren (Abb� 6-3)� Nach Möglichkeit ein Befüllrohr (A) in den Behälter einbauen (Abb� 6-4)� Min- destabstand zwischen Befüllrohr und Sondenstab = 50 mm; bei Sondenlängen > 70 cm und bei hoher Verschmutzung entsprechend höher� Abb.
  • Seite 15: 6�2 Montage Der Sonde

    Abb. 6-5 6.2 Montage der Sonde Der Sondenstab ist nicht im Lieferumfang enthalten� Er muss separat bestellt werden (→ 3 Lieferumfang)� Zum Befestigen des Sondenstabs: ► Sondenstab an das Gerät anschrauben und festziehen� Empfohlenes Anzugsmoment: 4 Nm� Zur leichteren Montage und Demontage ist der Stabanschluss uneingeschränkt drehbar�...
  • Seite 16: 6�3 Kürzen Der Sonde

    6.3 Kürzen der Sonde Der Sondenstab kann zur Anpassung an unterschiedliche Behälterhöhen gekürzt werden� Niemals die minimal zulässige Sondenlänge (L ) von 10 cm unterschrei- ten! Sondenlängen unter 10 cm werden vom Gerät nicht unterstützt� Wird dennoch eine kürzere Sondenlänge verwendet, können Messfehler auftreten�...
  • Seite 17: 6�4�1 Einbau In Geschlossene Metallbehälter (Ohne Flanschplatte)

    6.4.1 Einbau in geschlossene Metallbehälter (ohne Flanschplatte) Abb. 6-6 Abb. 6-7 ► Unterkante des Prozessanschlusses sollte bündig mit der Montageumgebung abschließen (Abb� 6-6)� ► Unbündigen Einbau vermeiden (Abb� 6-7)� Die Höhe kann geringfügig durch geeignetes Dichtungsmaterial (z� B� Teflonband) korrigiert werden� ►...
  • Seite 18: 6�4�3 Einbau In Offene Behälter

    ► Flanschplatte mit der planen Fläche zum Behälter montieren und mit geeig- neten Schrauben befestigen� Zwischen Flanschplatte und Behälter kann eine Dichtung (A in Abb� 6-9) eingesetzt werden� Bei einigen Flanschplatten wird eine Dichtung mitgelie- fert� ► Für Sauberkeit und Planheit der Dichtflächen sorgen; insbesondere, wenn der Behälter unter Druck steht�...
  • Seite 19: 6�4�4 Einbau In Kunststoffbehälter

    6.4.4 Einbau in Kunststoffbehälter 150 mm Um eine ausreichende Einkopplung des Mess signals zu ermöglichen, bei Einbau in Kunststoffbehälter oder Metallbehälter mit Kunststoffdeckel beachten: ► Im Kunststoffdeckel muss eine Bohrung mit einem Mindestdurchmesser von 150 mm vorhanden sein� ► Zur Montage des Geräts muss eine metallische Flanschplatte (= Einkoppelplat- te, R) verwendet werden, die die Bohrung ausreichend überdeckt (→...
  • Seite 20: Elektrischer Anschluss

    ► Anlage spannungsfrei schalten� ► Gerät folgendermaßen anschließen: Out 2 Out 1 / IO-Link Out 3 Out 4 n.c. Pin / Belegung Adernfarben bei Kabeldosen nach bei ifm-Kabeldosen DIN 47100 1 L+ braun weiß 2 OUT2 (Schaltausgang 2) weiß braun 3 L- blau grün...
  • Seite 21: Bedien- Und Anzeigeelemente

    8 Bedien- und Anzeigeelemente 3 4 5 6 Mode/Enter 1 bis 8: Indikator-LEDs - LED 1: grün = Anzeige des Füllstands in cm� - LED 2: grün = Anzeige des Füllstands in inch� - LED 3: grün = Anzeige des Füllstands in % des Messbereichsendwerts� - LED 4: nicht belegt�...
  • Seite 22: Menü

    9 Menü 9.1 Menüstruktur / Schaltmodus (bin = OFF) cm inch S...
  • Seite 23: 9�2 Menüstruktur / Binärmodus (Bin = On)

    9.2 Menüstruktur / Binärmodus (bin = on) cm inch S...
  • Seite 24: 9�3 Menü-Erläuterung

    9.3 Menü-Erläuterung FH1/FL1 Obere / untere Grenze für den Gutbereich (überwacht von OUT1)� SP1/rP1 Oberer / unterer Grenzwert für Füllstand, bei dem OUT1 schaltet� SP2/rP2 Oberer / unterer Grenzwert für Füllstand, bei dem OUT2 schaltet� FH2/FL2 Obere / untere Grenze für den Gutbereich (überwacht von OUT2)� SP3/rP3 Oberer / unterer Grenzwert für Füllstand, bei dem OUT3 schaltet�...
  • Seite 25: Parametrieren

    10 Parametrieren Während des Parametriervorgangs bleibt das Gerät intern im Arbeitsbetrieb� Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Parametrierung abgeschlossen ist� 10.1 Parametriervorgang allgemein Jede Parametereinstellung benötigt 3 Schritte: Parameter wählen ► [Mode/Enter] drücken, bis gewünsch- ter Parameter angezeigt wird.
  • Seite 26 • Wechsel von Menü-Ebene 1 zu Menü-Ebene 2: ► [Mode/Enter] drücken, bis [EF] ange- zeigt wird. Mode/Enter Set ► Kurz [Set] drücken� > Der erste Parameter des Untermenüs Mode/Enter Set wird angezeigt (hier: [res])� • Verriegeln / entriegeln Das Gerät lässt sich elektronisch verriegeln, so dass unbeabsichtigte Fehlein- gaben verhindert werden�...
  • Seite 27: 10�2 Sondenlänge (Gerät Im Auslieferungszustand)

    10.2 Sondenlänge (Gerät im Auslieferungszustand) Befindet sich das Gerät im Auslieferungszustand, muss zunächst die Sondenlän- ge eingegeben werden� Das vollständige Parametriermenü ist erst nach diesem Vorgang zugänglich� Wird die falsche Sondenlänge eingegeben, kann es zu Fehlfunktionen kommen� ► Betriebsspannung anlegen� >...
  • Seite 28: 10�5 Offset Einstellen

    10.5 Offset einstellen ► [OFS] wählen und den Abstand zwischen Behälterboden und Unterkante der Sonde eingeben� Danach beziehen sich Anzeige und Schaltpunkte auf den realen Füllstand� Werkseinstellung: [OFS] = 0� Achtung: [OFS] einstellen, bevor die Schaltgrenzen (SPx/FHx, rPx/FLx) festgelegt werden� Andernfalls verschieben sich die Schaltgrenzen um den eingestellten Offset�...
  • Seite 29: 10�6�4 Rückschaltverzögerung Einstellen

    ► [FL1] ��� [FL4] wählen und untere Grenze des Gutbereichs einstellen� FLx ist stets kleiner als FHx� Es können nur Werte eingegeben werden, die ��� unter dem Wert für FHx liegen� 10.6.4 Rückschaltverzögerung einstellen ► [dr1] ��� [dr4] wählen und Wert zwischen 0,2 und 60 s einstellen� Bei 0,0 (= Werkseinstellung) ist die Verzögerungszeit nicht aktiv�...
  • Seite 30: 10�8 Sondenlänge Ändern

    10.8 Sondenlänge ändern Notwendig nach Änderungen an der Sonde oder Änderung des Einsatzbereichs� ► [LEnG] wählen und Sondenlänge L einstellen� Eingestellte Einheit (cm oder inch) beachten� Schrittweite: 0,5 cm / 0,2 inch� Hinweise zur Bestimmung der Sondenlänge: ► Hinweise (→ 6.3) beachten� 11 Betrieb Nach Einschalten der Versorgungsspannung befindet sich das Gerät im Run- Modus (= normaler Arbeitsbetrieb)�...
  • Seite 31: 11�3 Wechsel Der Anzeigeeinheit Im Run-Modus

    11.3 Wechsel der Anzeigeeinheit im Run-Modus (= Wechsel zwischen Längenanzeige (cm / inch) und Prozentwert)� ► Im Run-Modus kurz [Set] drücken� > Die gewählte Anzeige wird für 30 s angezeigt, die zuge hörige LED leuchtet auf� Jeder Tastendruck wechselt die Art der Anzeige� 11.4 Fehleranzeigen Mögliche Ursache Empfohlene Maßnahmen...
  • Seite 32: 11�5 Ausgangsverhalten In Verschiedenen Betriebszuständen

    Füllstand und Einstellung der Ausgangsfunktion Normalbetrieb (bin, OU1���OU4) AUS bei FOUx = OFF; Fehlerfall (E�0xx) EIN bei FOUx = on 12 Technische Daten und Maßzeichnung Technische Daten und Maßzeichnung unter www�ifm�com� 12.1 Einstellbereiche [LEnG] inch Einstellbereich 10���160 4,0���63 Schrittweite...
  • Seite 33: Wartung

    13 Wartung ► Prozessanschluss frei halten von Ablagerungen und Fremdkörpern� ► Bei starker Verschmutzung: Prozessanschluss und Sonde in regelmäßigen Abständen reinigen� Nach längerem Betrieb können sich Trennschichten im Medium bilden (z� B� Öl auf Wasser)� Dies betrifft insbesondere Schwallrohre oder Bypässe� ►...
  • Seite 34: Applikationen

    14 Applikationen 14.1 Vorratsbehälter / Füllstandsüberwachung Füllstandsüberwachung mit Auswertung im Binärmodus • Menü-Einstellung: bin = on� • Die Einstellungen für SPx, rPx, drx und OUx sind nicht wirksam� OUT4 OUT3 OUT2 OUT1 XX�X = Anzeigewert A = Binärwert P1: Position 1, z� B� Maximalwert erreicht; P2: Position 2, z� B� oberer Sollwert erreicht; P3: Position 3, z�...
  • Seite 35: 14�2 Vorlage- Bzw� Druckerhöhungsbehälter

    14.2 Vorlage- bzw. Druckerhöhungsbehälter Füllstandsregelung und Min-Max-Überwachung mit 4 Schaltausgängen� Ersetzt 4 Schwimmerschalter� Konfiguration der Schaltausgänge 1 ��� 4 (bin = OFF) Maximalwert überschritten → Alarm. Hysteresefunktion, Öffner (Hnc)� Oberer Sollwert erreicht → Nachfüllen beenden. Hysteresefunktion, Schließer (Hno)� Unterer Sollwert unterschritten → Nachfüllen starten. Hysteresefunktion, Öffner (Hnc)�...
  • Seite 36 • Solange der Füllstand unter SP1 steht, ist der Ausgang eingeschaltet� Bei Überschreiten von SP1 oder Drahtbruch wird Ausgang 1 auf AUS gesetzt (Alarmmeldung "Überfüllung/Drahtbruch")� • Erreicht der Füllstand SP2, gibt Ausgang 2 Signal (oberer Sollwert erreicht; Nachfüllen beenden)� • Unterschreitet der Füllstand SP3, gibt Ausgang 3 Signal (unterer Sollwert unterschritten;...
  • Seite 37: 14�3 Hebeanlage

    14.3 Hebeanlage Behälter entleeren / Überfüllsicherung realisiert mit 3 Schaltausgängen� Ersetzt 3 Schwimmerschalter� Konfiguration der Schaltausgänge 1 ��� 3 (bin = OFF) Maximalwert überschritten → Alarm. Hysteresefunktion, Öffner (Hnc)� Oberer Normalwert überschritten → Tauchpumpe EIN. Hysteresefunktion, Schließer (Hno)� Unterer Normalwert erreicht → Tauchpumpe AUS. Hysteresefunktion, Öffner (Hnc)�...
  • Seite 38: Werkseinstellung

    15 Werkseinstellung Werkseinstellung Benutzer-Einstellung SP1 / FH1 25 % SP/FHmax rP1 / FL1 25 % rP/FLmax SP2 / FH2 50 % SP/FHmax rP2 / FL2 50 % rP/FLmax SP3 / FH3 75 % SP/FHmax rP3 / FL3 75 % rP/FLmax SP4 / FH4 100 % SP/FHmax rP4 / FL4...
  • Seite 39 Werkseinstellung Benutzer-Einstellung SELd LEnG nonE SP/FHmax = LEnG-Wert in inch minus 1,2� rP/FLmax = LEnG-Wert in inch minus 1,4� Bei Eingabe des LEnG-Werts berechnet das Programm die Grundeinstellung� Weitere Informationen unter www�ifm�com...
