Binärer Füllstandsensor für Überfüllsicherungen / Leckageerkennungen nach WHG

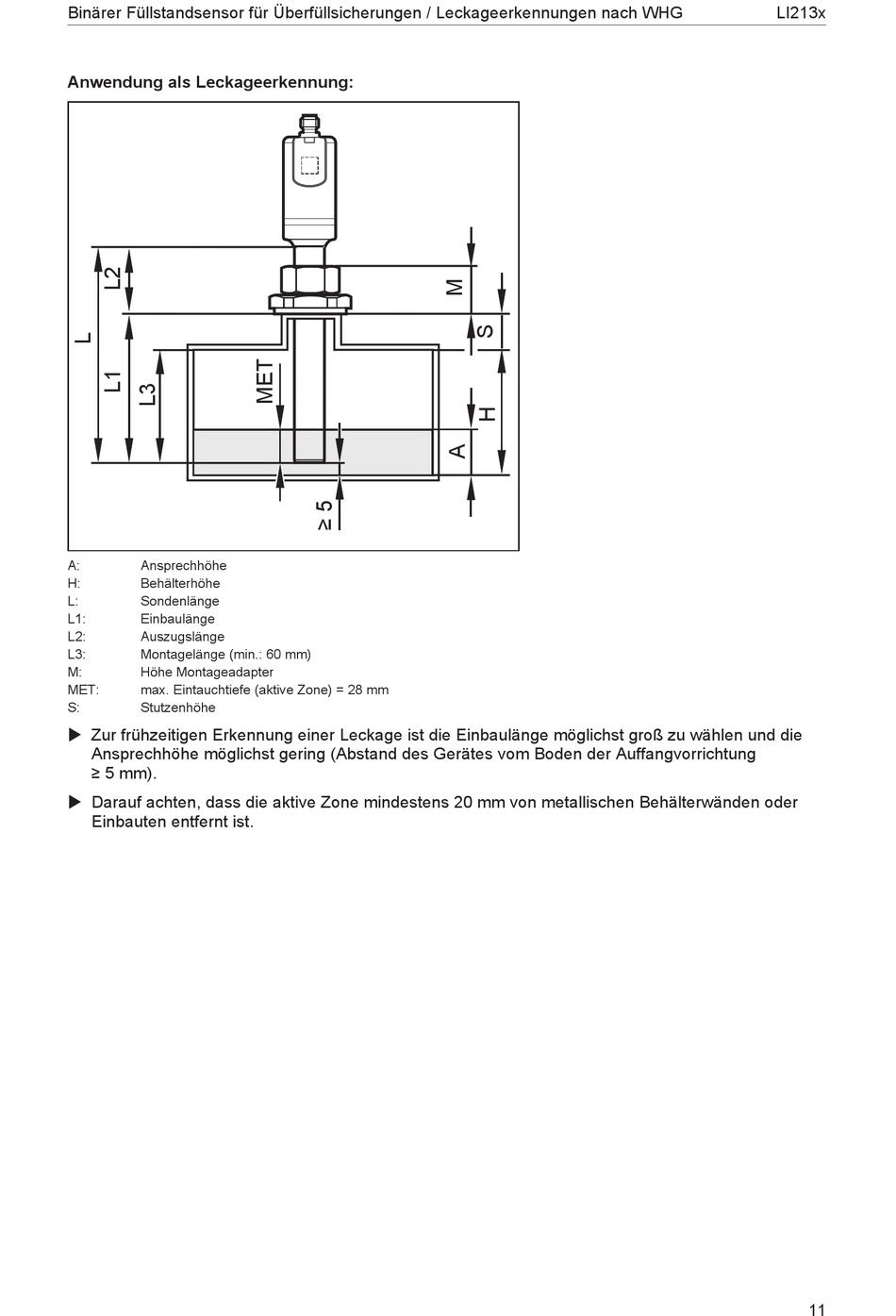

Anwendung als Leckageerkennung:
A: Ansprechhöhe
H: Behälterhöhe
L: Sondenlänge
L1: Einbaulänge
L2: Auszugslänge
L3: Montagelänge (min.: 60 mm)
M: Höhe Montageadapter
MET: max. Eintauchtiefe (aktive Zone) = 28 mm
S: Stutzenhöhe
u Zur frühzeitigen Erkennung einer Leckage ist die Einbaulänge möglichst groß zu wählen und die
Ansprechhöhe möglichst gering (Abstand des Gerätes vom Boden der Auffangvorrichtung
≥ 5 mm).
u Darauf achten, dass die aktive Zone mindestens 20 mm von metallischen Behälterwänden oder
Einbauten entfernt ist.
