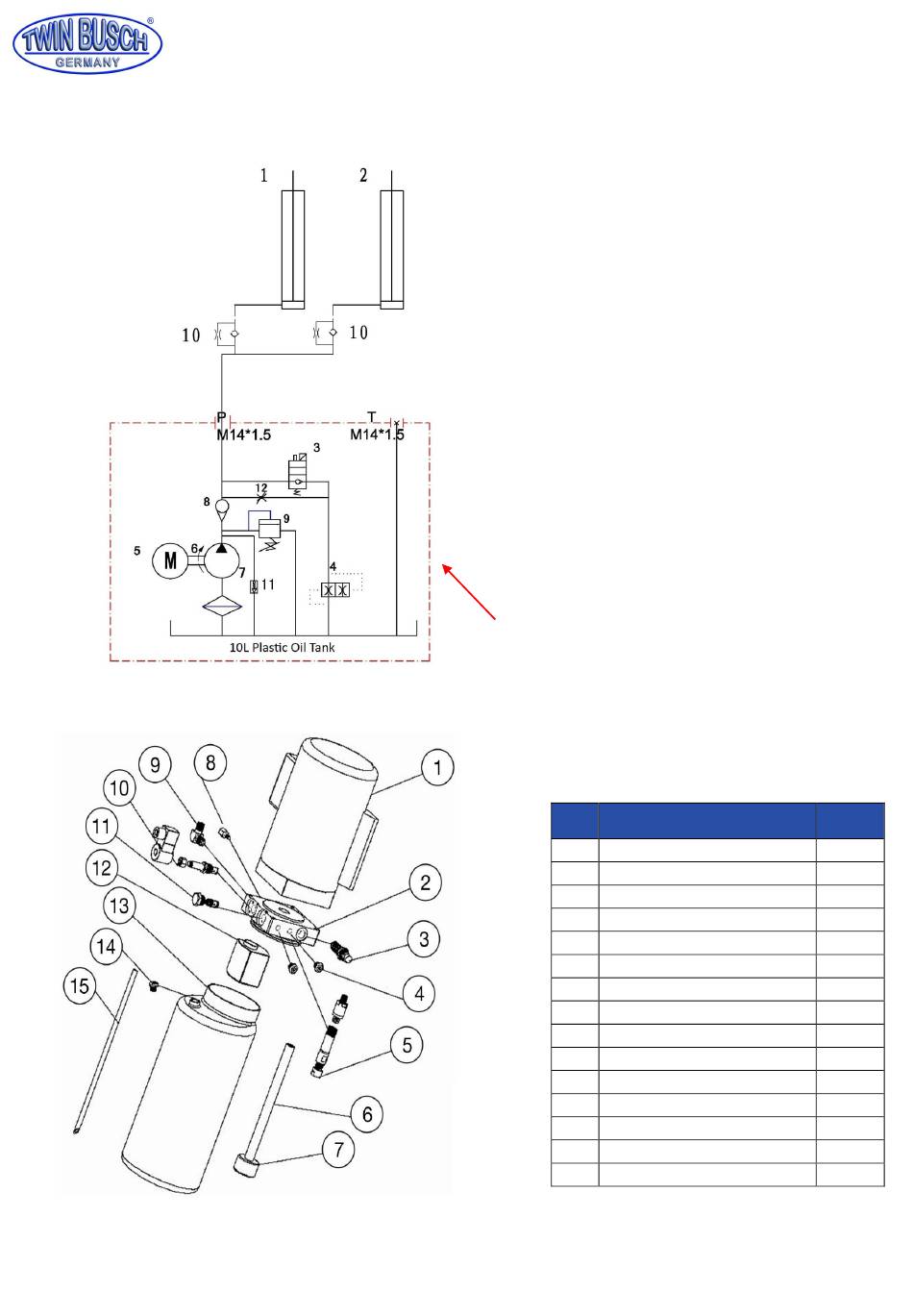

13.4 Hydrauliksystem
Druckfehler, Irrtümer und Änderungen vorbehalten.
Handbuch der 2-Säulenhebebühne TW242E
1. Hauptzylinder
2. Nebenzylinder
3. Elektromagnetisches Ablassventil
4. Drosselventil
5. Motor
6. Kupplung
7. Getriebepumpe
8. Rückschlagventil (Ein-Weg-Ventil)
9. Überdruckventil (max.: 19.4 Mpa)
10. Drosselrückschlagventil
11. Druckregelventil
12. Entlastungsventil
10 Liter Öl-Tank
S/N
1
Motor
2
Hydraulikblock
3
Überdruckventil
4
Verschlussschraube
5
Druckregelventil
6
Öl-Ansaugrohr
7
Ölfilter
8
Drosselventil
9
Anschlussverbindung
10
Elektromagn. Ablassventil
11
Direktionsventil
12
Getriebepumpe
13
Kunststoff Öl-Tank
14
Öl-Tank Verschlussstopfen
15
Öl-Rückführungsleitung
Name
Anzahl
1
1
1
2
1
1
1
1
1
1
1
1
1
1
1
