Anhang 4: Hydrauliksystem

Druckfehler, Irrtümer und technische Änderungen vorbehalten.

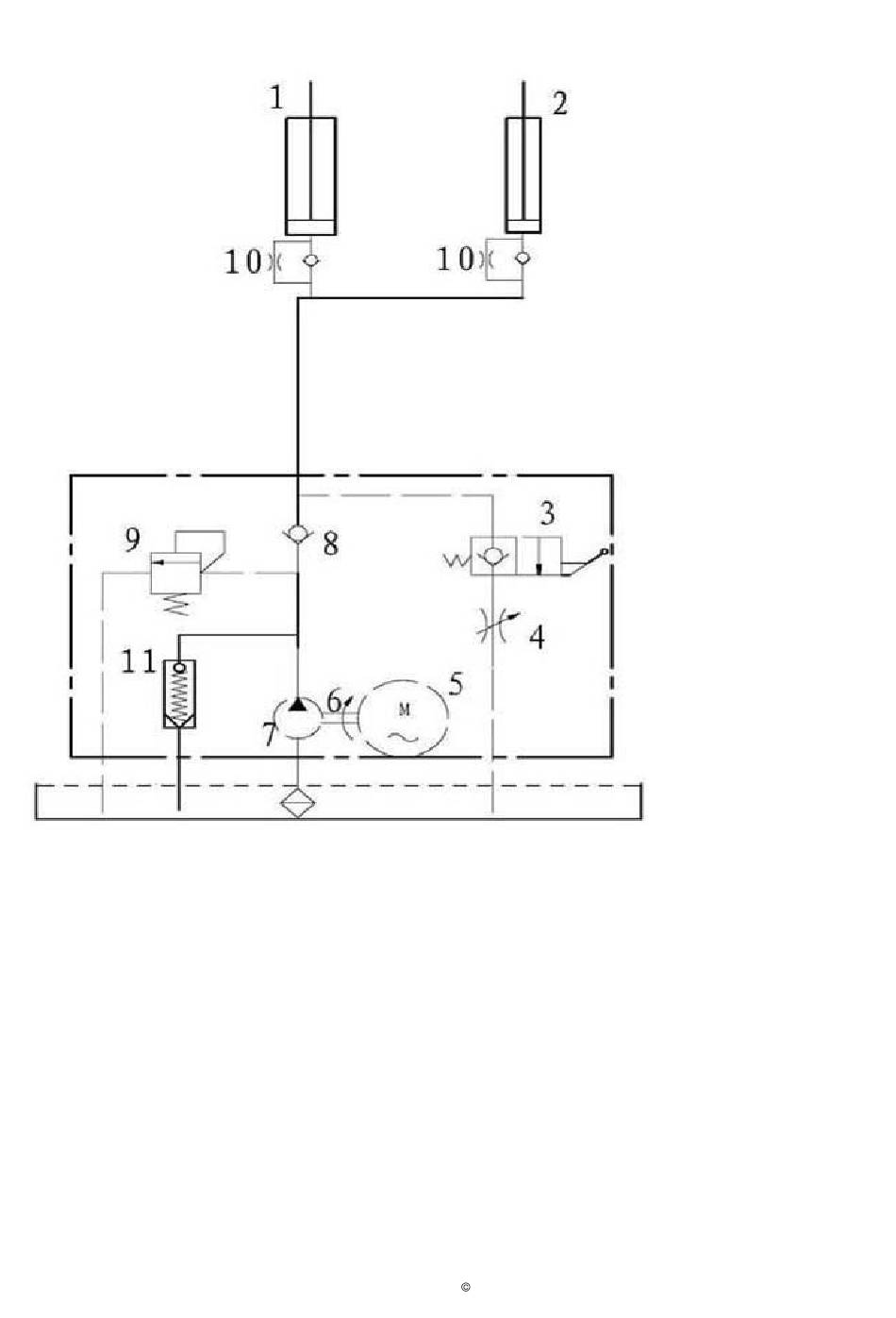

1. Hauptzylinder
2. Nebenzylinder
3. Manuelles
Druckablassventil
4. Drosselventil / einstellbar
5. Motor
6. Verbindung
7. Zahnradpumpe
8. Direktionsventil
9. Druckbegrenzungsventil
10. Drosselventil
11. Dämpfungsventil
