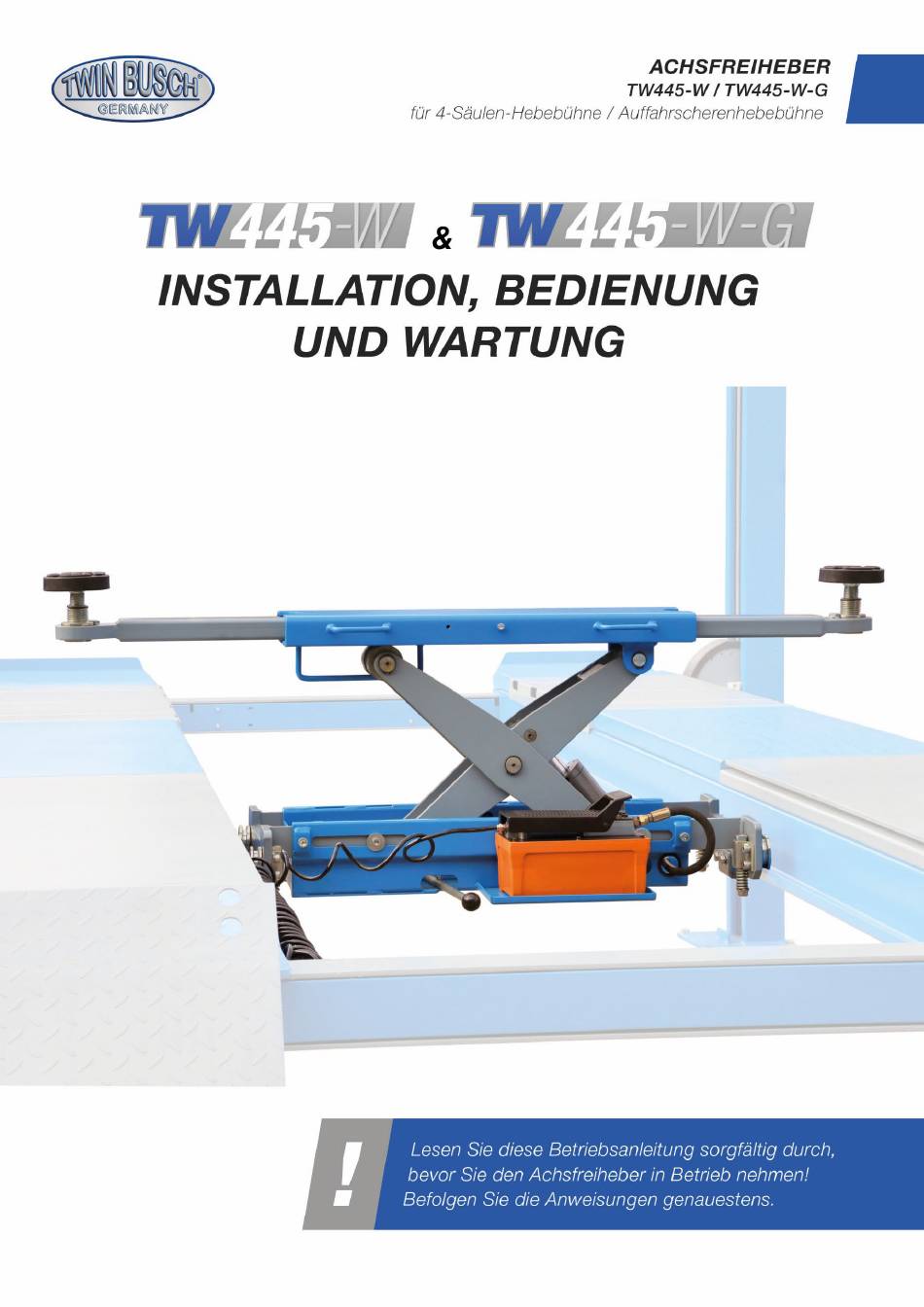

- Seite 1 Betriebsanleitung TW445-W / TW445-W-G TW445-W_Achsfreiheber_4-Säulen_Betriebsanleitung_de_01_20250203.pdf Stand -01, 03.02.2025...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung TW445-W / TW445-W-G Inhaltsverzeichnis 1. Allgemeines ............................1 2. Identifikation der Betriebsanleitung ....................... 1 3. Modifikation des Produktes ........................1 4. Sicherheitsbezogene Informationen ......................2 4.1 Sicherheitshinweise ............................. 2 5. Technische Spezifikation ......................... 3 5.1 Maschinenbeschreibung ..........................3 6. Aufbau und Installation .......................... 3 7. - Seite 3 Betriebsanleitung TW445-W / TW445-W-G TIPS & TRICKS In der Rubrik "Tips & Tricks" zeigen wir Ihnen einfache Lösungen, in Videos, um mit Ihren TWIN BUSCH® Produkten noch effizienter zu arbeiten. Unser Technikspezialist erklärt Ihnen die exakten Handgriffe. https://www.twinbusch.de/shop_content.php?coID=900&vcategory=4 24/7 Service Center:...
-
Seite 4: Allgemeines
Betriebsanleitung TW445-W / TW445-W-G 1. Allgemeines Achsfreiheber TW445-W / TW445-W-G für 4-Säulen-Hebebühne oder Auffahrscherenhebebühne. Besonderheiten des Produktes: • Die ideale Erweiterung für Ihre 4-Säulen-Hebebühne TW445 / TW445E-G oder Auffahrscherenhebebühne TW SA-42U / TWSA42U-G. • Lässt sich durch entsprechende Führungsrollen individuell auf Ihrer 4-Säulen-Hebebühne, Auffahrscherenhebebühne oder Grube bewegen. -
Seite 5: Sicherheitsbezogene Informationen
Betriebsanleitung TW445-W / TW445-W-G 4. Sicherheitsbezogene Informationen Lesen Sie die Betriebsanleitung sorgfältig durch, bevor Sie das Produkt in Betrieb nehmen. Bewahren Sie die Anleitung zum Nachschlagen auf. Befolgen Sie die Anweisungen genau, um die beste Leistung zu erreichen und um Schäden durch persönliches Verschulden zu vermeiden. -
Seite 6: Technische Spezifikation
Betriebsanleitung TW445-W / TW445-W-G 5. Technische Spezifikation 5.1 Maschinenbeschreibung Drehteller Pumpeneinheit Ablasshebel 6. Aufbau und Installation 6.1 Aufbauanleitung 1) Lesen und verstehen Sie die Betriebsanleitung bevor Sie fortfahren. 2) Transportieren und montieren Sie den Achsfreiheber mit einem geeigneten Hebe- und Beförderungsmittel an den Aufstellungsort, z.B. -
Seite 7: Inbetriebnahme
Betriebsanleitung TW445-W / TW445-W-G 7. Inbetriebnahme 7.1 Sicherheitsvorkehrungen a) Wenn die Sicherheitsvorrichtungen defekt sind oder Auffälligkeiten aufweisen, darf der Achsfreiheber keinesfalls in Betrieb genommen werden! b) Kontrollieren Sie alle Verbindungen der Hydraulikleitungen auf einen festen Sitz und ihre Funktionsfähigkeit. Sind keine Leckagen vorhanden, so kann ein Hebevorgang gestartet werden. -
Seite 8: Anhang
Betriebsanleitung TW445-W / TW445-W-G Anhang 8.1 Abmessungen Seite | 5 Druckfehler, Irrtümer und Änderungen vorbehalten. -
Seite 9: Hydrauliksystem
Betriebsanleitung TW445-W / TW445-W-G 8.2 Hydrauliksystem G1/4 16-21 Mpa i rS Ablassventil Pumpe Seite | 6 Druckfehler, Irrtümer und Änderungen vorbehalten. -
Seite 10: Explosionszeichnung
Betriebsanleitung TW445-W / TW445-W-G 8.3 Explosionszeichnung Seite | 7 Druckfehler, Irrtümer und Änderungen vorbehalten. - Seite 11 Betriebsanleitung TW445-W / TW445-W-G Material Name Spezifikation Menge Note Aufnahmeblech FL-8448T-A10-B1 Schere A FL-8448T-A10-B2-C1 Schere B FL-8448T-A10-B3 Buchse FL-8448T-A10-B2-C4 Achsenbolzen A FL-8448T-A10-B2-C5 Schraube M8*12 Achsenbolzen B FL-8448T-A10-B2-C6 Segerring Buche 2 FL-8448T-A10-B2-C7 Lager FL-8448T-A10-B2-C3 Lager SF-1 3030 Achsebolzen D FL-8448T-A10-B3-C4 Segerring...
