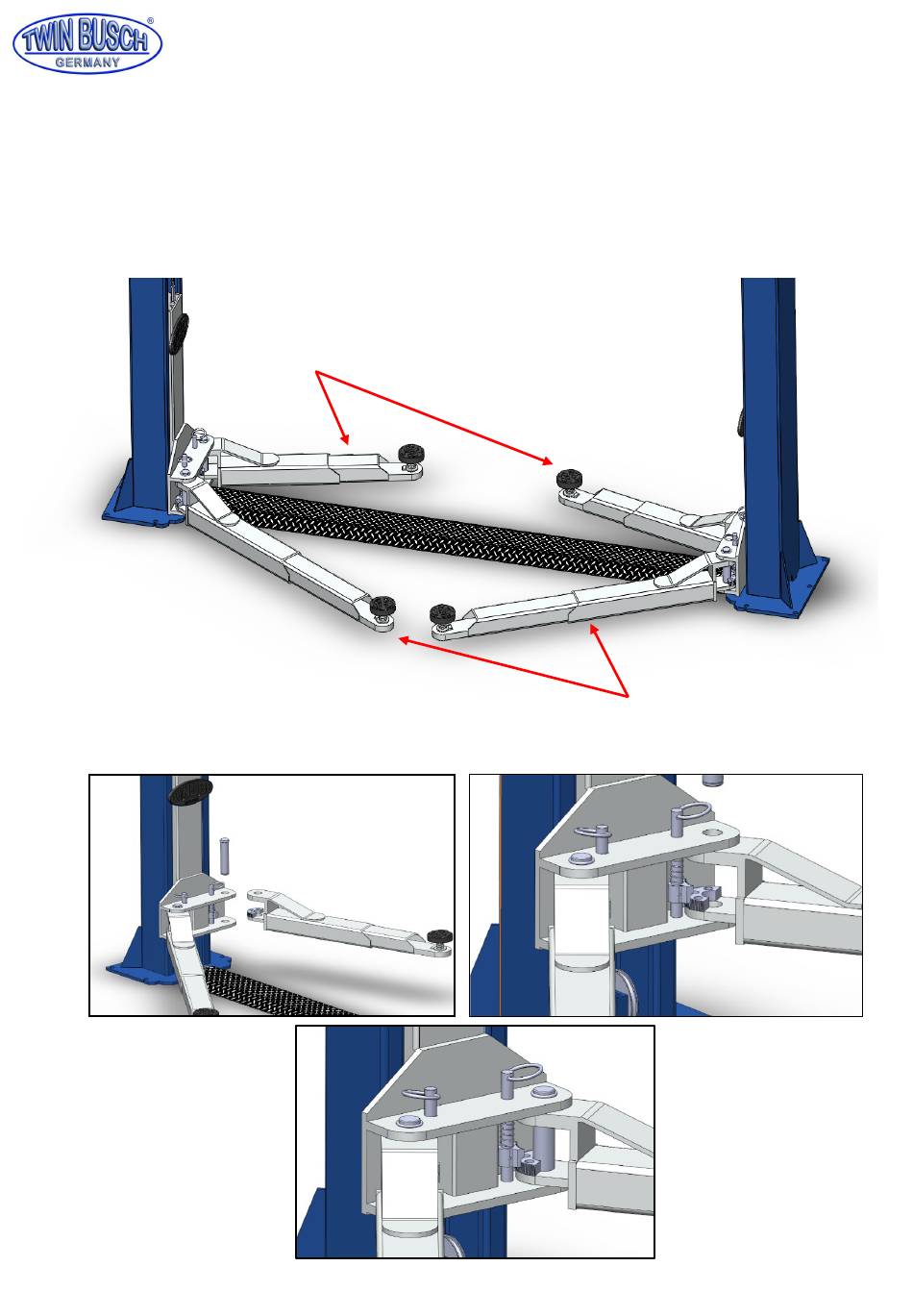

13) Montieren der Tragarme
a) Setzen Sie die Tragarme in die Hubschlitten ein, achten Sie auf die Verzahnung der
Verdrehsicherungsblöcke.
b) Setzen Sie die Tragarmbolzen in die dafür vorgesehenen Bohrungen, wie in der folgenden Abbildung
gezeigt.
Druckfehler, Irrtümer und Änderungen vorbehalten.
kurze Tragarme
Handbuch der 2-Säulenhebebühne TW242E
lange Tragarme
Seite | 13
