Achtung: Bitte achten Sie besonders darauf, dass die Säule nicht herabfallen kann. Das Zubehör könnte
beschädigt oder Personen verletzt werden.
3) Nachdem Sie die erste Säule entfernt haben platzieren Sie eine Stütze unter der anderen Säule. Dann entfernen
Sie die Schrauben aus dem Transportgestell.
4) Stellen Sie beide Säulen auf. Richten Sie die Haupt-und Nebensäule zueinander aus (Außenkante Grundplatte zu
Außenkante Grundplatte ca. 3436 mm)
a) Nach dem Auspacken müssen Sie entscheiden an welcher Position (links oder rechts in Einfahrtrichtung)
Sie die Hauptsäule mit der Stromversorgung und die Bedieneinheit befestigen wollen.
b) Stellen Sie eine Säule auf, legen Sie das Überfahrblech an diese Säule und bestimmen Sie durch aufrichten
der zweiten Säule und anlegen an die zweite Seite des Überfahrblechs den exakten Abstand.
5) Befestigen Sie zuerst die Hauptsäule, anschließend die Nebensäule.
a) Bohren Sie für jeden Bodenanker die Löcher in das Fundament mit einem Schlagbohrer. Bohren Sie
senkrecht zur Bodenebene.
b) Entfernen Sie Schmutz und Staub nach dem Bohren sorgfältig (absaugen und ggf. ausblasen).

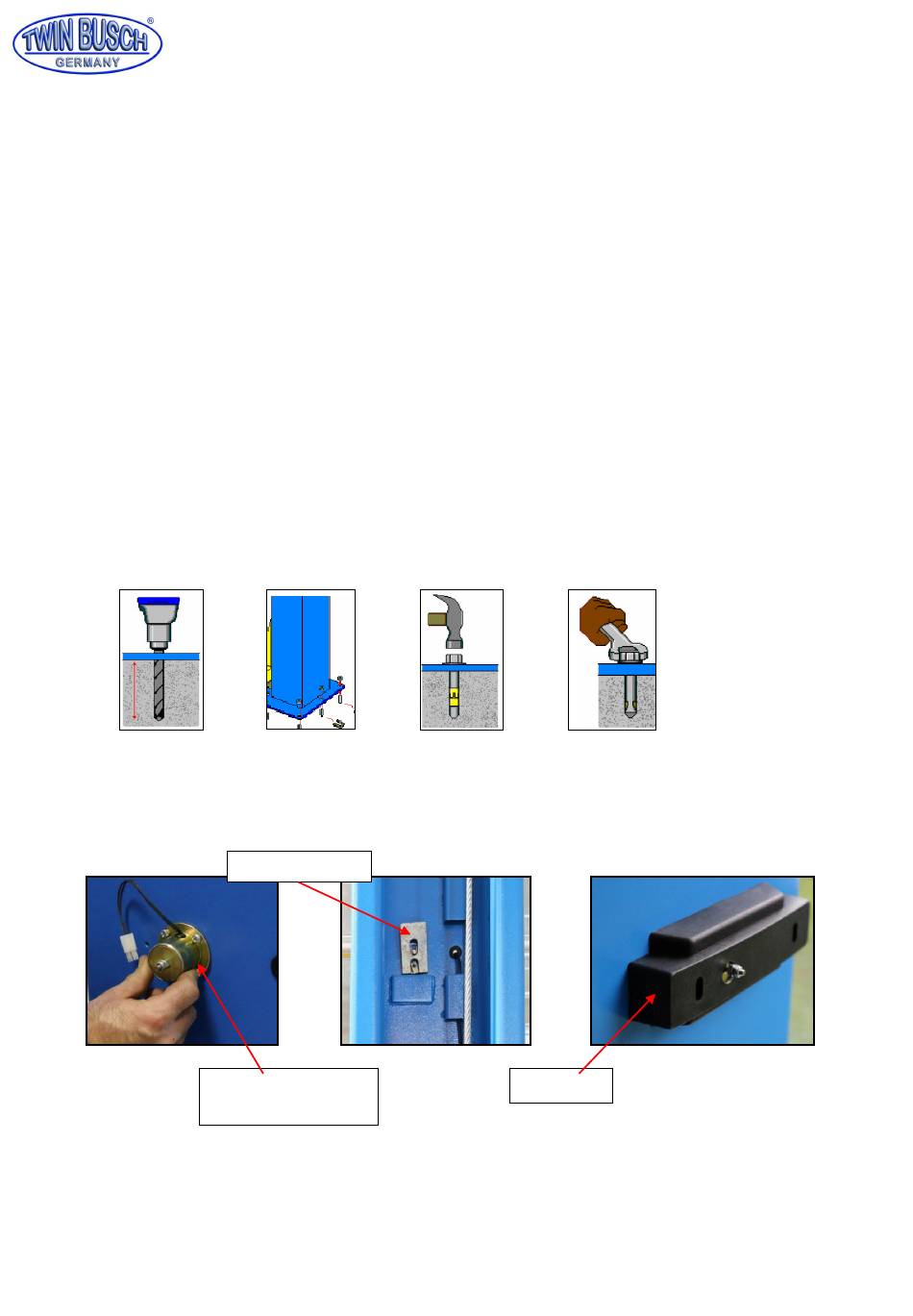

Abbildung 3: Arbeitsschritte zur Befestigung der Säulen
6) Montieren Sie die Sicherheitsrasten, die vier Elektromagnete und die dazugehörigen Abdeckungen.
Elektromagnet an der
Außenfläche der Säule
Druckfehler, Irrtümer und Änderungen vorbehalten.
Sicherheitsrasten
Handbuch der 2-Säulenhebebühne TW242E
Abdeckung
Seite | 7
