Achtung: Nach dem Einstellen der Stahlseilspannung sind auf beiden Säulenseiten die Einstellmuttern mit
einer weiteren Mutter zu kontern!
9)

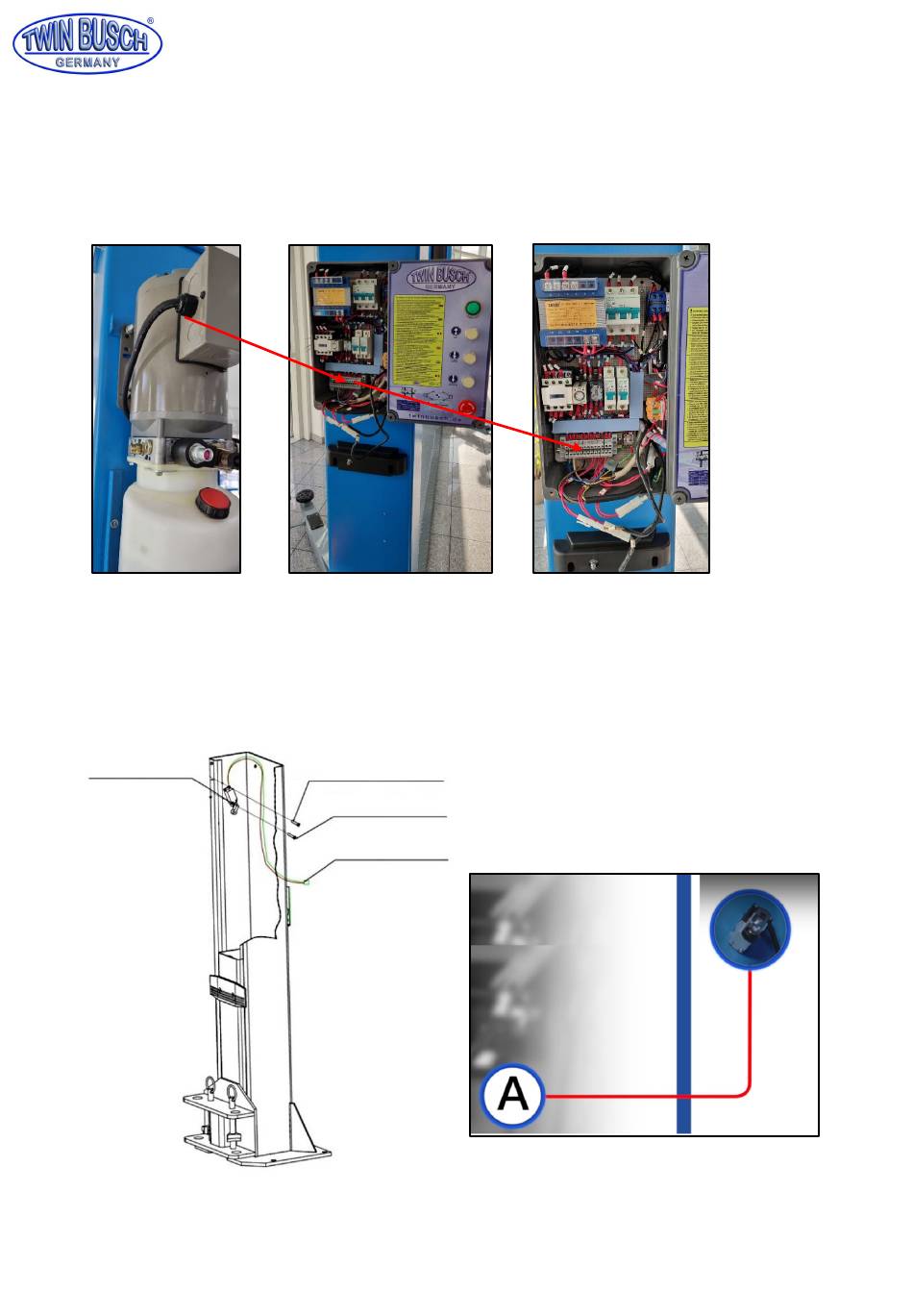

Verbinden Sie die Stromversorgung vom Motor in der Säule mit der Bedieneinheit, wie in folgender Abbildung
dargestellt.
Abbildung 9: Verbindung der Stromversorgung zu
10)
Montieren Sie den Endschalter am oberen Ende der Hauptsäule, wie in folgender Abbildung dargestellt.
Endschalter
Abbildung 10: Montage des Endschalters
Druckfehler, Irrtümer und Änderungen vorbehalten.
Handbuch der 2-Säulenhebebühne TW242E
M4x12 Kreuzschlitzschraube
M4x12 Kreuzschlitzschraube
Anschluss an die Bedieneinheit (A-Stecker)
Seite | 11
