- Seite 1 Handbuch Motorradhebebühne TWM-02 Seite | 1 TWM-02_Motorradhebebühne_Gebrauchsanleitung_de_00_20190429.pdf Stand -00, 29.04.2019...
-
Seite 2: Inhaltsverzeichnis
Handbuch Motorradhebebühne TWM-02 __________________________________________________________________________________ Inhaltsverzeichnis 1. Allgemeines 2. Identifikation der Gebrauchsanleitung 3. Eindeutige Identifikation des Produktes, technische Daten 4. Modifikation des Produktes 5. Sicherheitsbezogene Informationen 5.1 Wichtige Hinweise 5.2 Fachpersonal 5.3 Symbole 5.4 Sicherheitshinweise 6. Übereinstimmung mit dem Produkt 7. Aufbewahrung der Gebrauchsanleitung 8. -
Seite 3: Allgemeines

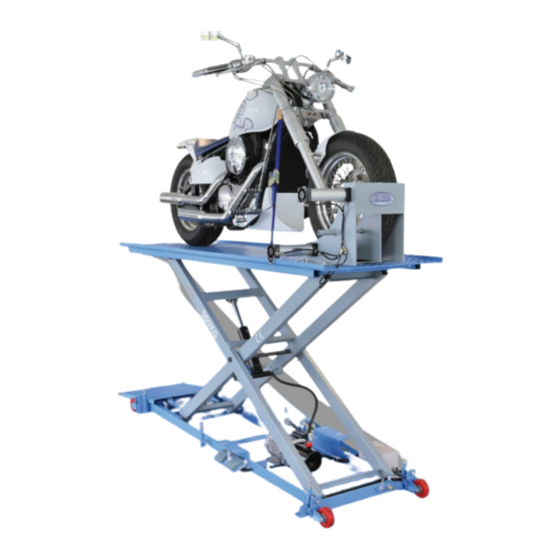

__________________________________________________________________________________ 1 Allgemeines Mit der TWM-02 Motorradhebebühne verfügen Sie über eine extrem massive hydraulische Scherenhebebühne für Motorräder (auch für große Maschinen, wie z.B. Chopper, Tourer usw.) und Motorroller mit einem Gewicht von bis zu 500 kg. Ein kraftvoller E-Motor sorgt für komfortables Heben und Senken Ihrer Zweiräder. -
Seite 4: Modifikation Des Produktes
Installation, Bedienung, Überlastung oder ungeeigneten Bodenverhältnissen wird der Hersteller keine Haftung übernehmen. Ebenso erlischt die CE-Zertifizierung und die Gültigkeit des Motorradhebebühnen-Gutachtens durch die unsachgemäße Verwendung. Sollten Änderungswünsche bestehen, so kontaktieren Sie zuvor den Hersteller Twin Busch GmbH. 5 Sicherheitsbezogene Informationen 5.1 Wichtige Hinweise Lesen Sie die Bedienungsanleitung aufmerksam, bevor Sie die Hebebühne in Betrieb nehmen, um einen... -
Seite 5: Sicherheitshinweise
Sorgen Sie für eine regelmäßige Wartung. Sollte eine Unregelmäßigkeit auftreten, stoppen Sie die Benutzung der Hebebühne und kontaktieren Sie ihren Händler bzw. die Twin Busch GmbH. 5.4.13 Senken Sie die Hebebühne komplett ab, wenn diese nicht in Gebrauch ist. Vergessen Sie nicht die Stromzufuhr zu unterbrechen. -
Seite 6: Gebrauch Der Produkte
Handbuch Motorradhebebühne TWM-02 __________________________________________________________________________________ 8 Gebrauch der Produkte 8.1 Transport und Lagerung Die Motorradhebebühne TWM-02 wird in einer Transportbox mit den folgenden Verpackungsmaßen ausgeliefert. 8.2 Installation, Montage und Inbetriebnahme Installation Elektrisches Schaltsystem Nur qualifizierten Personen (Elektroniker/Elektrofachkraft) ist es gestattet, arbeiten am Elektroanschluss durchzuführen. -
Seite 7: Betrieb Der Produkte
Handbuch Motorradhebebühne TWM-02 __________________________________________________________________________________ Inbetriebnahme Führen Sie nach der vorgeschriebenen Montage einen Testlauf der Hebebühne durch. Versuchen Sie auf keinen Fall die Hebebühne in Betrieb zu nehmen, bevor Sie die Hebebühne getestet haben. Dieser Schritt ist sehr wichtig und notwendig um sicher zu stellen, dass sämtliche Schläuche richtig befestigt sind und dass keine Gefahr durch eine eventuelle Leckage der Leitungen besteht. - Seite 8 Handbuch Motorradhebebühne TWM-02 __________________________________________________________________________________ Bevor Sie die Hebebühne in Betrieb nehmen stellen Sie sicher, dass alle Räder so eingestellt sind das sie keinen Bodenkontakt mehr haben. Einstellschraube (zum Einstellen der Räder) Mit den Fuß-Pedalen steuern Sie das Heben und Senken der Hebebühne.
-
Seite 9: Instandhaltung Der Produkte
Handbuch Motorradhebebühne TWM-02 __________________________________________________________________________________ 10 Instandhaltung der Produkte Einfache und preisgünstige regelmäßige Wartung bewirkt, dass die Hebebühne normal und sicher arbeitet. Nachfolgend die Anforderungen für die regelmäßige Wartung. Die Wartungsintervalle können nach Arbeitsbedingungen und Einsatzzeit selbst gewählt werden. 10.1 Tägliche Überprüfung der Teile vor der Bedienung Eine tägliche Überprüfung der Sicherheitsfunktionen bevor Sie die Hebebühne in Betrieb nehmen ist sehr... -
Seite 10: Ersatzteile
Handbuch Motorradhebebühne TWM-02 __________________________________________________________________________________ 11 Ersatzteile M02-100 M01-100 M02-200 M01-200 M02-300 M01-300 M02-400 M01-400 M01-500 M01-500 M01-100 Fahrbahn oben komplett M02-100 Fahrbahn oben komplett M01-200 Scherensystem komplett M02-200 Scherensystem komplett M01-300 Öl Zylinder komplett M02-300 Öl Zylinder komplett M01-400 Bodenplatte komplett... - Seite 11 Handbuch Motorradhebebühne TWM-02 __________________________________________________________________________________ FS35-311 U Scheibe Ø12 FS35-312 Federscheibe Ø12 M01-100 D35-405 M01-101 Schraube M12X25 M01-103 M01-102 M01-104 M01-105 M01-101 M01-106 M01-102 Radklammer komplett FS35-312 M01-107 FS35-311 M01-103 Druckplatte M01-108 D35-405 Mutter M16 M01-104 Führung Stift M01-109 M01-105 Schraube M8X25...
- Seite 12 Handbuch Motorradhebebühne TWM-02 __________________________________________________________________________________ M01-200 M02-200 M01-201 M02-201 FS35-227 M01-202 M02-202 M01-203 M02-203 M01-204 M02-204 D35-516 M01-206 D35-116 M02-206 D35-104 M01-214 D35-104 M01-205 FS35-227 M01-213 M01-207 M02-205 FS35-227 M01-208 M01-209 M01-210 H30-106 M02-207 M01-211 M02-208 M01-212 FS35-324 M01-400 M01-404 M02-400...
- Seite 13 Handbuch Motorradhebebühne TWM-02 __________________________________________________________________________________ M01-201 Stift M01-400 Bodenplatte M02-201 Stift M01-401 Ventil FS35-227 Seegerring Ø20 D35-515 U Scheibe Ø6 M01-202 Verbindungsstange Innen D35-514 Federscheibe Ø6 M02-202 Verbindungsstange Innen M01-402 Schraube M6X35 M01-203 Verbindungsstange Außen M01-403 Wippschalter M02-203 Verbindungsstange Außen D35-522...
- Seite 14 Handbuch Motorradhebebühne TWM-02 __________________________________________________________________________________ M01-301 Staubring Ø32X40X5.3 M01-300 M01-302 Schleifring M01-308 M01-303 Abdeckung Ölzylinder M01-307 M01-304 O-ring Ø45X3.55 M01-306 M01-305 Kolbenstange M01-305 M01-306 Dichtring Ø45X29X18.4 M01-304 M01-307 Kolben M01-303 M01-302 M01-308 Ölzylinder M01-301 M02-300 M01-301 Staubring Ø32X40X5.3 M02-301 Schleifring M02-307 M02-302 Abdeckung Ölzylinder...
- Seite 15 Handbuch Motorradhebebühne TWM-02 __________________________________________________________________________________ M01/M02-500 M01-501/M01-502 M01-503 M01-504 M01-505 M01-506 M01-507 M01-508 M01-509 M01-511 D35-904 D35-903 M01-510 M01-501 1 Phase Motor (M01, M02) M01-502 3 Phase Motor (M01, M02) M01-503 Buchse (M01, M02) M01-504 Überlassventil (M01, M02) M01-505 Drosselventil (M01, M02)
-
Seite 16: Accessoires Packing-List
Handbuch Motorradhebebühne TWM-02 __________________________________________________________________________________ 12 Accessoires Packing-List Name Spec. φ6*4 1. Pneumatikventil 1 pc φ6*4 2. T-Stück 1 pc φ6*4 3. Luftschlauchverbindung 1 pc 4. Pedalschalter CFS-201 AC-15 1 pc 5. Sicherung 2 pc 6. Sicherung 2 pc φ6*4 7. Winkel 1 pc 8. -
Seite 17: Eu-Konformitätserklärung
Handbuch Motorradhebebühne TWM-02 __________________________________________________________________________________ 13 EU-Konformitätserklärung Seite | 15 TWM-02_Motorradhebebühne_Handbuch_de_00_20170313.pdf Stand -00, 13.03.2017... -
Seite 18: Twm-02_Motorradhebebühne_Handbuch_De_00_20170313.Pdf
Handbuch Motorradhebebühne TWM-02 __________________________________________________________________________________ Seite | 16 TWM-02_Motorradhebebühne_Handbuch_de_00_20170313.pdf Stand -00, 13.03.2017...
