5.17.4 Anschluss Schweißdatenüberwachungs- und Dokumentationssystem WELDQAS
Netzwerkfähiges Schweißdatenüberwachungs- und dokumentationssystem für digitale Stromquellen.
Pos. Symbol
1
2
3
4
5
6
099-000196-EW500
17.06.2013
Beschreibung 0
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Windows-PC
Schweißdatenüberwachungs- und Dokumentationssystem WELDQAS
Anschlusskabel, 7-polig
Verbindung zwischen Schaltschrank und Stromquelle
Einbindungsmöglichkeit von WELDQAS in vorhandene Netzwerksysteme über
Netzwerkkabel
Im Lieferumfang von WELDQAS enthaltene Verbindungskabel
Aufbau und Funktion

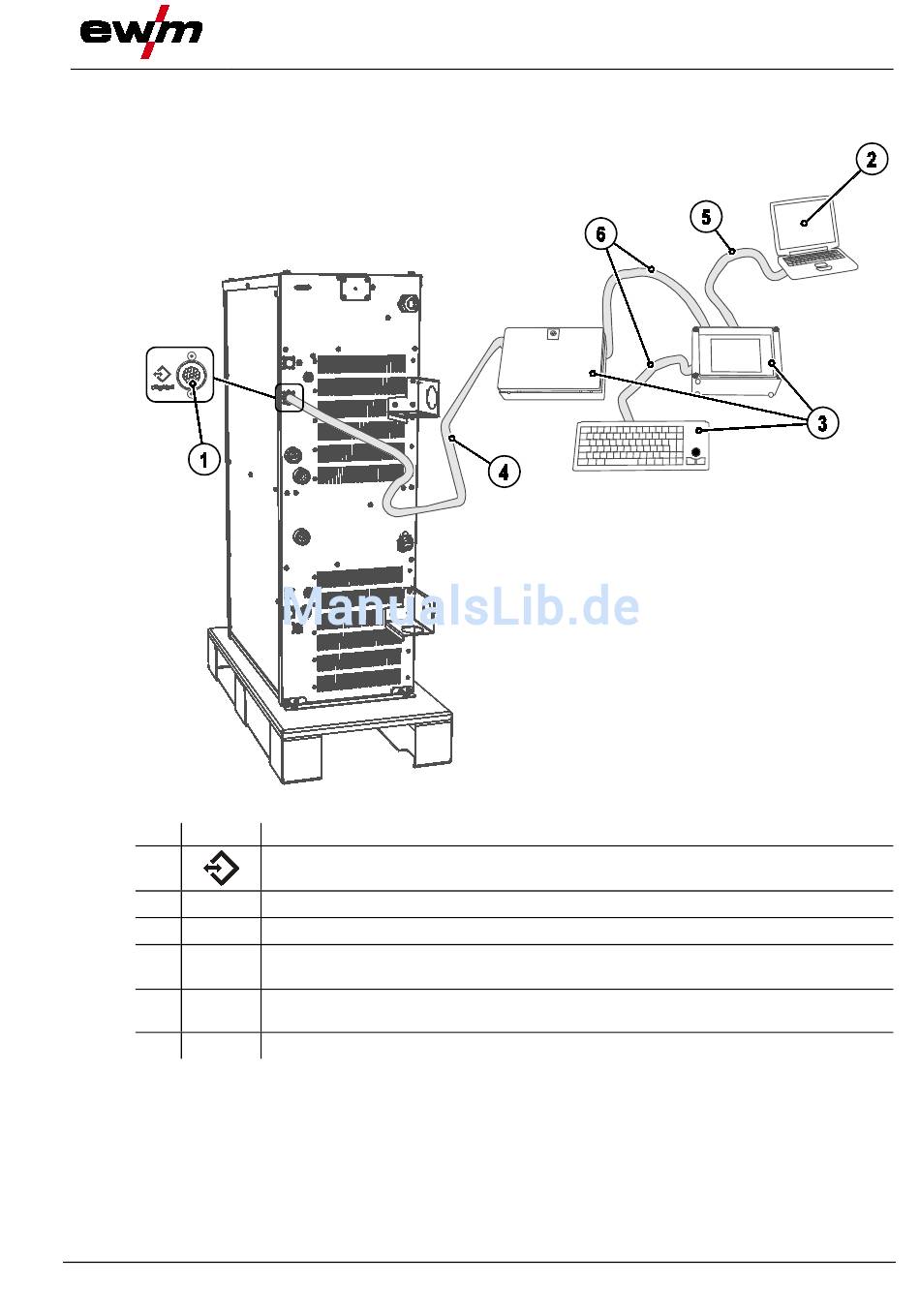

Abbildung 5-15
