Aufbau und Funktion
Anschluss Werkstückleitung
5.14

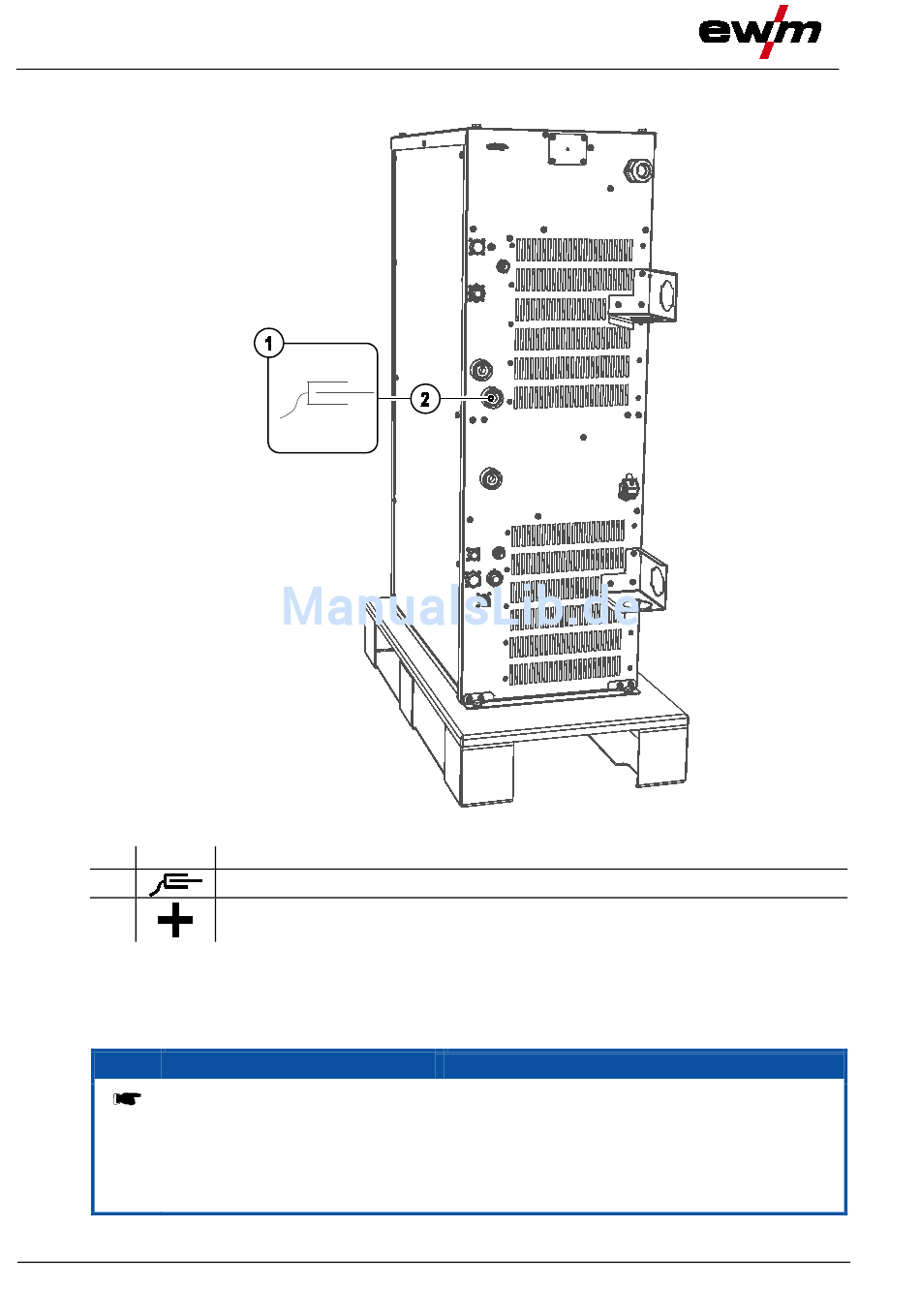

Anschluss Werkstückleitung
Pos. Symbol
1
2
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse Werkstückleitung einstecken und durch
Rechtsdrehung verriegeln.
5.15
WIG-Zwangsabschaltung
Kommt es nach dem Start über die Automatenschnittstelle zu keiner Zündung des
Lichtbogens, oder wird der Lichtbogen durch Abziehen des Brenners unterbrochen,
erfolgt innerhalb von 5 s eine automatische Zwangsabschaltung ohne Fehlermeldung.
•
HF, Gas und Leerlaufspannung (Leistungsteil) werden abgeschaltet.
•
Bei Verwendung von RINTX1x oder BUSINTX1x ist die Zwangsabschaltung abhängig von
der Zeit in TZ-ZÜND (PC300.net).
38
Beschreibung
0
Werkstück
Anschlussbuchse, Schweißstrom „+"
Werkstückanschluss
Abbildung 5-9
HINWEIS
099-000196-EW500
17.06.2013
