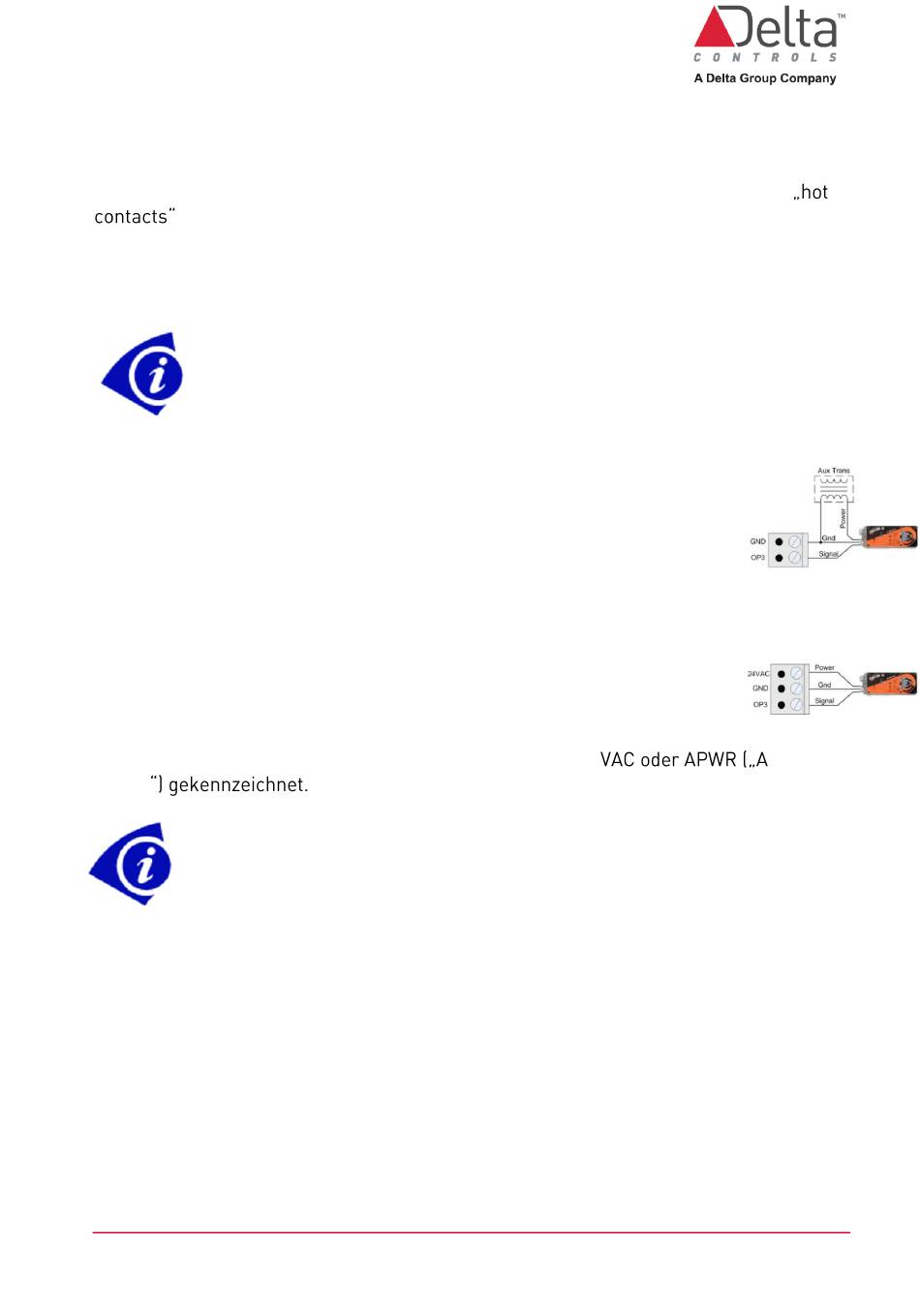

7.4
Konfiguration der Binär-Ausgänge
Die TRIAC-Ausgänge des DVC-V322 werden nur intern mit Strom versorgt. Die 24 VAC-
Spannung wird intern von der Platine direkt zu den Ausgangsklemmen geleitet. Es ist
kein externer Transformator erforderlich. Die zugehörigen TRIAC-Ausgänge sind
. Beachten Sie, dass die Stromversorgung entsprechend dimensioniert sein
sollte, um die zusätzliche Belastung zu bewältigen. Sie müssen ein
zwischengeschaltetes 24 VAC- Koppelrelais verwenden, wenn Sie eine externe
Stromquelle schalten müssen.
Hinweis: TRIACs sind Halbleiterkomponenten, die nur zum Schalten von 24 VAC geeignet
sind. Sie können nicht verwendet werden, um z. B. eine Gleichspannung zu schalten.
Außerdem erzeugen sie einen kleinen Ableitstrom (Leckstrom) und sind somit nicht für
Anwendungen mit kleinen Strömen (<25 mA) geeignet.
Siehe auch Delta Installationsrichtlinien.
7.5
Konfiguration der analogen Ausgänge
2-Draht-Analogausgang: 2-Draht-Ausgänge liefern ein 0-10VDC-
Steuersignal für die Steuerung von Zusatzgeräten.
3-Draht-Analogausgang: 3-Draht-Ausgänge liefern zusätzlich zu einem
Steuersignal 24 V AC für die Stromversorgung von Zusatzgeräten (z. B.
Stellantriebe).
Die 24 VAC-Stromversorgungsklemme ist entweder mit 24
Power
Hinweis: Die Analogausgänge liefern 0-10 VDC bei maximal 20 mA.
DE-DVC-V322E Installationsanleitung.docx
ctuator
Seite 18 von 22
© Delta Controls Germany 2022
